不一样角度带您了解 Flutter 中的滑动列表实现 | 开发者说·DTalk

本文原作者: 恋猫de小郭， 原‍文 发布于: GSYTech

本篇主要帮助剖析理解 Flutter 里的列表和滑动的组成，用比较通俗易懂的方式，从常见的 ListView 到 NestedScrollView 的内部实现，帮助您更好理解和运用 Flutter 里的滑动列表。

本篇不是教您如何使用 API，而是一些日常开发中不常接触，但是很重要的内容。

Flutter 滑动列表

在 Flutter 里我们常见的滑动列表场景，简单地说其实是由三部分组成:

• Viewport: 它是一个 MultiChildRenderObjectWidget 的控件，它提供的是一个 "视窗" 的作用，也就是列表所在的可视区域大小；

• Scrollable: 它主要通过对手势的处理来实现滑动效果，比如 VerticalDragGestureRecognizer 和 HorizontalDragGestureRecognizer；

• Sliver: 准确来说应该是 RenderSliver，它主要是用于在 Viewport 里面布局和渲染内容；

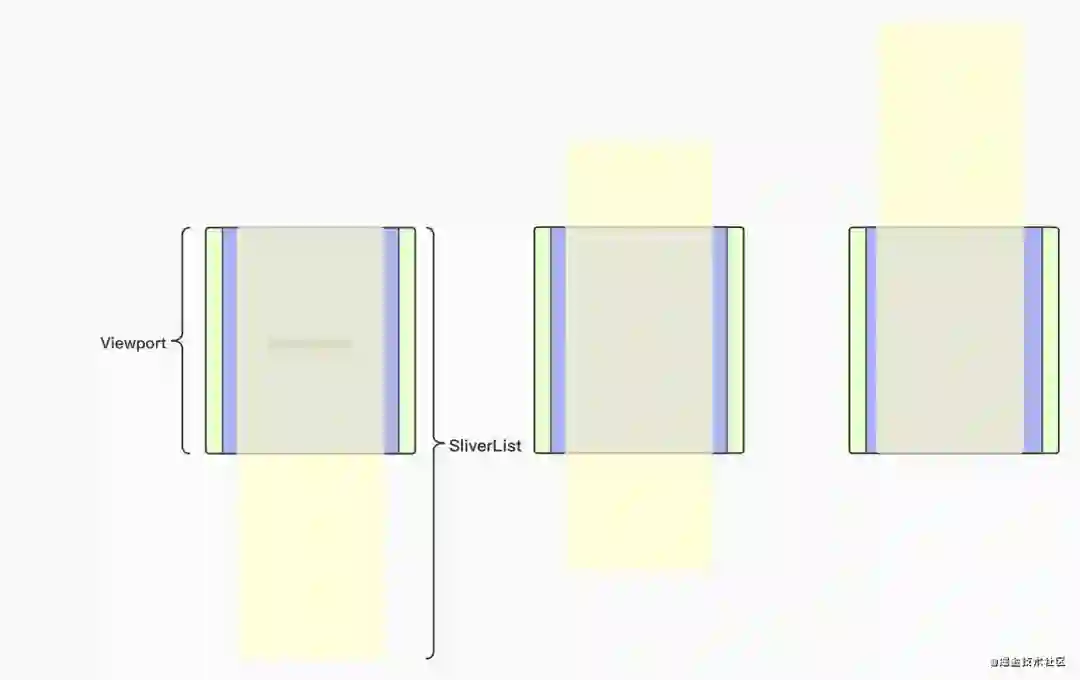

以 ListView 为例，如上图所示是 ListView 滑动过程的变化，其中:

• 绿色的 Viewport 就是我们看到的列表窗口大小；

• 紫色部分就是处理手势的 Scrollable，让黄色部分 SliverList 在 Viewport 里产生滑动；

• 黄色的部分就是 SliverList，当我们滑动时其实就是它在 Viewport 里的位置发生了变化；

了解完这个基础理念后，就可以知道一般情况下 Viewport 和  Scrollable 的实现都是很通用的，所以一般在 Flutter 里要实现不同的滑动列表，就是通过自定义和组合不同的 Sliver 来完成布局。

准确说是完成 RenderSliver 的 performLayout 过程，通过 SliverConstraints 来得到对应的 SliverGeometry。

所以在 Flutter 里:

• ListView 使用的是 SliverFixedExtentList 或者 SliverList；

• GridView 使用的是 SliverGrid；

• PageView 使用的是 SliverFillViewport；

当然这里有一个特殊的是  SingleChildScrollView，因为它是单个  child 的可滑动控件，它并没有使用  RenderSliver，而是直接自定义了一个  RenderObject (RenderBox)，并且 在 performLayout 时直接调整 child 的 offset 来达到滑动效果。

RenderSliver

我们都知道 Flutter 中的整体渲染流程是 Widget -> Element -> RenderObejct -> Layer 这样的过程，而 Flutter 里的布局和绘制逻辑都在 RenderObejct 。

而事实上 RenderObejct 也可以分为两大基础子类:

• RenderBox: 我们常用的布局控件都是基于 RenderBox 来实现布局；

• RenderSliver: 主要用在 Viewport 里实现布局，Viewport 里的直属 children 也需要是 RenderSliver；

那到这里您可能会有一个疑问: 既然前面 SingleChildScrollView 里没有使用 RenderSliver ，直接使用 RenderBox 也可以实现滑动，为什么还要用 Viewport + RenderSliver 的方式来实现列表滑动？

RenderBox

在 SingleChildScrollView 内部使用的是 RenderBox，那么在布局过程中自然而然会把整个 child 都进行布局和计算，绘制时主要也是通过 offset 和 clip 等来完成移动效果，这样的实现当 child 比较复杂或者过长时，性能就会变差。

RenderSliver

RenderSliver 的实现相对 RenderBox 就复杂更多，前面介绍过 RenderSliver 就是通过 SliverConstraints 来得到一个 SliverGeometry，其中:

• SliverConstraints 中有 remainingPaintExtent 可以用来表示剩余的可绘制具体的大小；
• SliverGeometry 里也有 scrollExtent (可滑动的距离)、 paintExtent  (可绘制大小)、 layoutExtent  (布局大小范围)、 visible (是否需要绘制) 等参数；

所以通过这部分参数，在 Viewport 里可以实现动态管理，节省资源，根据 SliverGeometry 判断需要绘制多大区域的内容，还剩多少内容可以绘制，需要加载的布局是哪些等等。

简单地说就是可以实现 "懒加载"，按需绘制，从而得到更流畅的滑动体验。

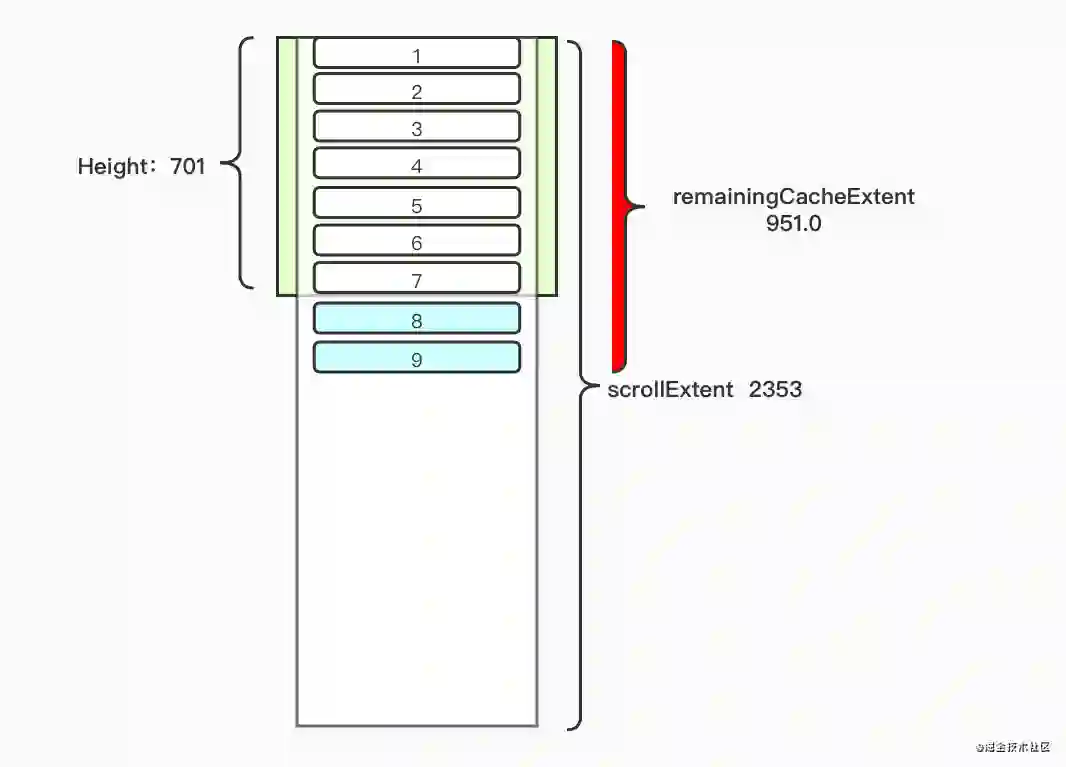

以 ListView 为例，如上图所示是一个高为 701 的 ListView ，实际布局渲染之后，对于 SliverList 输出的 SliverGeometry 而言:

• 设定里每个 item 的高度为 114；

• scrollExtent 是 2353，也就是整体可滑动距离等于 2353；

• paintExtent 是 701，因为 ListView 的 Viewport 是 701，所以从 SliverConstraints 得到的 remainingPaintExtent 是 701，所以默认只需要绘制和布局高度为 701 的部分；(因为默认 paintExtent = layoutExtent)

• 对 item 多出的蓝色 8-9 部分，这是因为在 SliverConstraints 内会有一个叫 remainingCacheExtent 的参数，它表示了需要提前缓存的布局区域，也就是 "预布局" 的区域，这个区域默认大小是 defaultCacheExtent= 250.0；

ListView 高度为 701， defaultCacheExtent 为默认的 250，也就是得到 第一次需要布局到底部的距离其实为 951，按照每个 item 高度是 114，那么其实是有 8.3 个 item 高度，取整数也就是 9 个 item，最终得到整体需要处理的区域大小为 114 * 9 = 1026， 在 SliverList 内部就是 endScrollOffset 参数。

所以根据以上情况， ListView 会输出一个 paintExtent 为 701， cacheExtent 为 1026 的  SliverGeometry 。

从这个例子可以看出，RenderSliver 在实现可滑动列表的开销和逻辑上，会比直接使用 RenderBox 好和灵活很多，同时也是为什么 Viewport 里需要使用 RenderSliver 而不是 RenderBox 的原因。

⚠️ 注意，这里比较容易有一个误区，那就是 ListView 是由 Viewport + Scrollable 和一个 RenderSliver 组成，所以在 ListView 里只会有一个 RenderSliver 而不是多个，想使用多个 RenderSliver 需要使用 CustomScrollView。

最后顺便聊下 CustomScrollView，事实上就是一个开放了可自定义配置 RenderSliver 数组的滑动控件，例如:

• 通过利用 SliverList + SliverGrid 就可以搭配出多样化的滑动列表；

• 通过 CupertinoSliverRefreshControl + SliverList 实现类似 iOS 原生的下拉刷新列表；

其他可用的内置 Sliver 还有: SliverPadding、SliverFillRemaining、SliverFillViewport、SliverPersistentHeader、SliverAppbar 等等。

NestedScrollView

为什么会把 NestedScrollView 单独拿出来说呢？这是因为 NestedScrollView 和前面介绍的滑动列表实现不大一样。

内部组成

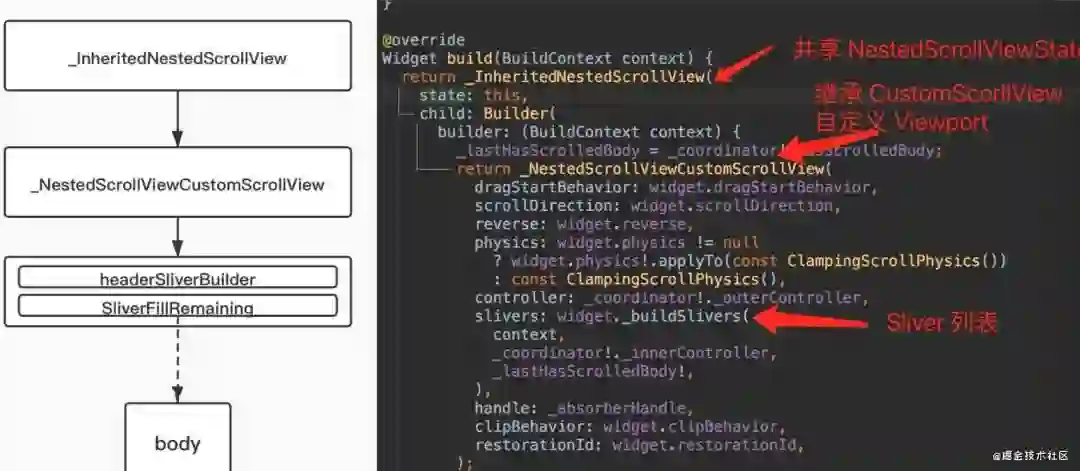

如上图所示，NestedScrollView 内部主要是通过继承 CustomScrollView，然后自定义一个 NestedScrollViewViewport 来实现联动的效果。

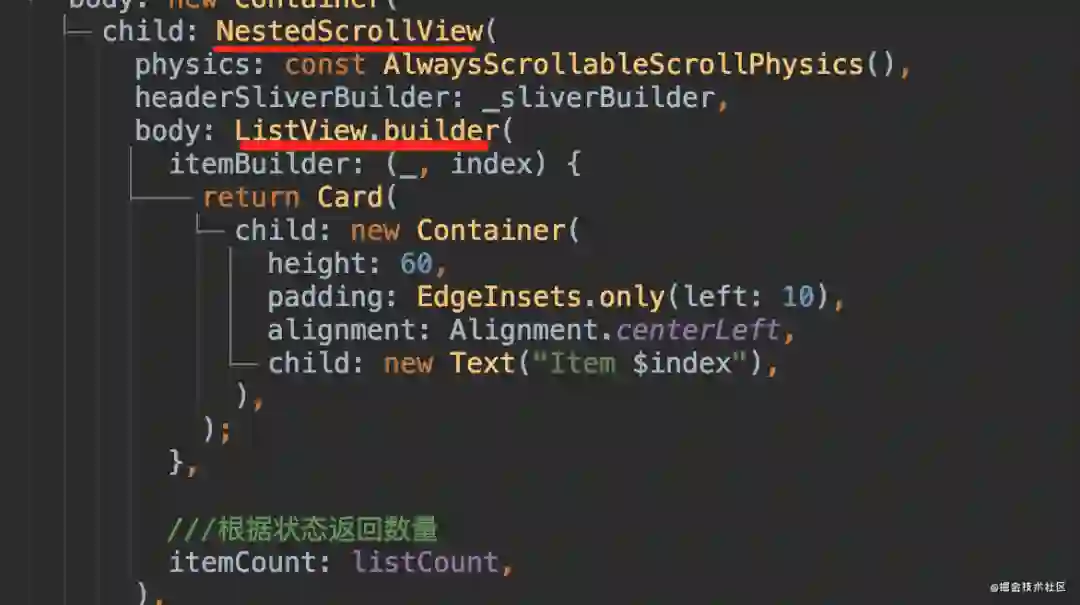

那这有什么特别的呢？如下代码所示，这是使用 NestedScrollView 常用的模式，那有看出什么特别的地方了吗？

代码里 NestedScrollView 的 body 嵌套的是 ListView，前面我们介绍了 ListView 本身就是 Viewport + Scrollable + SliverList 组合，而 NestedScrollView 本身也有 NestedScrollViewViewport。

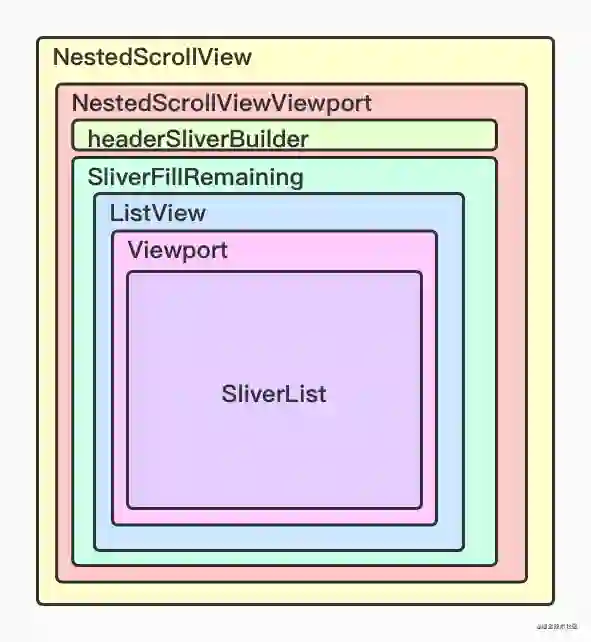

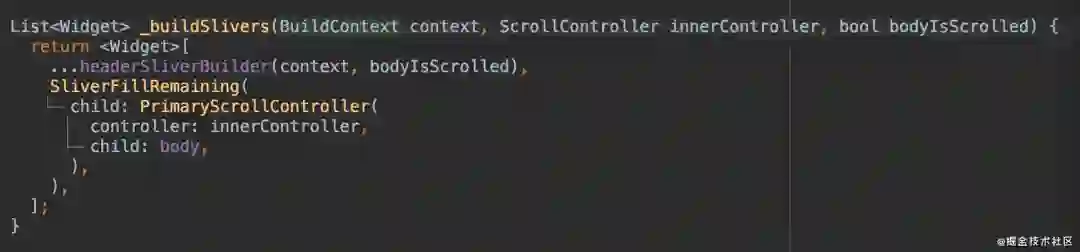

所以 NestedScrollView 的实现本质上其实就是 Viewport 嵌套 Viewport，会有两个 Scrollable 的存在，并且嵌套的 ListView 是被放在了 NestedScrollView 的 Sliver 里面，大致如下图所示。

这里面有几个关键的对象，其中:

• SliverFillRemaining: 用于充满 Viewport 的剩余空间，在 NestedScrollView 里面就是充满 header 之外的剩余空间；

• NestedScrollViewViewport: 在原 Viewport 的基础上增加了一个 SliverOverlapAbsorberHandle 参数，SliverOverlapAbsorberHandle 本身是一个 ChangeNotifier，主要是用来当 markNeedsLayout 时对外发出通知，比如对 header 部分；

所以 NestedScrollView 本质上两个 Viewport 之间的嵌套，那他们之间的滑动关系是如何处理的？这就要说到 NestedScrollView 里的 _NestedScrollCoordinator 对象。

_NestedScrollCoordinator

_NestedScrollCoordinator 的实现比较复杂，简单地说 _NestedScrollCoordinator 内部创建了两个 _NestedScrollController：

• _outerController: 属于 _NestedScrollViewCustomScrollView 的 controller，也就是它自己 controller；

• _innerController: 属于 body 的 controller；

在 ListView 的父类 ScrollView 内部，默认情况下使用的就是 PrimaryScrollController.of(context) 这个 controller，因为 PrimaryScrollController 是一个 InheritedWidget。

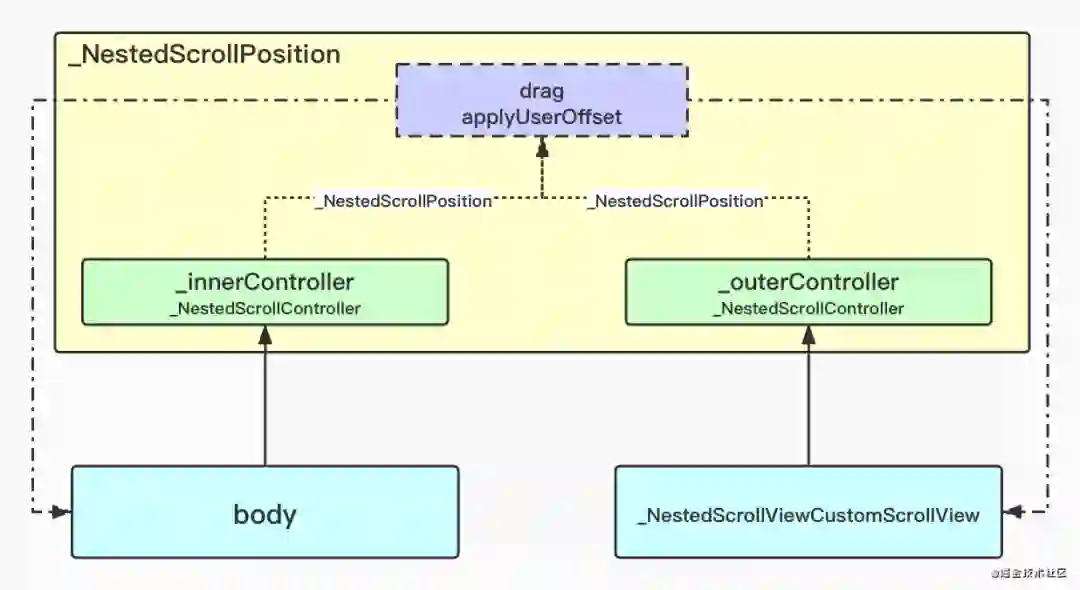

而整个联动滑动的流程，主要就是 _NestedScrollCoordinator 里和它创建的两个 _NestedScrollController 有关系:

• _NestedScrollController 的主要作用就是使用 _NestedScrollPosition 来替换 ScrollPosition；

• _NestedScrollCoordinator 将 _outer 和 _inner 两个 _NestedScrollController 组合起来 (_outer 和 _inner 分别被应用到 NestedScrollView 和 body);

• _NestedScrollPosition 内部将 Drag 等手势操作传递回 _NestedScrollCoordinator 里。

• 最后在 _NestedScrollCoordinator 的 drag 和 applyUserOffset 等方法里进行内外滚动的分配；

SliverPersistentHeader

了解完 NestedScrollView 的布局和联动实现之外，最后简单介绍一下  SliverPersistentHeader ，因为经常在  NestedScrollView 里使用的  SliverAppBar ，本质上  SliverAppBar 的实现靠的就是 SliverPersistentHeader 。

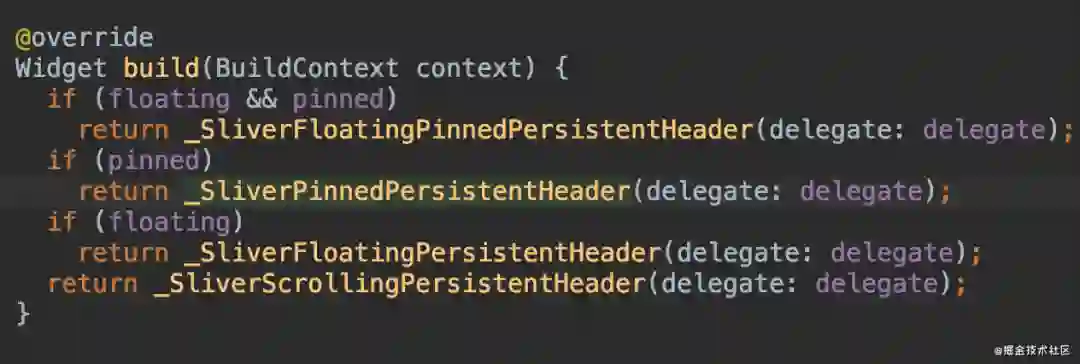

SliverPersistentHeader 主要是具备 floating 和  pinned 两个属性，它们的区别主要在于使用了不同的 RenderSliver 实现，而最终不同的地方其实就是输出 SliverGeometry 的不同。

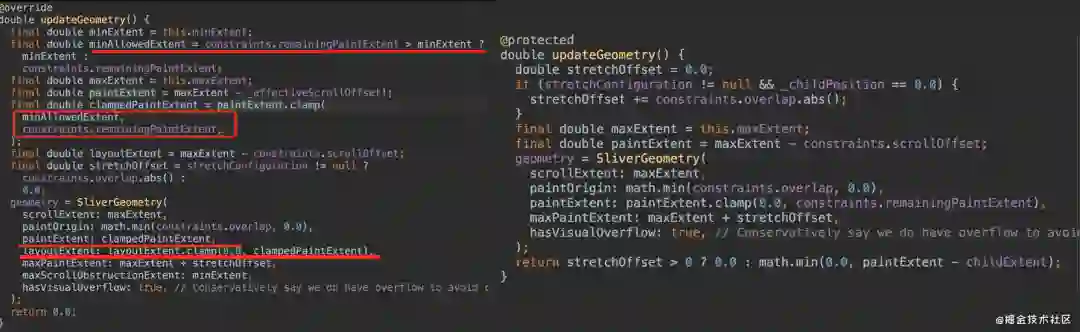

以第一个 _SliverFloatingPinnedPersistentHeader 和最后一个 _SliverScrollingPersistentHeader 之间的对比为例子，如下代码所示，在需要 floating 和  pinned 的 Sliver 上，可以看到 paintExtent 和 layoutExtent 都有一个最小值。

所以 Sliver 被固定住的原理，其实就是 Viewport 得到了它的 paintExtent 和 layoutExtent 并不为 0，所以会继续为这个 Sliver 绘制对应区域的内容。

最后需要注意的是，当您使用 SliverPersistentHeader 去固定住头部的时候，作为 body 的列表是不知道顶部有个固定区域。所以如果这时候不额外做一些处理，那么对于 body 而言，它的 paintOrigin 还是从最顶部开始而不是固定区域的下方。

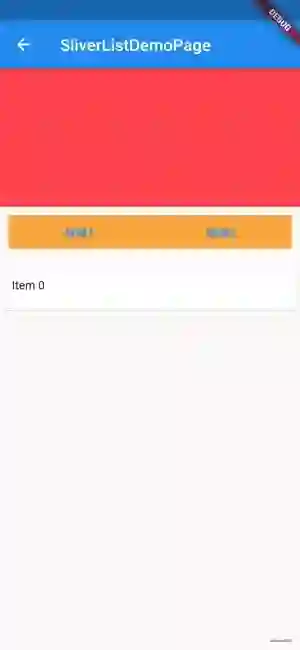

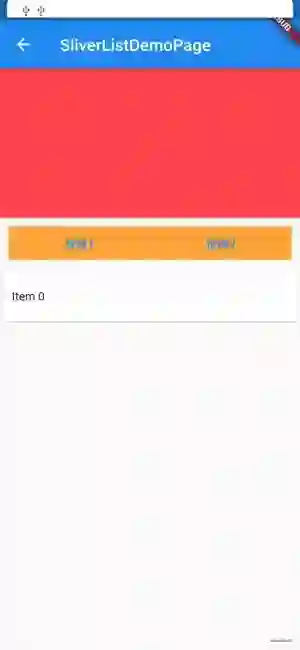

如上动图所示，可以看到 item0 并没有在橙色区域停止滑动，而是继续往上滑动，这就是因为作为  body 的列表不知道顶部有固定区域。

这时候就可以通过使用 SliverOverlapAbsorber + SliverOverlapInjector 的组合来解决这个问题:

• 在 SliverPersistentHeader 的外层嵌套一个 SliverOverlapAbsorber 用于吸收 SliverPersistentHeader 的高度；

• 使用 SliverOverlapInjector 将这个高度配置到 body 列表中，让列表知道顶部存在一个固定高度的区域；

这部分 例子 可见:

https://github.com/CarGuo/gsy_flutter_demo/blob/master/lib/widget/sliver_list_demo_page.dart

好了，本篇关于 Flutter 滑动列表的实现原理就介绍完了。

---
