一、IBMWebsphere与IBMHttpServer

IBM WebSphere非常强大,几乎可以和任何主流Web服务器集成。其原理和Weblogic与Apache以及tomcat与Apache的集成原理一致，也是以plug-in(插件)的方式来做应用的。

不过我们今天要介绍的是IBM自带的HttpServer，又称IHS。

IHS其实就是一个Apache，IBM拿了Apache过来进行了改造，使得它可以和它的WAS系列产品紧密结合并且可以通过WAS的Admin Console对它进行可视化管理。

在今后的教程中我们会涉及到IBM WebSphere的集群及WebSphere Application Server Network Deployment也是使用这个IHS来做各个不同集群节点间的HTTP请求派发的。

二、基本概念

IBM 的HttpServer其实就是一个Apache，除了插件生成这一块不需要像Weblogic或Tomcat那样需要去它们的官网下载相关的.so文件，其它设置都和Apache无疑，因此大家可以参考我的教程的“第一天之Apache整合Tomcat”与“第三天之apache性能调优”中的内容去调优和配置这个Apache。

IBM的HttpServer与WAS作集成时，只要你装了IBMHttpServer那么它的plug-in是可以通过WAS的Admin Console动态Generate出来的。我们下面就来介绍这两者是如何集成的。

三、安装IBM HttpServer

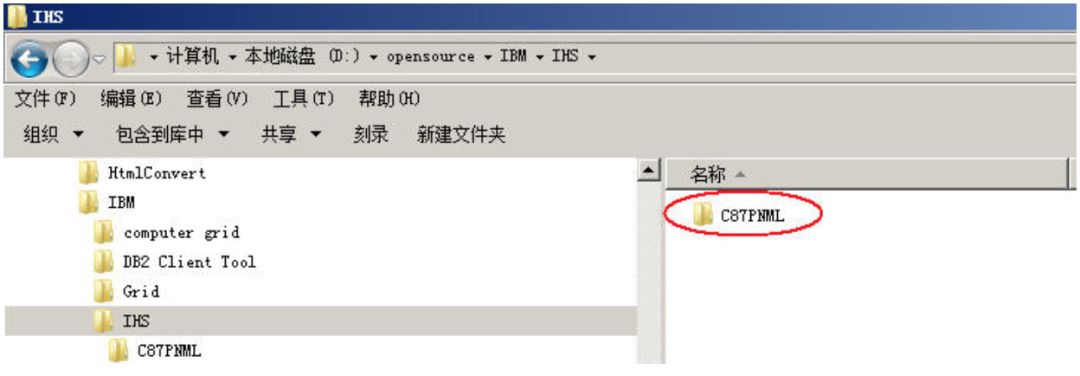

我们这边用的是IBM HttpServer，它在官网上下载后的文件名为” C87PNML.zip”，我们把它解压到一个指定目录中去。

找到launchpad.exe文件，运行它。

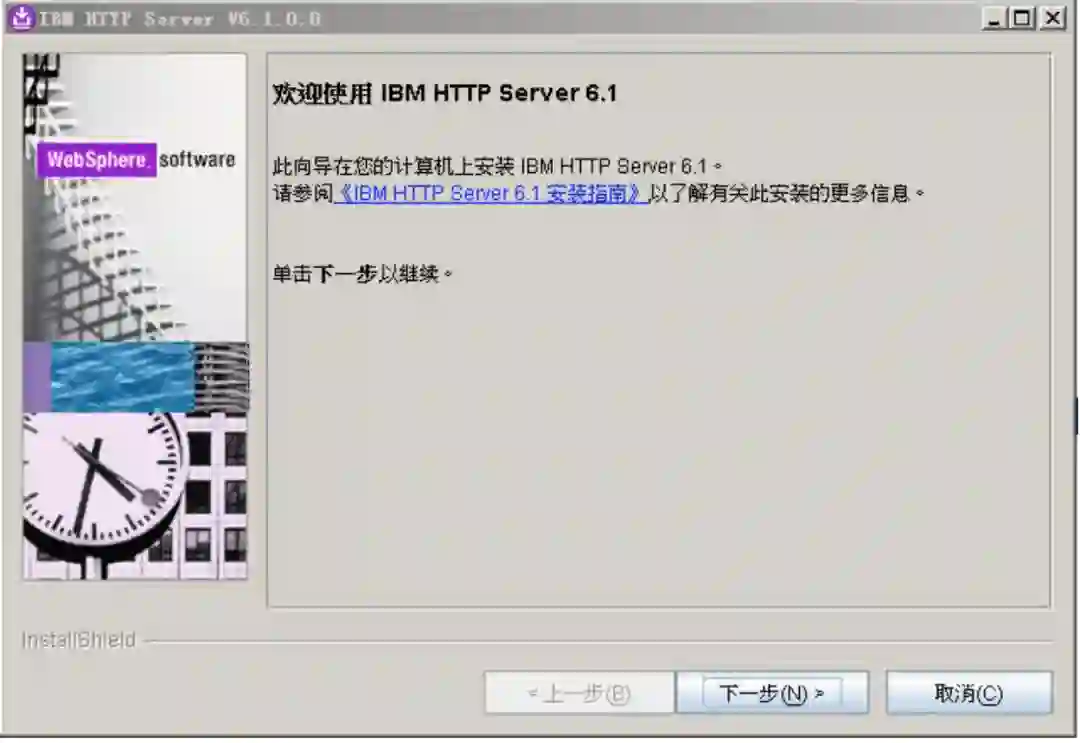

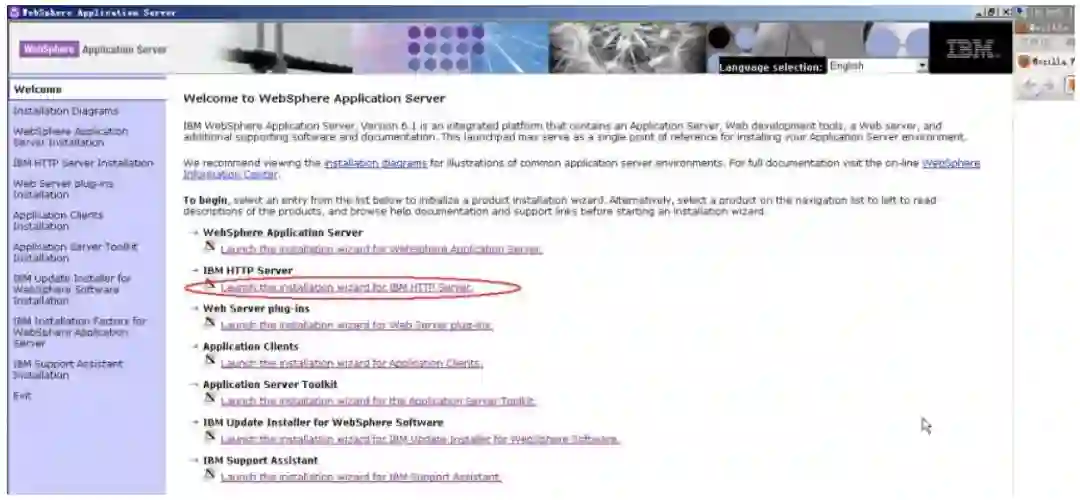

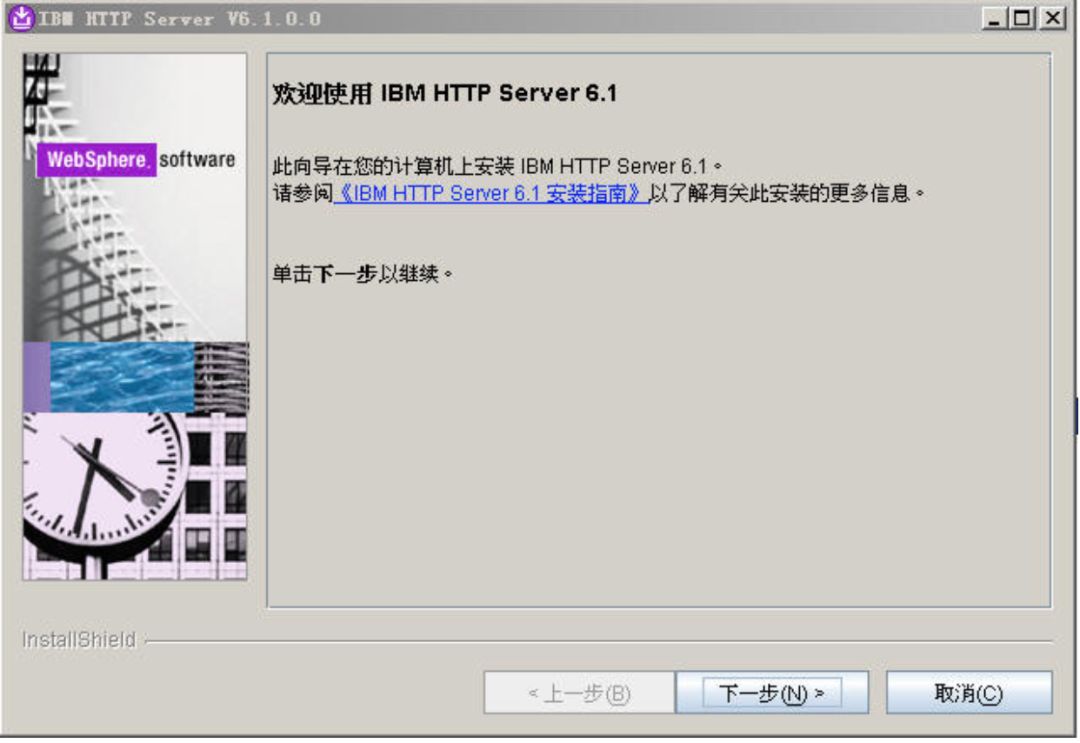

选择”Launch the installationwizard for IBM HTTP Server”项。

[下一步]

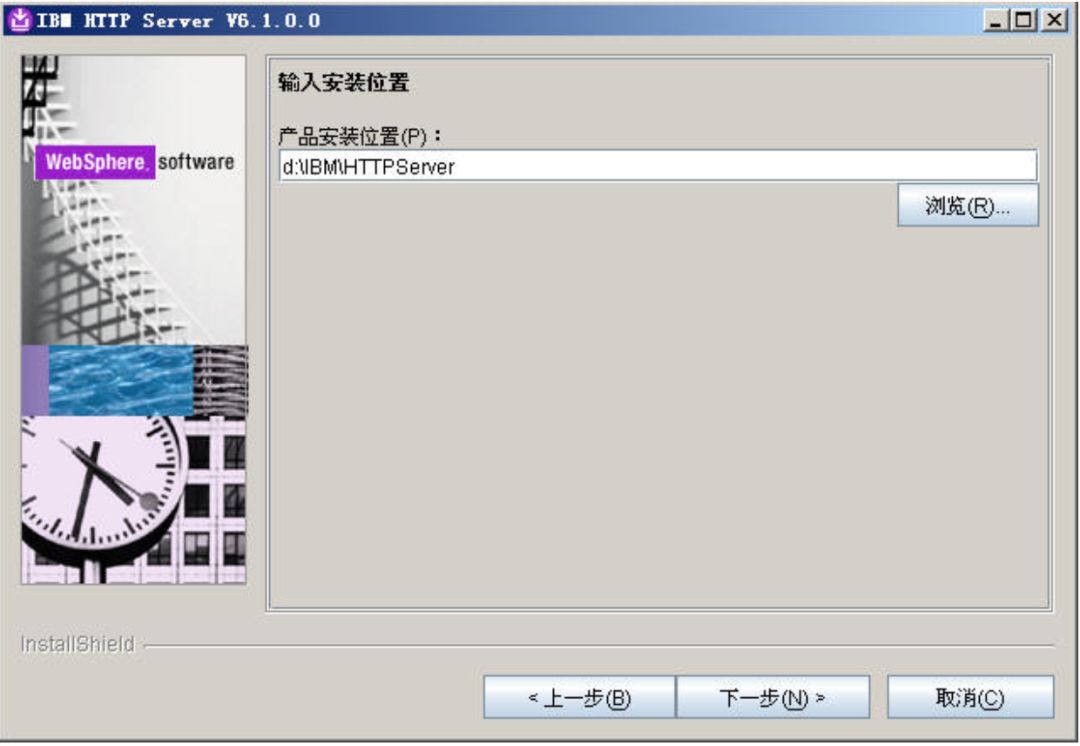

指定相关的安装目录。

[下一步]

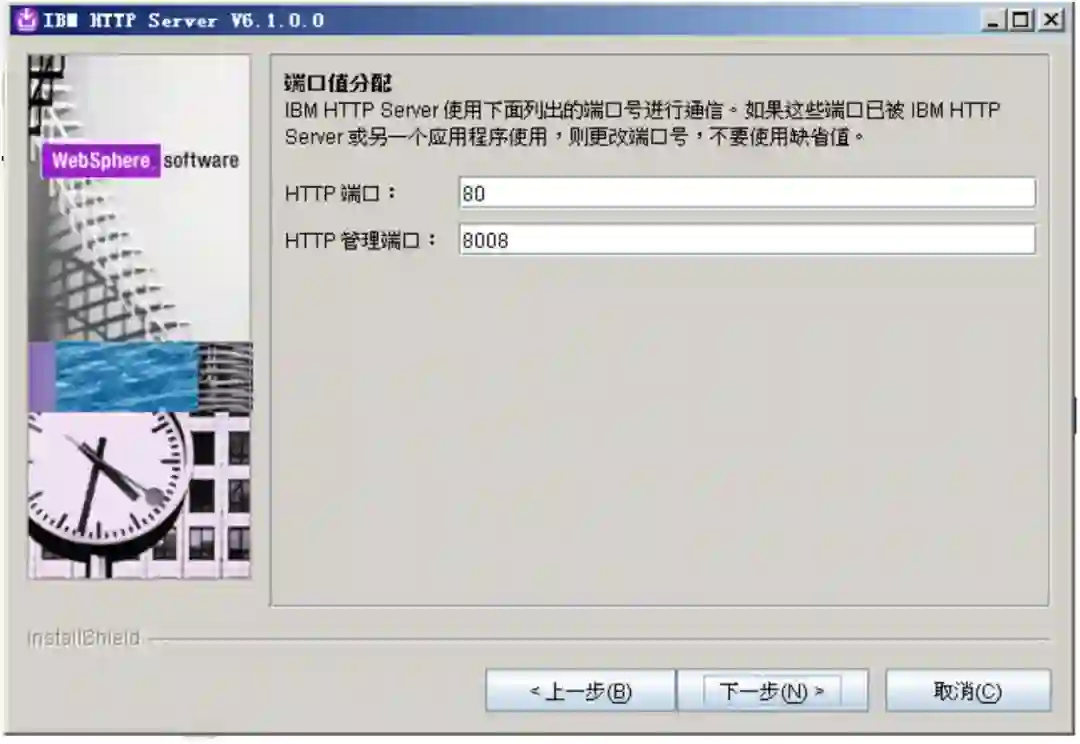

可以使用默认的端口，保持这个设置不动直接下一步

[下一步]

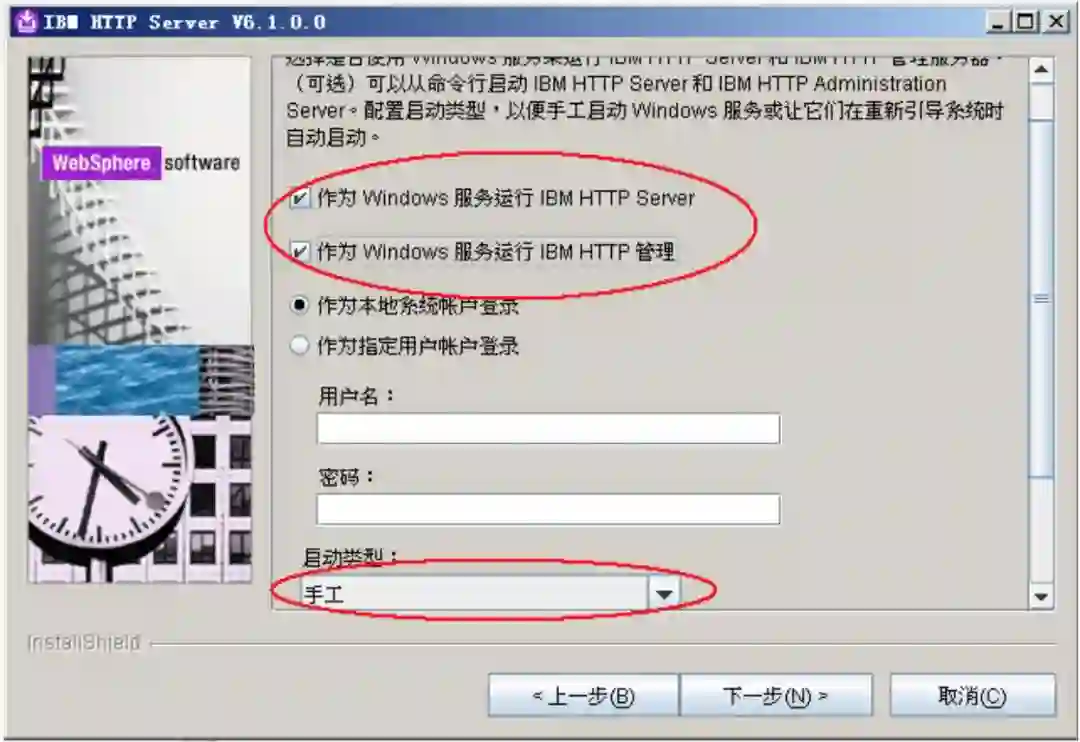

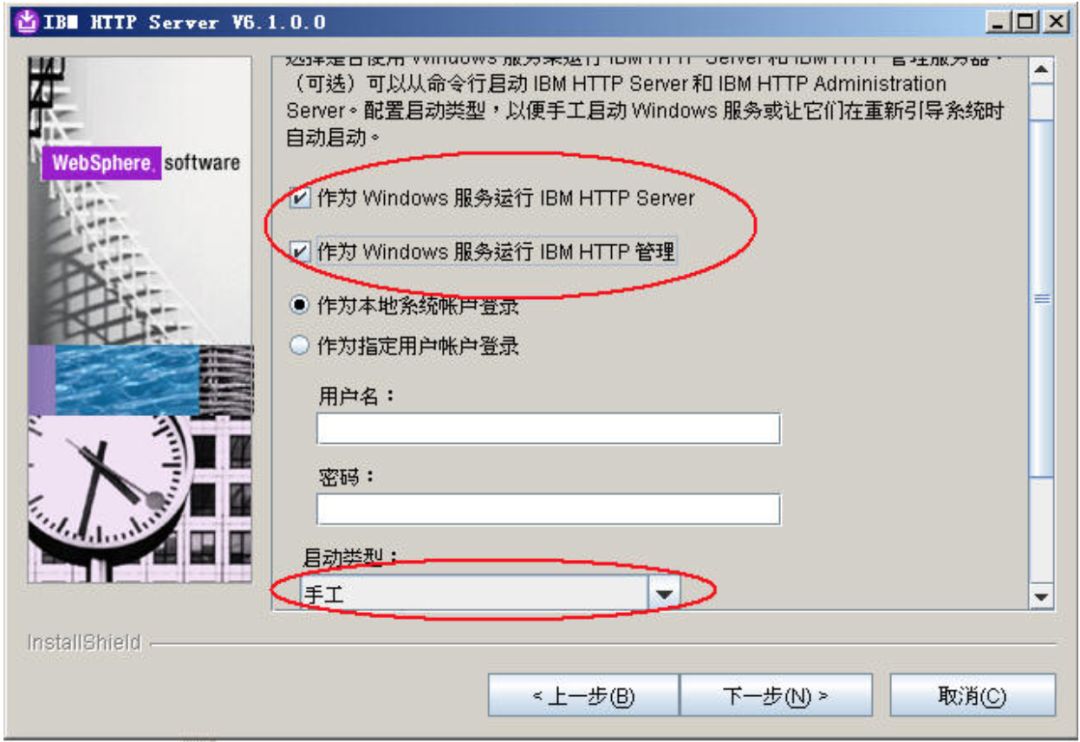

你可以把它作为windows的“服务项”，也可以不作为winodws的“服务项”，这个安装和apache是一样的。

[下一步]

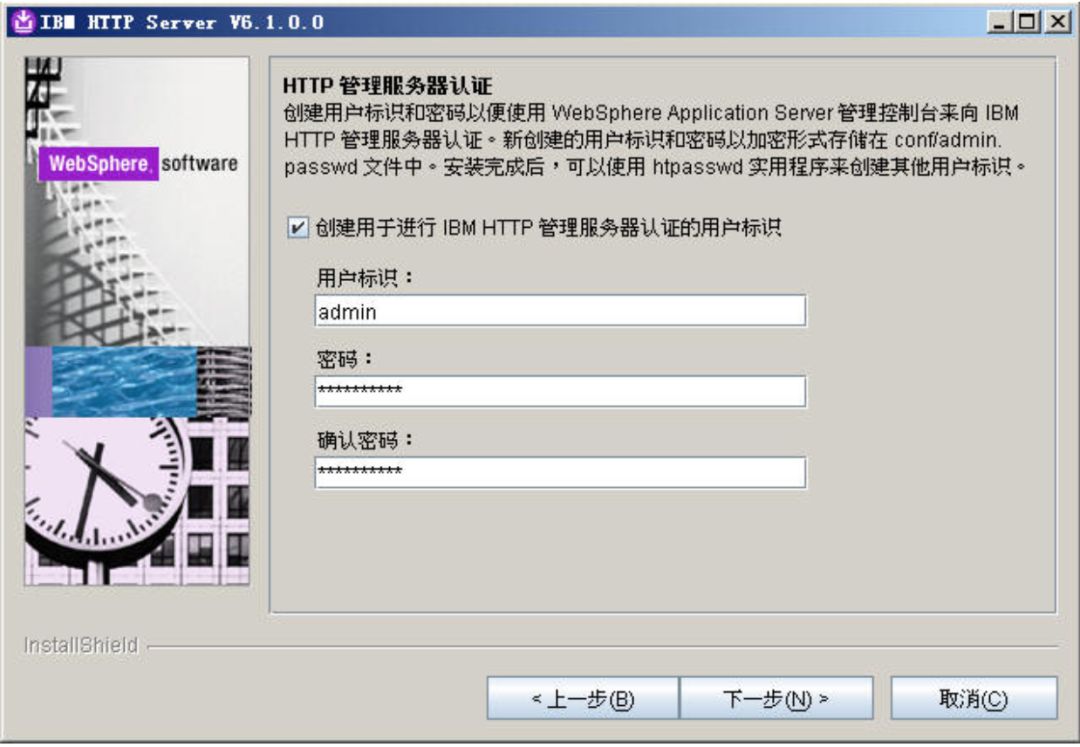

我们这边的用户名和密码保持和我们的WAS的控制台一致即：

用户名 admin

密码 password_1

[下一步]

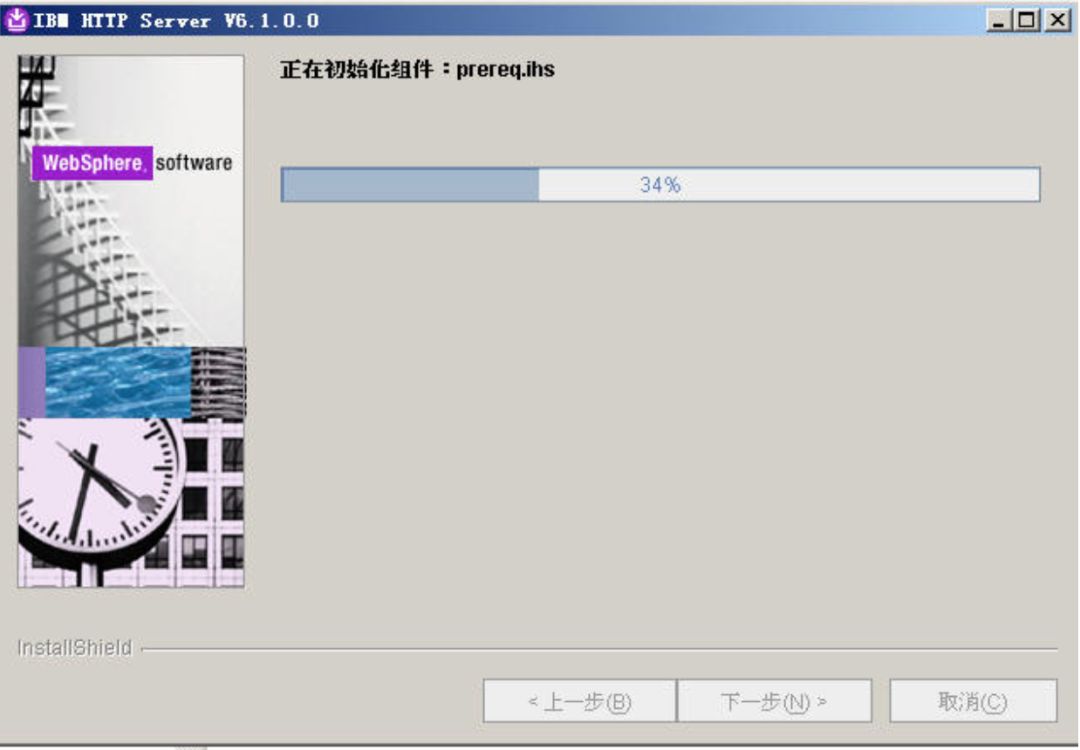

[下一步]->[下一步]后开始安装

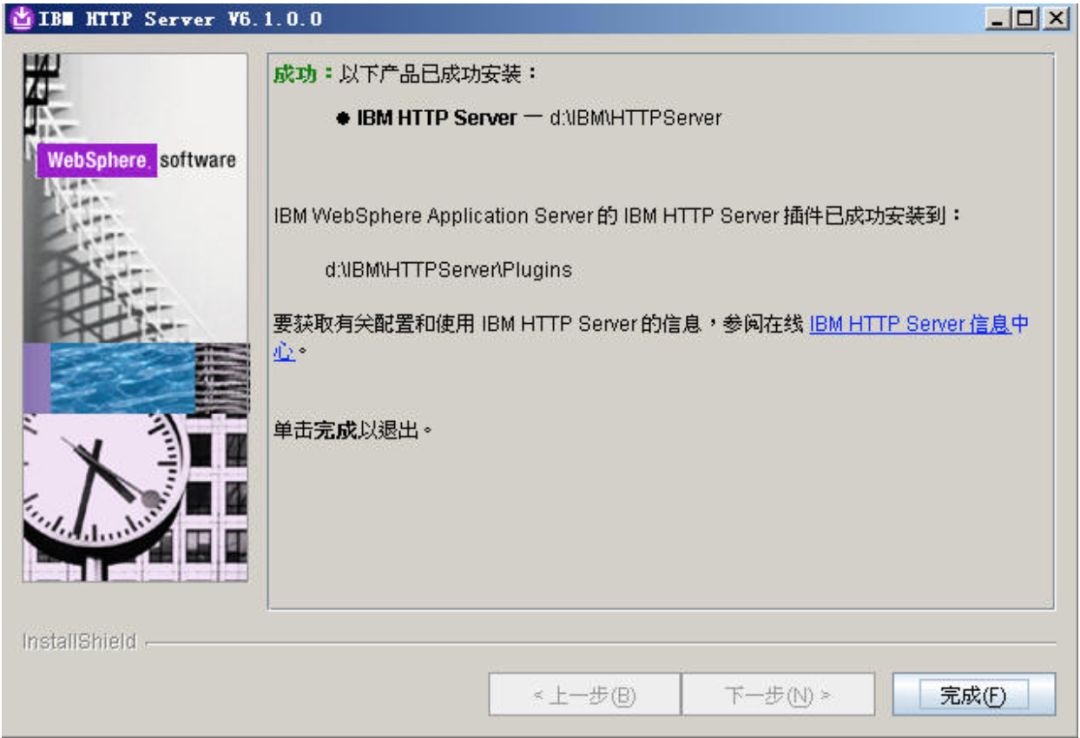

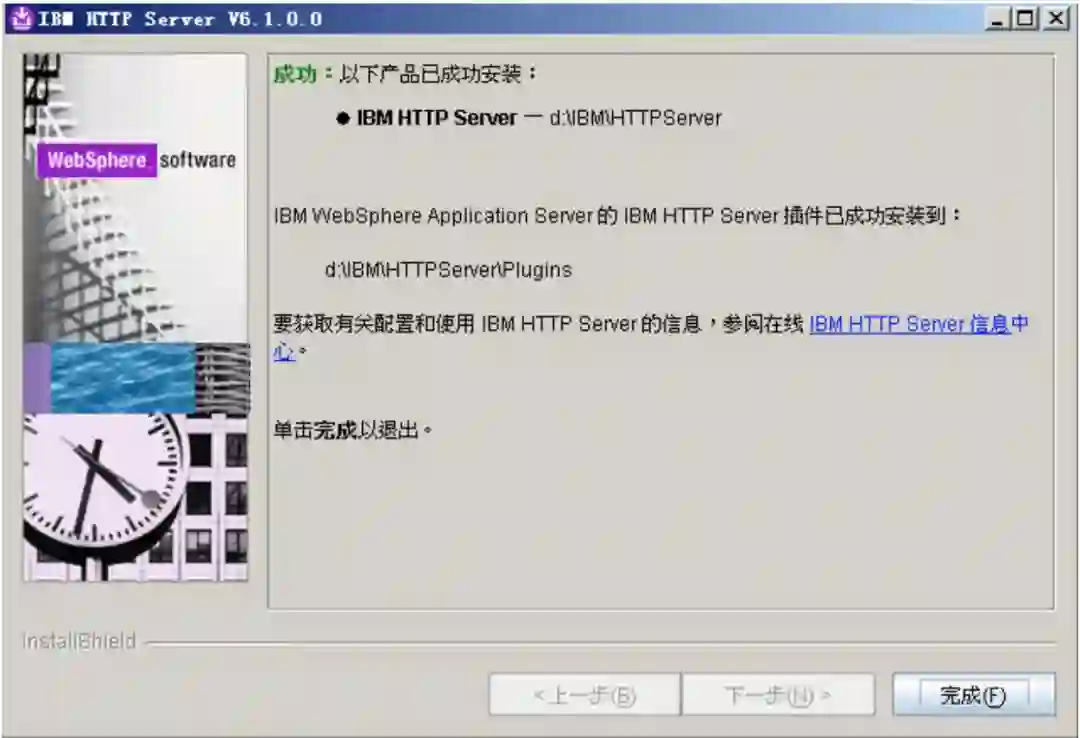

安装完后点击[完成]按钮

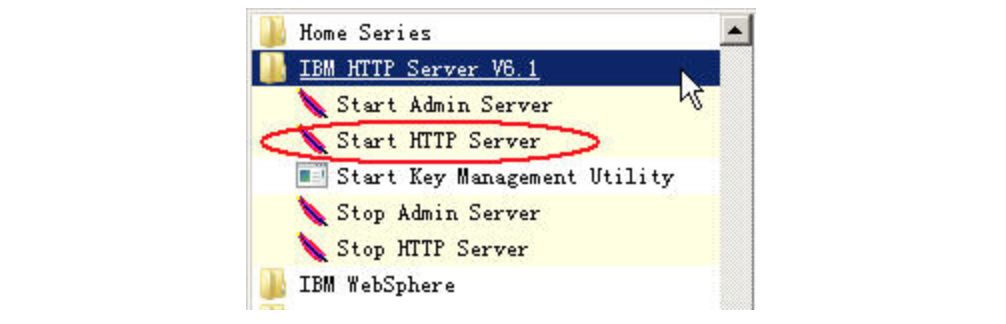

这是IBM HTTPServer安装完后在系统中生成的相关的菜单项，我们可以直接点这个Start Http Server。

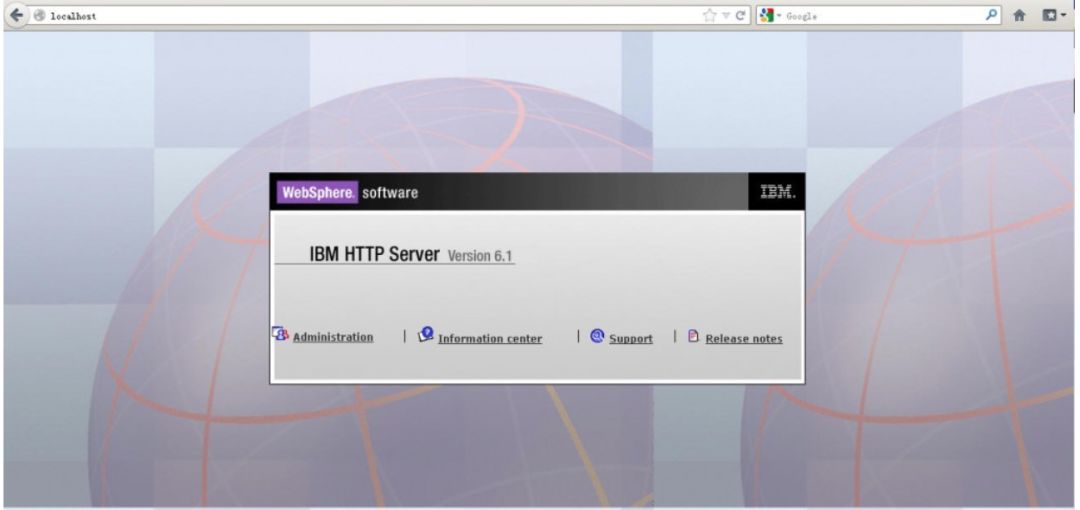

运行后在IE中输入http://localhost或者是http://主机名，看到以下网页即代表我们的HTTPServer安装成功了。

四、使用WAS控制台自动生成与IHS集成时的plugins

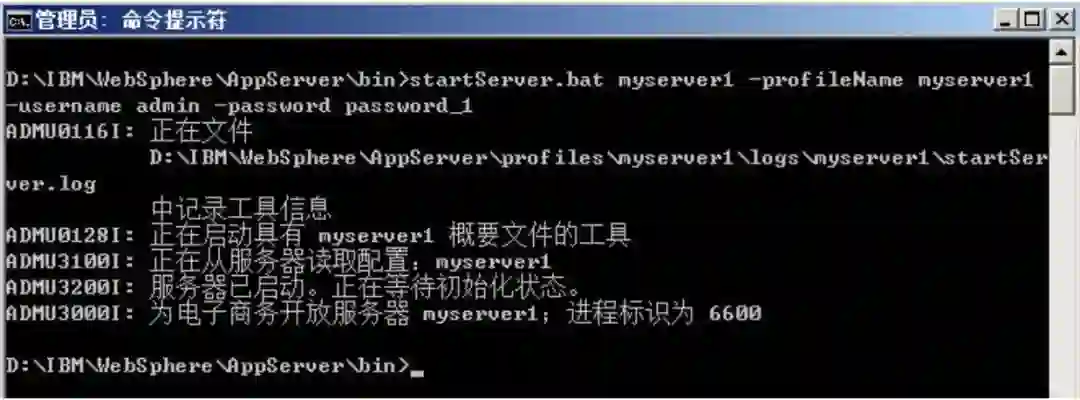

我们先把我们的WAS启动起来。

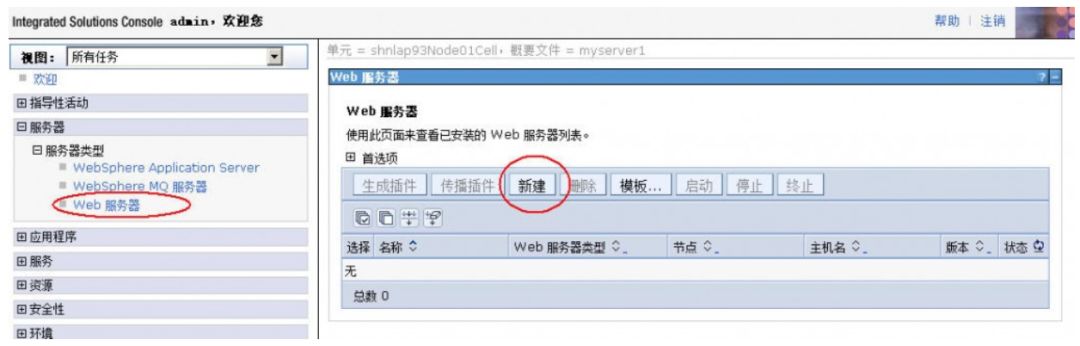

通过http://localhost:9060/ibm/console登录WAS的adminconsole，点左边的服务器->服务器类型->Web服务器。

我们点击这个[新建]按钮，这个新建按钮将生成我们的plugins以及相关的集成配置文件。

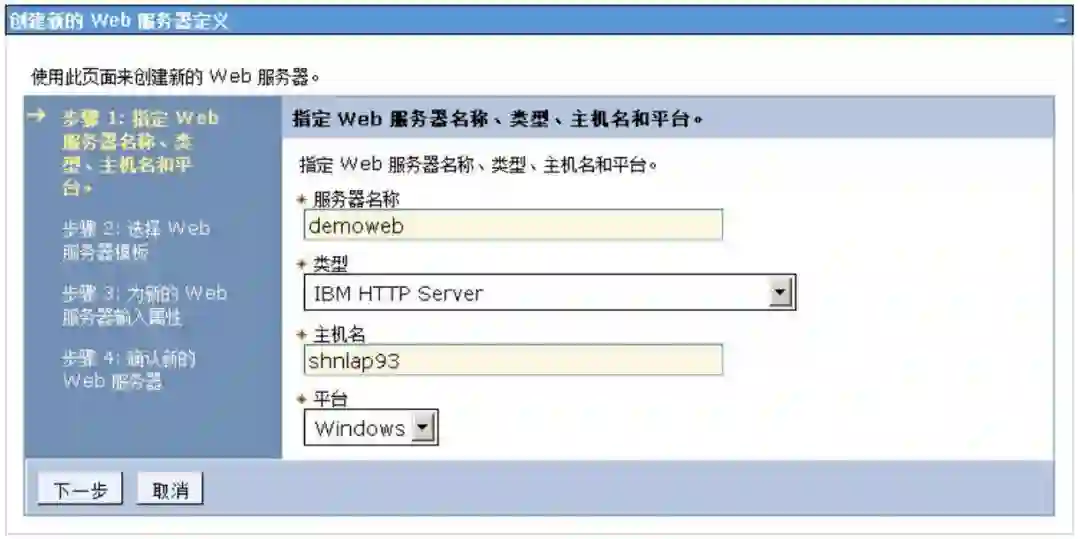

在下面这个界面处填写我们的web server的配置名与主机名，并且选择我们的“插件类型”，因为我们用的是IHS+WAS，因此我们使用类型：IBM HTTP Server。

[下一步]

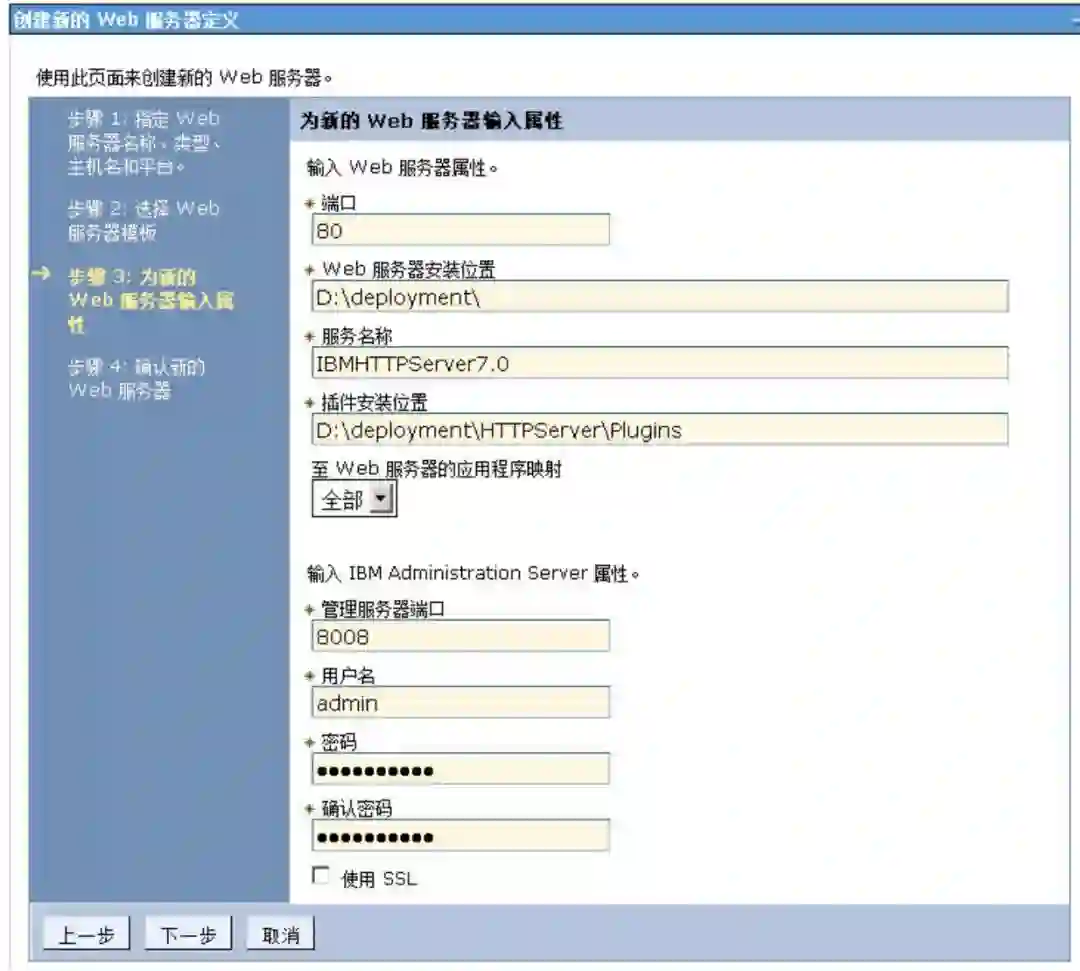

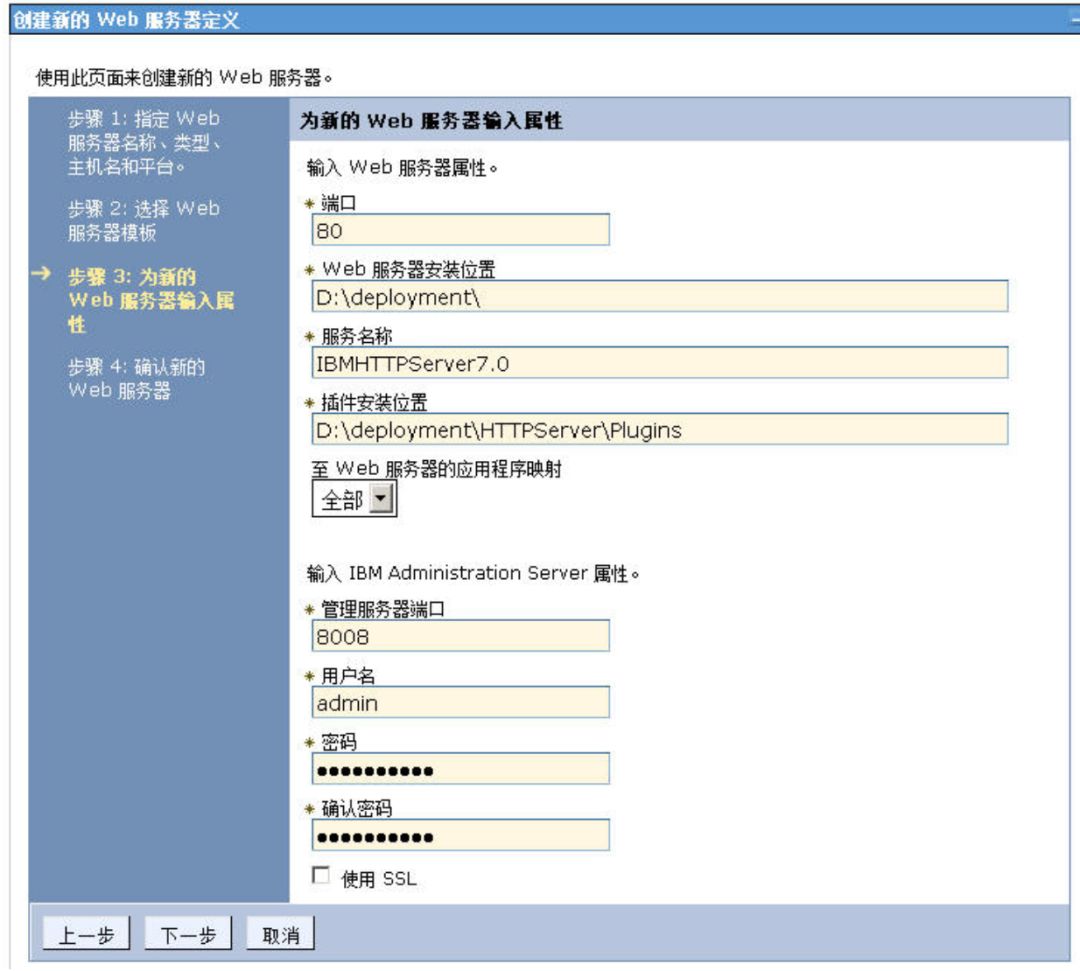

我们把即将要生成的IHS集成WAS的plugin及其配置文件生成到一个其它的目录，我们这边使用的是d:\deployment\HTTPServer目录用于存放我们从WAS中生成的IHS的plugins文件，因此WAS会在此目录下生成一个Plugins的目录。

[下一步]

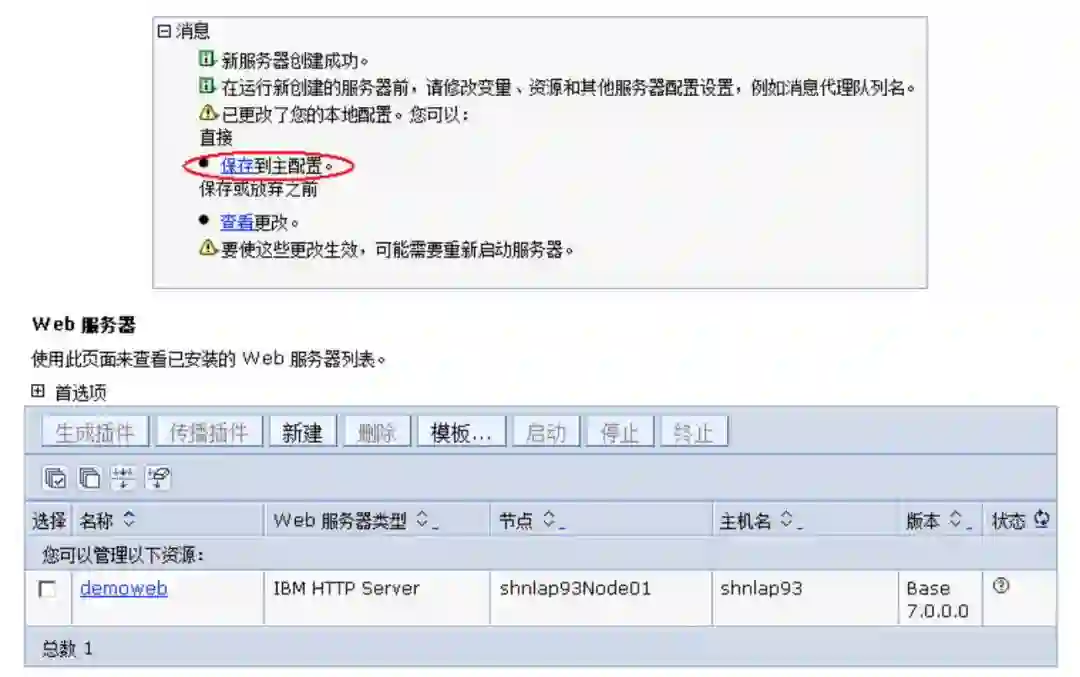

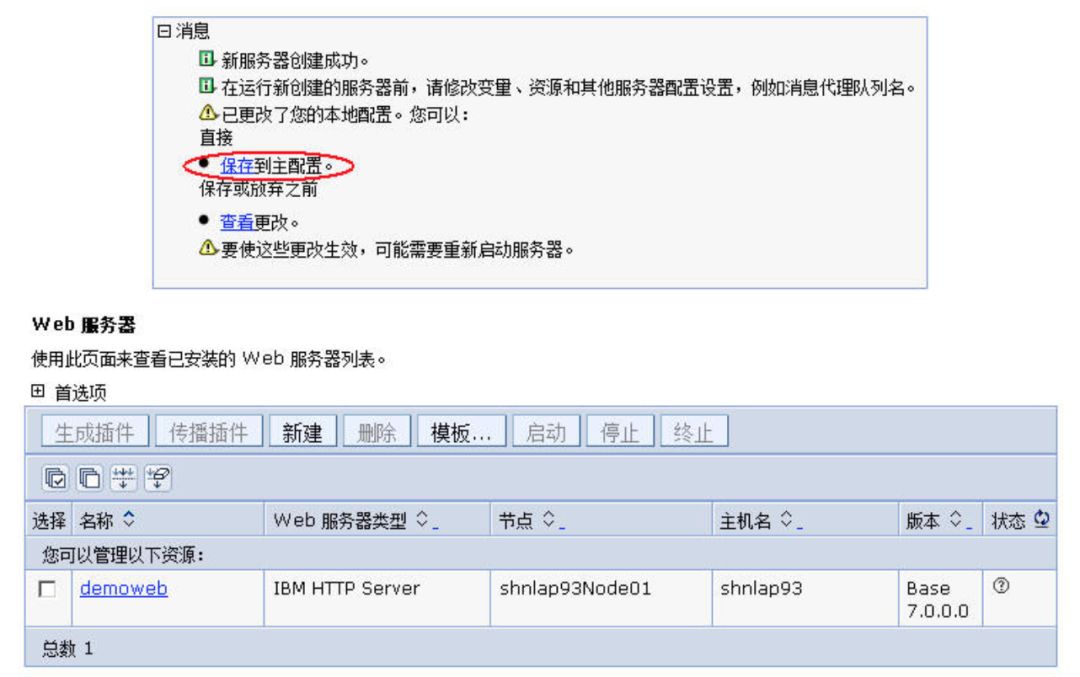

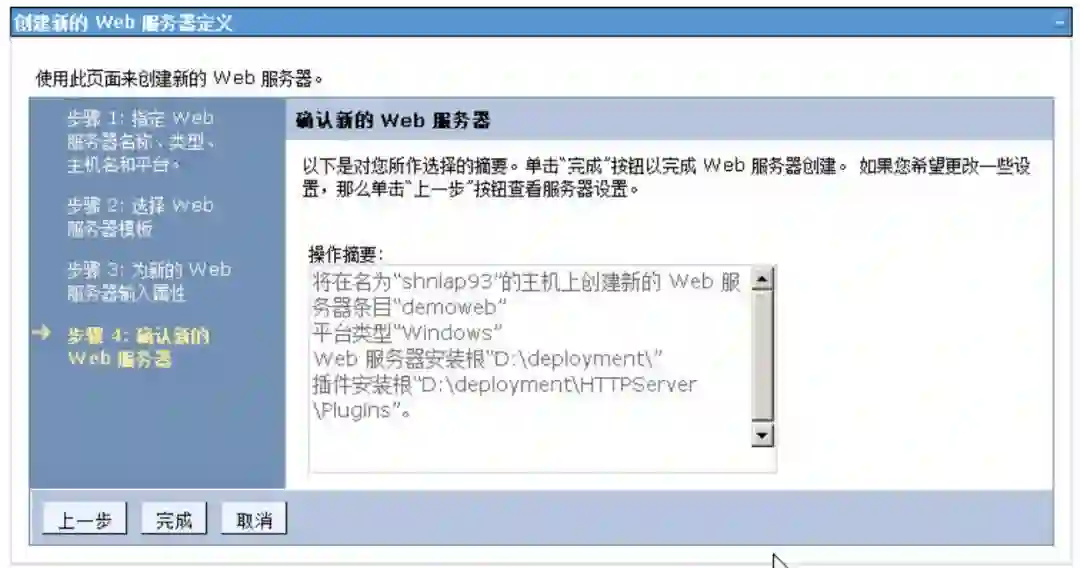

点击[完成]按钮，此时它会在我们的d:\deployment\HTTPServer输出相关的IHS的plugin与相关文件了，此步骤有点慢，稍等一会后，当出现下面这样的界面时

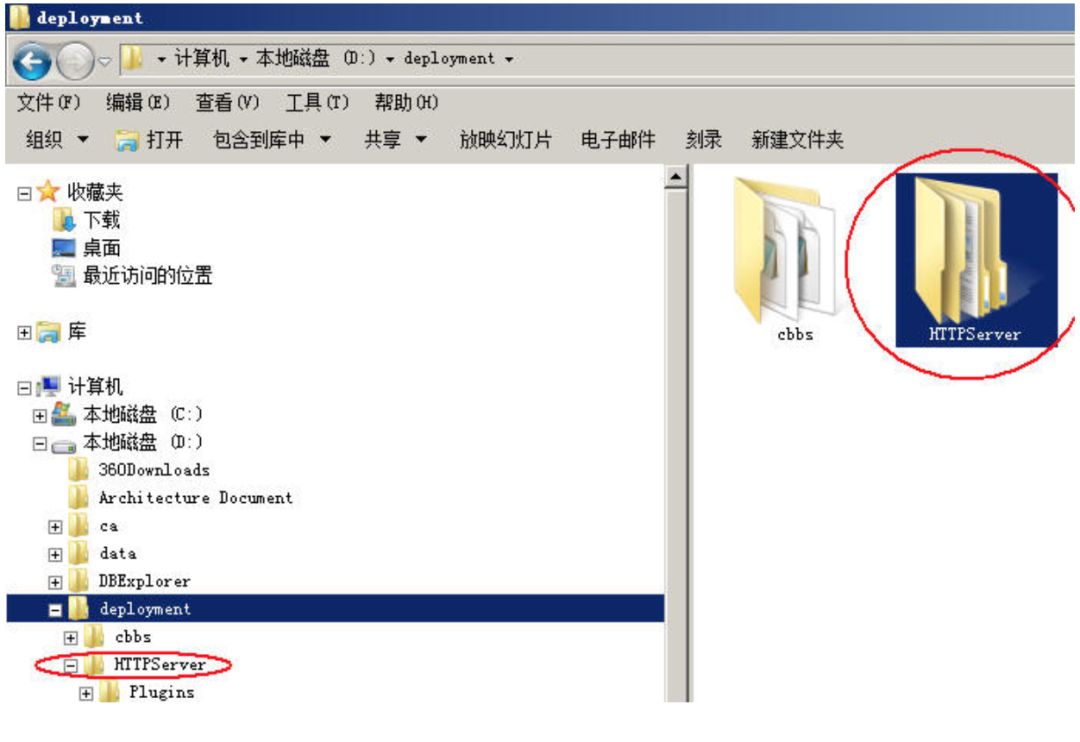

点击“保存”完成配置。然后我们去d:\deployment\下查看我们生成了什么东西。

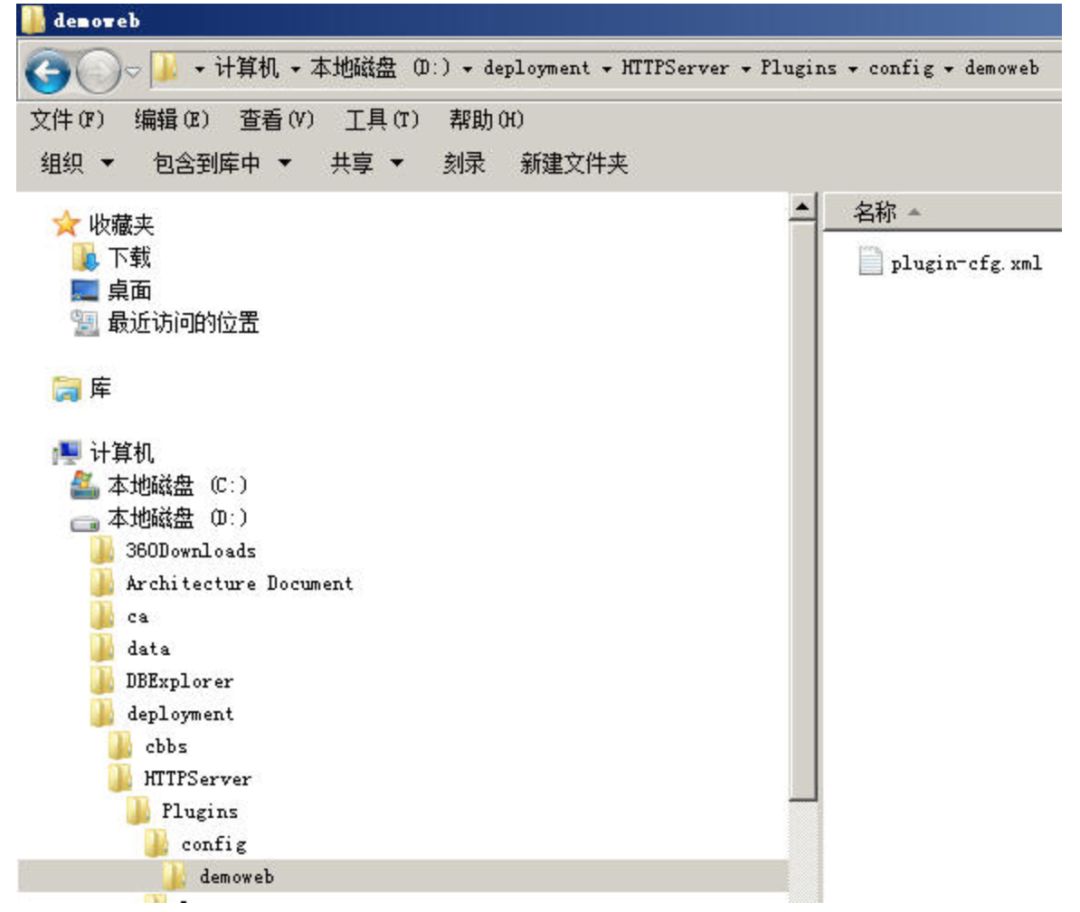

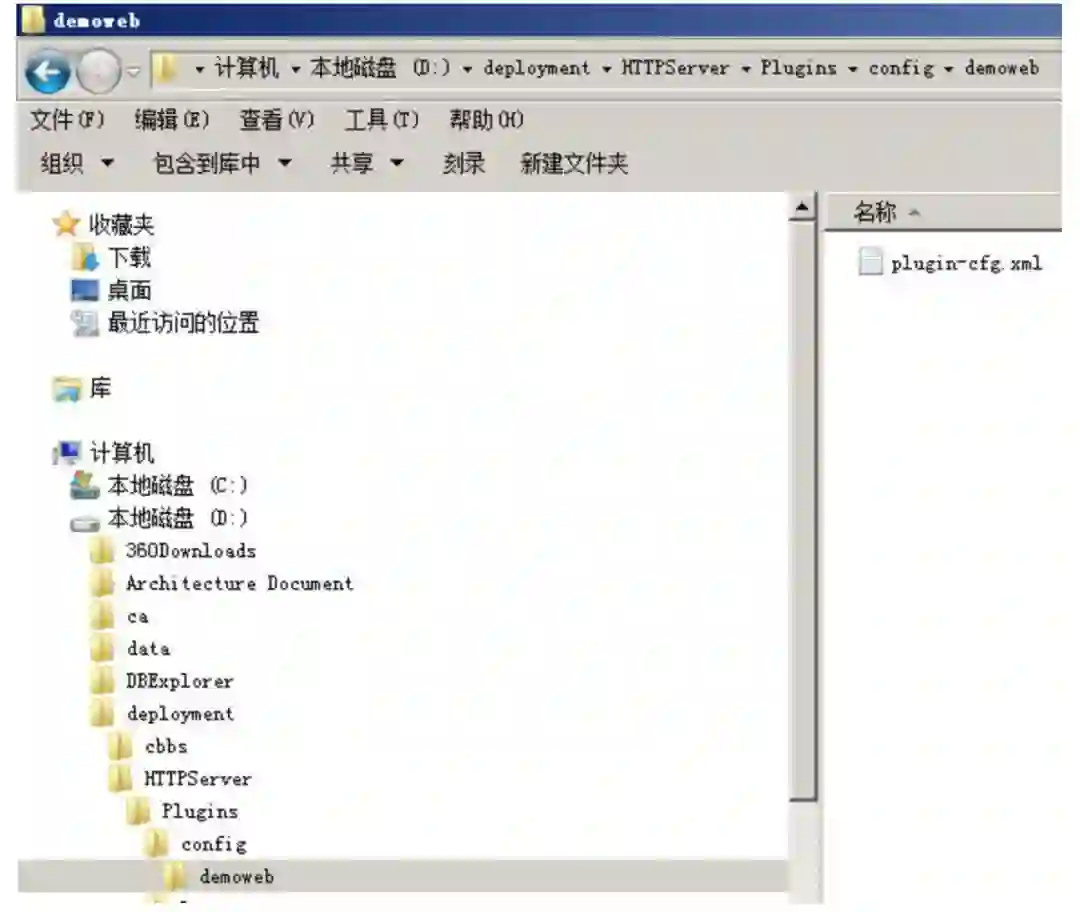

我们可以看到在我们的d:\deployment\HTTPServer目录下生成了一个Plugins目录，其内容如下。

好了，现在我们开始要真正集成我们的IHS与WAS了。

五、集成IHS与WAS

5.1 配置httpd.conf

IBM HttpServer就是一个Apache，因此它的主配置文件也是httpd.conf文件。

我们先来到我们的httpserver的安装位置，如：D:\IBM\HTTPServer

我们用纯文本编辑工具打开“D:\IBM\HTTPServer\conf\httpd.conf”这个文件。我们来看最后一行：

LoadModule was_ap20_module "d:\IBM\HTTPServer\Plugins\bin\mod_was_ap20_http.dll"

WebSpherePluginConfig "d:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml"

如果你仔细研读过之前的Tomcat与Apache的整合或者是Weblogic与Apache的整合，这两句你一看就懂了。

我们在这两行下增加一个Virtual Host：

<VirtualHost *:80>

ServerName shnlap93

ServerAlias shnlap93

ServerAdmin admin@shnlap93

DocumentRoot d:/www

DirectoryIndex index.htm index.html index.jsp

<Directory "D:/www/cbbs">

Options None

AllowOverride None

Order allow,deny

Allow from all

</Directory>

</VirtualHost>

我们设置了一个virtual host，并使得这个host不具有目录浏览只能够解析静态html文件内容。

但好像我们发觉总觉得还是缺了点什么内容？还记得我们在做tomcat与apache结合时用的：

JKMount*.jsp

或者是

Weblogic与Apache结合时用的：

MatchExpression/cbbs/WEB-INF

这样的东西吗？

别急，下面来了。

5.2 开始整合

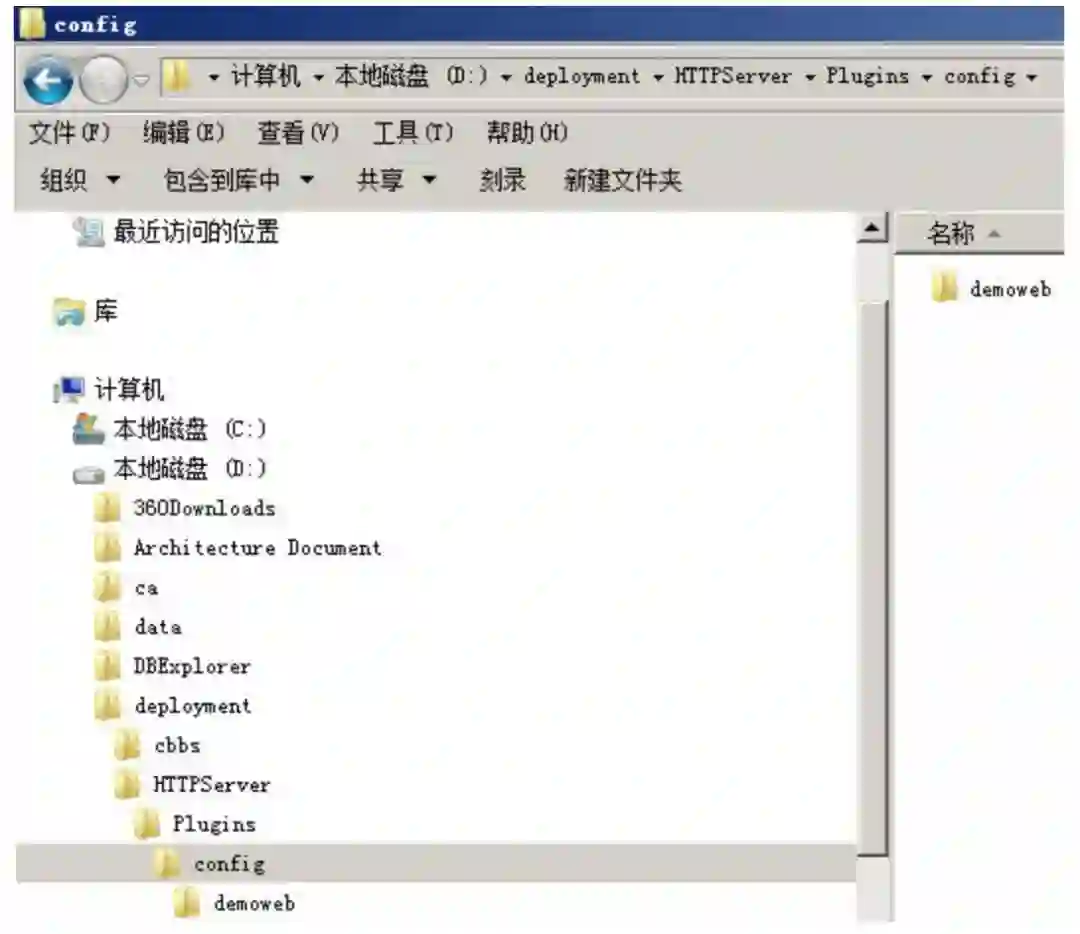

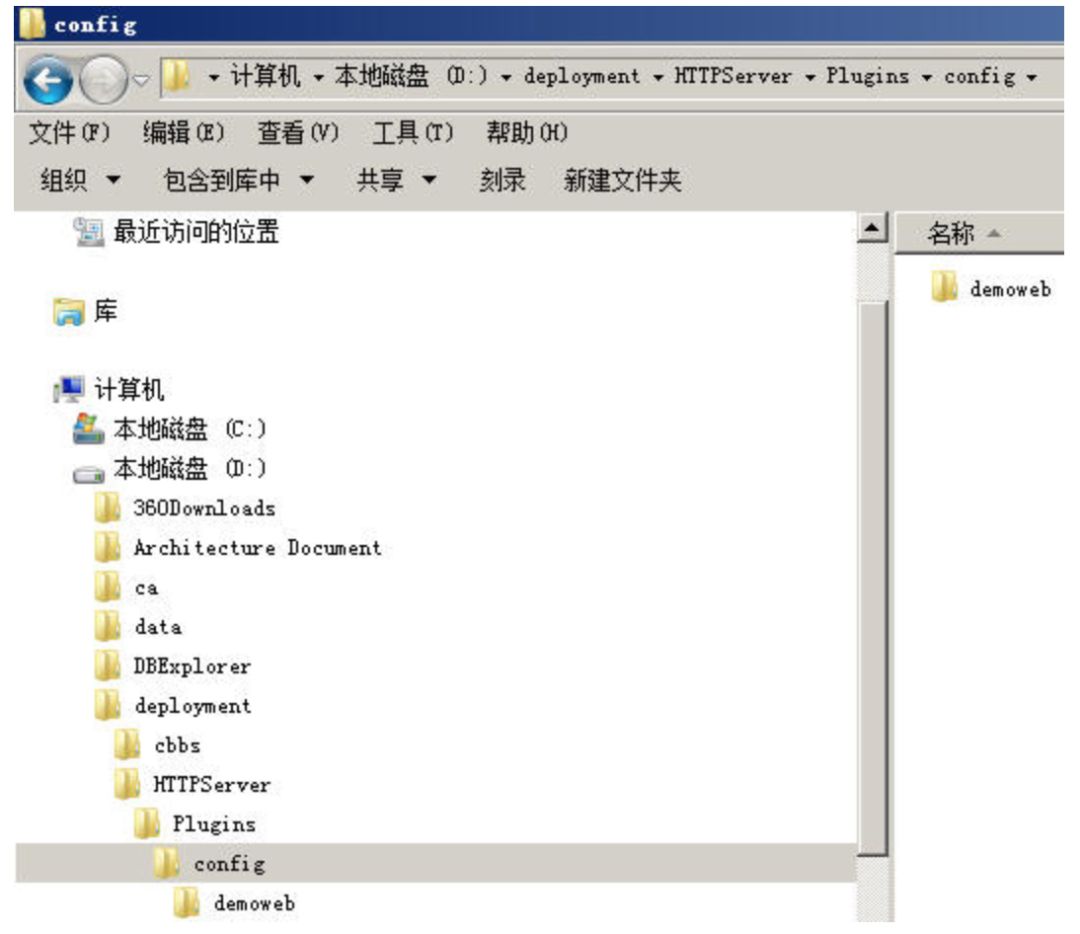

把我们在第四小节中生成的plugins的内容，即D:\deployment\HTTPServer\Plugins\config目录下的内容：

就是这个demoweb目录拷贝到我们的IBMHTTPServer的安装目录下去，如果有提示覆盖请选择“是，全部”。

如：

我们的HTTPServer是装在D:\IBM\HTTPServer\

那么我们就把：

D:\deployment\HTTPServer\Plugins\config\下的内容全部覆盖式拷贝到

D:\IBM\HTTPServer\Plugins\config目录内。

然后我们用纯文本编辑器打开D:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml文件。

第一步：

把所有的d:\deployment\HTTPServer的字样换成我们的真实的HTTPServer安装的目录，因为我们的HTTPServer可能与我们的WAS是安装在两台不同的机器上的。

如果你在生成plugins时使用的IHS的路径和我们的HTTPServer所在的路径是一致的，那么你大可跳过这一步。

如我们这边就需要：

把所有的d:\ deployment\HTTPServe替换成D:\IBM\HTTPServer。

第二步：

在D:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml文件内找到下面这一行：

<UriGroup Name="default_host_myserver1_shnlap93Node01_Cluster_URIs">

往下看，我们可以看到如下这些行：

<UriGroup Name="default_host_myserver1_shnlap93Node01_Cluster_URIs">

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/ivt/*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/snoop/*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/hello"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/hitcount"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsp"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsv"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsw"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/j_security_check"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/ibm_security_logout"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/servlet/*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*"/>

</UriGroup>

这些语句就相当于我们的：

JKMount*.jsp

或者是：

MatchExpression/cbbs/WEB-INF

我们把先把下面这段注释掉，因为我们想让所有的/cbbs下动态的内容给我们的WebSphere去解释，所有的静态html内容给我们的IHS解析，而不是像它默认这样，所有的动态静态全交给了WebSphere去解析，这不是我们想要的。因此我们把这一行注释掉。

然后我们在这一行下再增加如下几行：

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/WEB-INF/*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*.action"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/servlet/*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*.jsp"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*fckeditor/editor/filemanager/connectors/*.*"/>

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/fckeditor/editor/filemanager/connectors/*"/>

第三步：

保存我们修改的httpd.conf文件，保存我们修改的plugins文件，重启我们的IBM HTTPServer。

如果一切无误，那么我们先来书写一个index.htm文件，并把它放在我们的d:\www\cbbs目录下，其内容如下：

<html>

<head>

<META HTTP-EQUIV="Refresh" CONTENT="1;URL=http://shnlap93/cbbs/index.jsp">

<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />

<title>loading</title>

<body>

Loading…

</body>

</html>
