[答疑]车辆营销中心的业务用例图

常昕 2018-09-11:

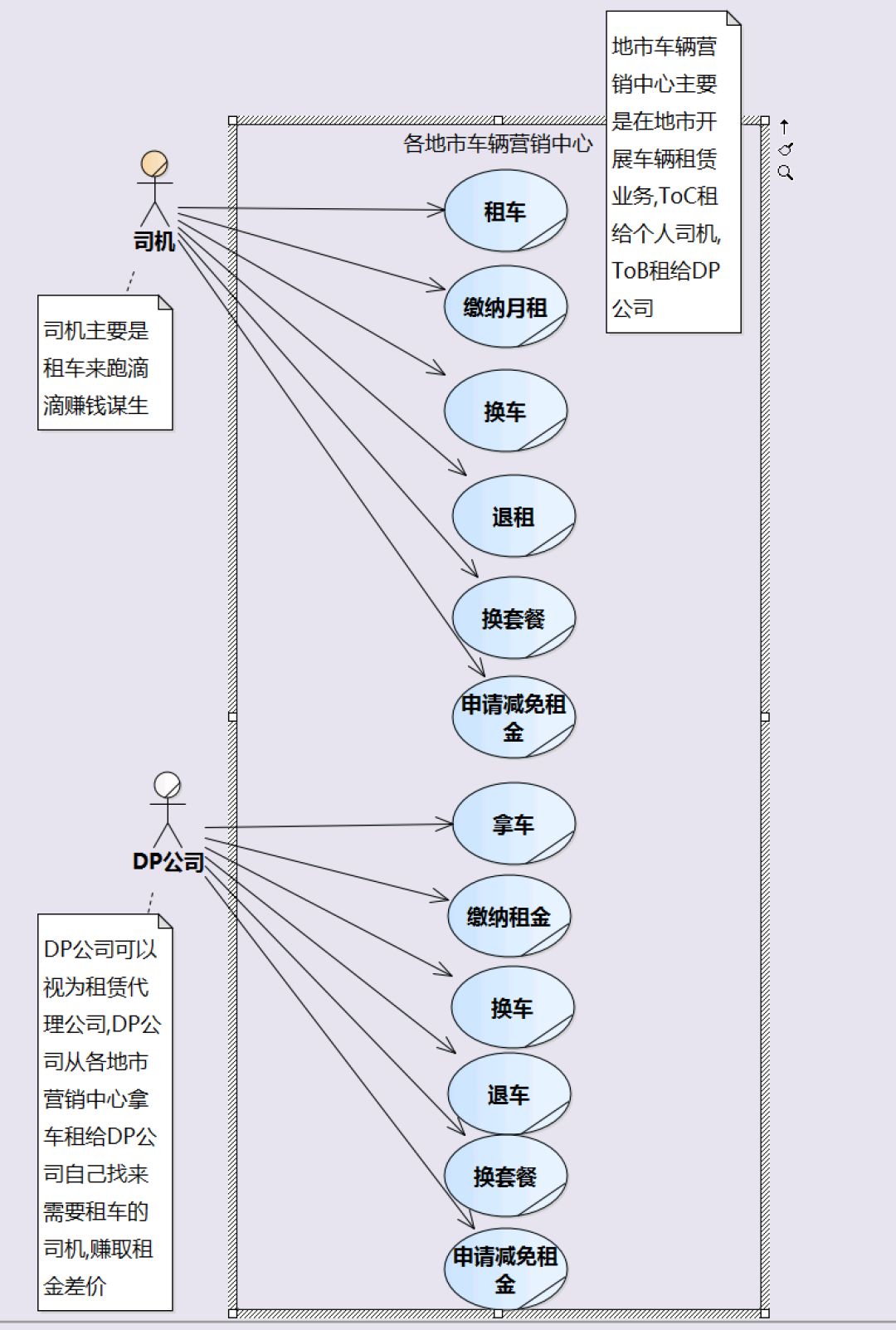

上图是以各地市车辆营销中心为研究对象画的业务用例图,还请诸位指正一下

UMLChina潘加宇:

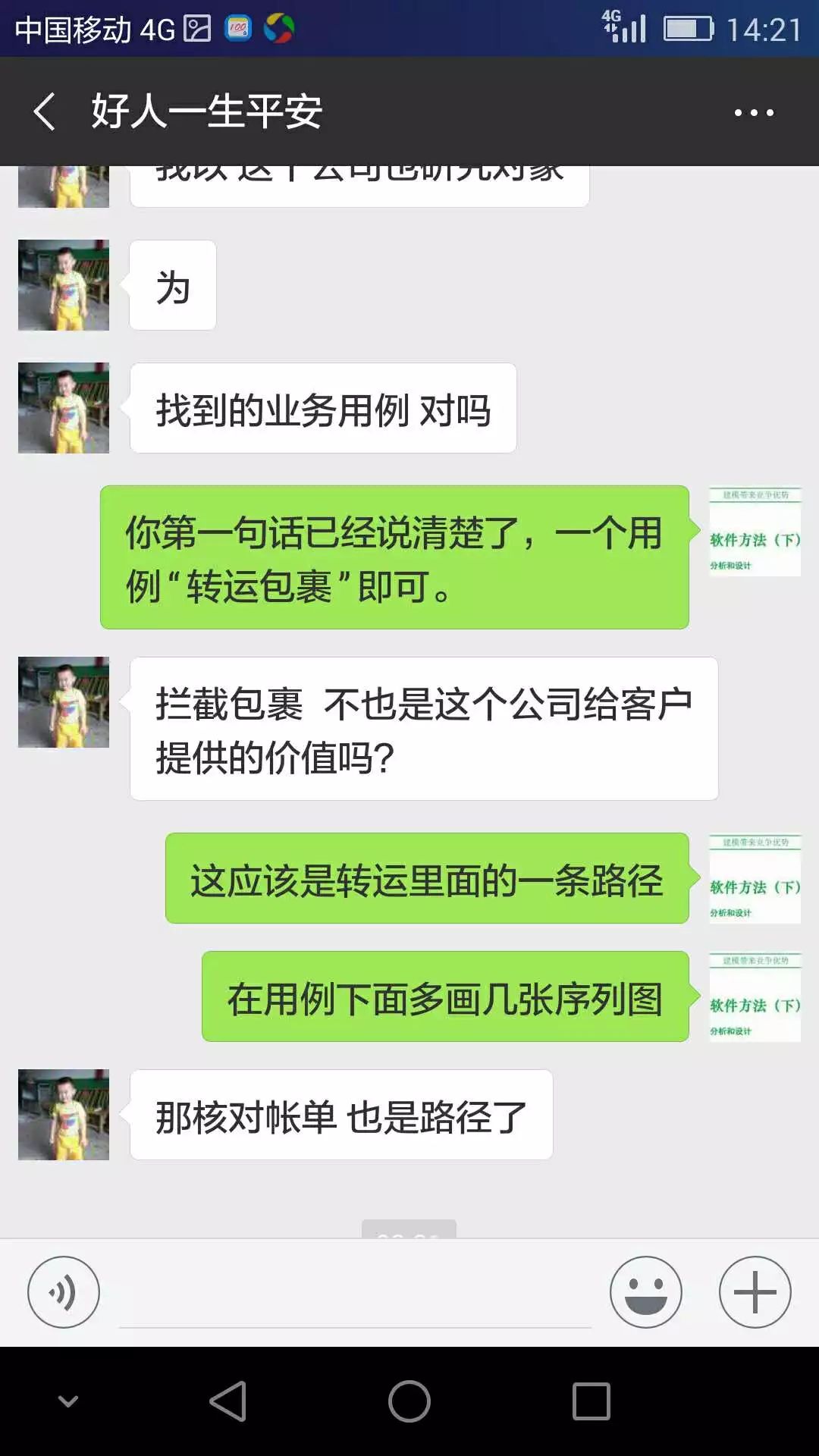

参见这个图片

常昕:
那这个以各地市车辆营销中心为研究对象画的业务用例图,只有2个业务用例? 司机->租车 , DP公司->拿车 ?

UMLChina潘加宇:
对。右上角你已经说清楚了

常昕:
潘老师我有个疑问, 之前以银行为研究对象的业务用例, 个人客户->贷款 ,个人客户->还款 可以作为业务用例, 那以各地市车辆营销中心为研究对象, 司机->租车 ,司机->缴纳月租 其中司机->缴纳月租为啥就不是业务用例呢? 我觉的这个和个人客户->还款的概念相近啊

UMLChina潘加宇:
同理，可以不把还款作为用例。在贷款下面多画几条路径就是了，每月还，一次还，。。。。
不要在这里卡太久，先画序列图，再慢慢体会其中本质价值，也许有更好的看法。

常昕:
如果现在增加了一个Actor VDP公司 他和DP公司在拿车,出账单等流程中业务规则有细微差别, 是单列一个 VDP公司->拿车 业务用例 ,还是 VDP公司,DP公司 同时指向拿车 就一个业务用例?

UMLChina潘加宇:
不知道，先画序列图看看吧，想不通就不要卡在这里。

常昕:
受教了, 谢谢潘老师

UMLChina潘加宇:
应该是是一个拿车就够了，序列图某一步可能根据顾客的级别之类有变化，变化的级别可能路径级别，可能是步骤级别，也可能连步骤级别都算不上。画了才知道。如果发现变化是用例级别，那就给他开一个用例。

常昕:
好的
