【新智元导读】蓝厂发布新旗舰X90，最支棱的就是发哥！懂不懂什么叫「合体」啊？

等下，苹果芯片的性能竟然被「秒」了？

而且这次出手的还是「发哥」？

看起来，这次联发科与vivo深度合作开发的新旗舰，不仅要颠覆安卓老格局，这是想连苹果都要一起拉下马了。

真·地表最强：蓝厂带着发哥，支棱起来了

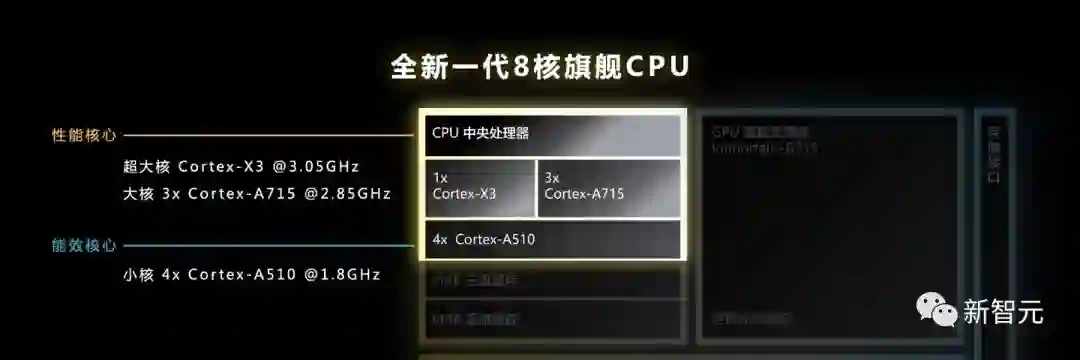

这次发哥新推出的天玑9200配备了1+3+4八核CPU架构，是首款台积电第二代4nm制程工艺平台，也是首款第二代Armv9架构。

CPU：1个最高主频达到3.05GHz的X3超大核，3个2.85GHz的A715，4个1.8GHz的A510，外加8MB三级缓存和6MB系统缓存，功耗比天玑9000降低25%。

GPU：11核G715 ，支持硬件光追，GPU性能提升32%，功耗降低41% 。

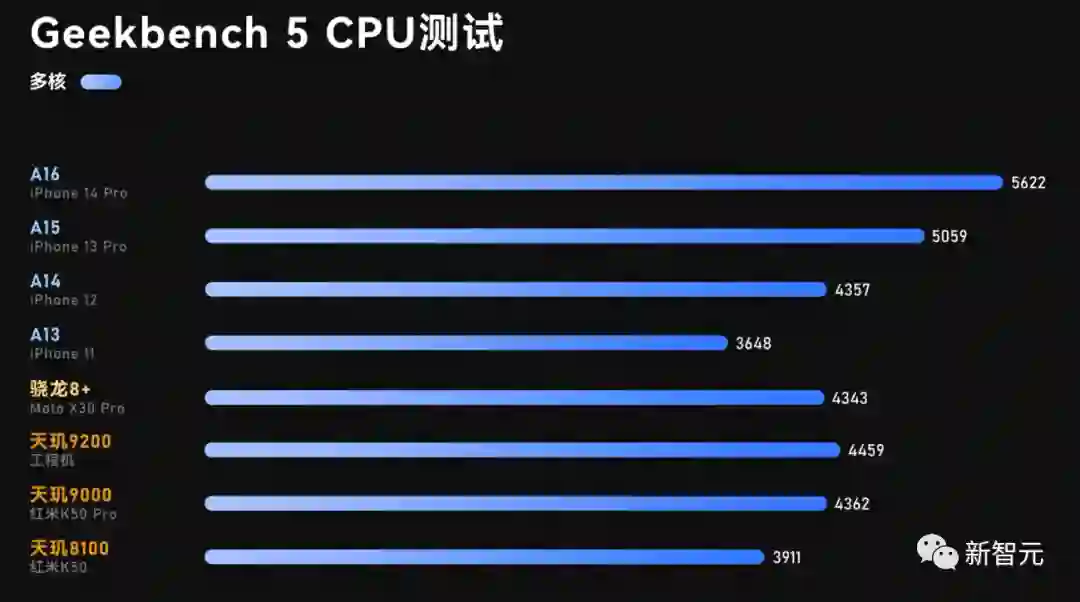

从极客湾放出的Geekbench 5 CPU跑分显示，天玑9200多核跑分为4459分，比天玑9000有一定提升，不过，极客湾测试使用的是工程机，分数仅供参考。

从CPU多核性能看，整体略强于苹果A14水平，距离A15和A16还有一定距离。

来源：极客湾

而在GPU上，天玑9200表现惊艳。

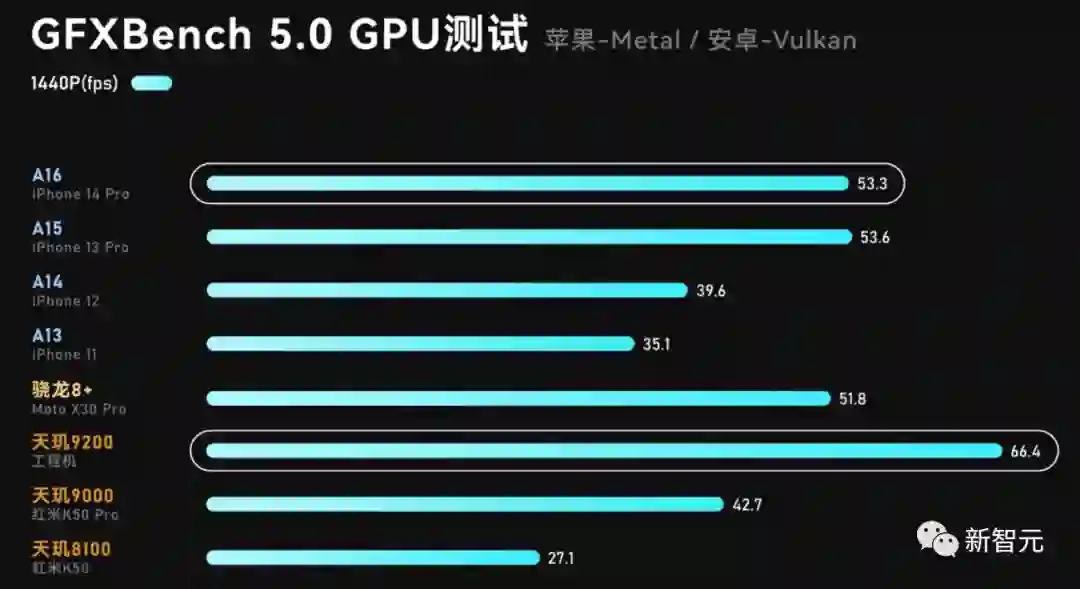

在极客湾给出的GFX Bench 5.0测试结果中，天玑9200一枝独秀，不仅将安卓一众对手甩在身后，甚至超过了苹果A16的GPU表现，而且优势明显。

虽然这与苹果这一代连牙膏都懒得挤有很大关系，但不管怎么说，发哥这回支棱得确实是有点生猛。

来源：极客湾

对于一般手机用户而言，说到跑分排行榜，说一千道一万，没有「那个软件」的排行榜，都是野榜。

据联发科方面自己公布的9200平台跑分图，这个分数为126万+，比天玑9000提高了25%以上。

相比之下，高通骁龙的8＋Gen只有111万。

这还不算什么，蓝厂和联发科联合深度调校的vivo史上最强旗舰X90系列，更是在安兔兔v9上跑出了突破128万分的成绩。

而且，无论是哪个，都击败了内置苹果M1芯片（跑分为125万）的苹果iPad Pro。

真就是，发哥战未来？

连架构都改？自研芯片叒升级

更「可怕」的是，这帮人除了调校出了地表最强的天玑9200，竟然还带来了全新的自研芯片V2。

而这距离上一代V1+的推出，才刚刚过了7个月……

简单来说，V2是一颗从场景事件出发，针对AI大密度算法算力需求，量身定制的「低功耗AI加速芯片」。

要实现这一点，就需要深入底层技术，甚至对芯片的架构「动刀」。

对于手机AI计算而言，大致可分为平台和外挂两种解决方案：

• 外挂芯片可减少软件调度，高效专注于大密度AI运算，但在特定场景下的运算缺乏灵活性；
• 平台SoC软件部署灵活，NPU峰值算力上限高，但难以满足大密度运算的算力需求。

但是问题来了，这两种芯片不仅架构不同，而且指令集也完全不同。

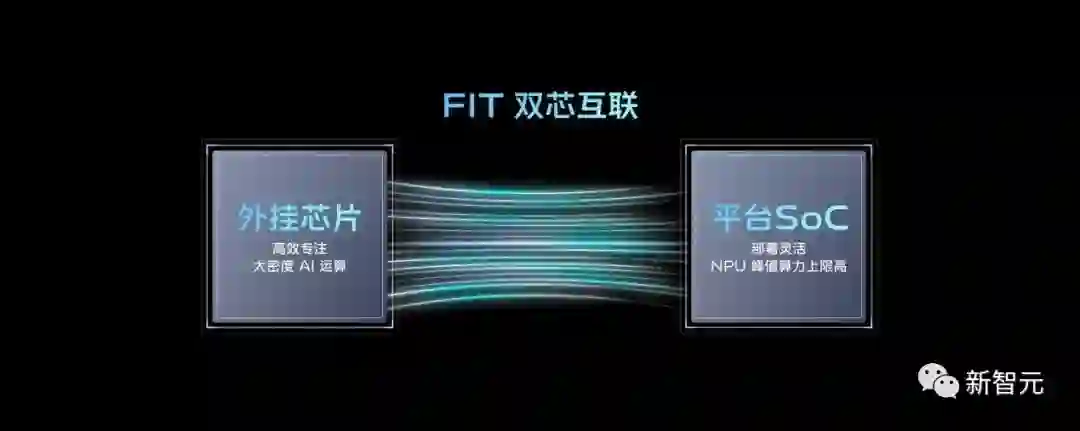

于是，在尝试了若干种芯片间高速通信的方案之后，vivo的系统架构师和工程师终于设计出FIT（Frame Info Tunneling）双芯互联技术。

FIT的原理其实很简单，首先需要把大型复杂算法模块进行拆分。

然后，把算力密度小、网络结构复杂的小模型部分，通过软件部署在平台NPU上。

同时，把算力密度大、数据吞吐密集的大模型部分，部署在自研芯片V2硬件上，让其中的三个单元处理各自擅长的运算内容。

最终，实现了在1/100秒内完成双芯互联同步的高速协同计算。

而FIT双芯互联的最直接应用，就是vivo最擅长的计算摄影了。

由于传统ISP的滤波器普遍是手工设计的，虽然能以极低延时处理大量的数据流水，但是只能解决已知的、特定的问题。

那么对于那些复杂、未知的问题来说，最好的解决方案就是救助于人工智能。

但是，当你把AI软件算法部署到NPU上时，就需要以帧或块为单位进行处理信号。相比之下，传统的ISP却是以行为单位。

与此同时，由于绝大部分平台SoC片上SRAM容量有限，大量AI算法在接入ISP 管道后，要通过外部DDR来完成数据暂存和交互。

这就会造成运算与数据分离，牺牲了高性能AI运算至关重要的Data-Locality要求，进一步降低了性能。

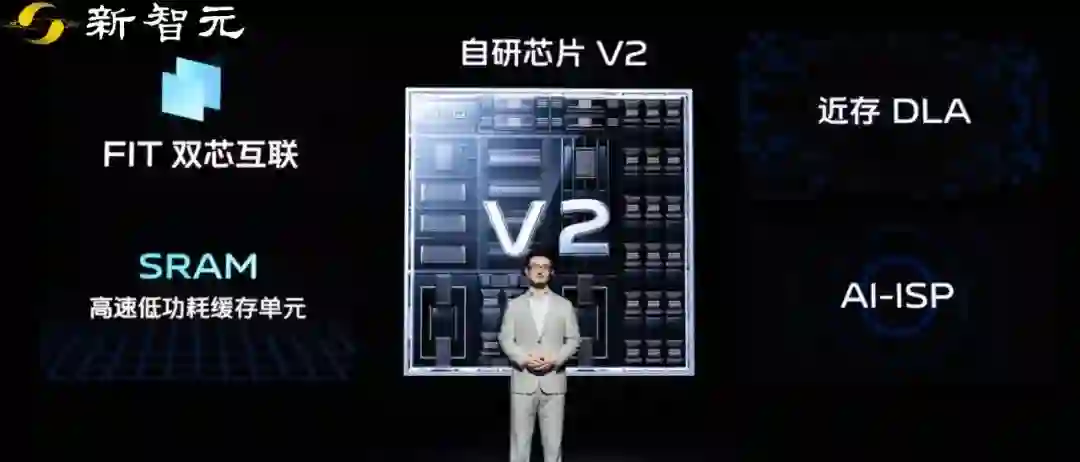

为了解决这一问题，vivo在自研芯片V2上，把传统的ISP架构升级为AI-ISP架构。

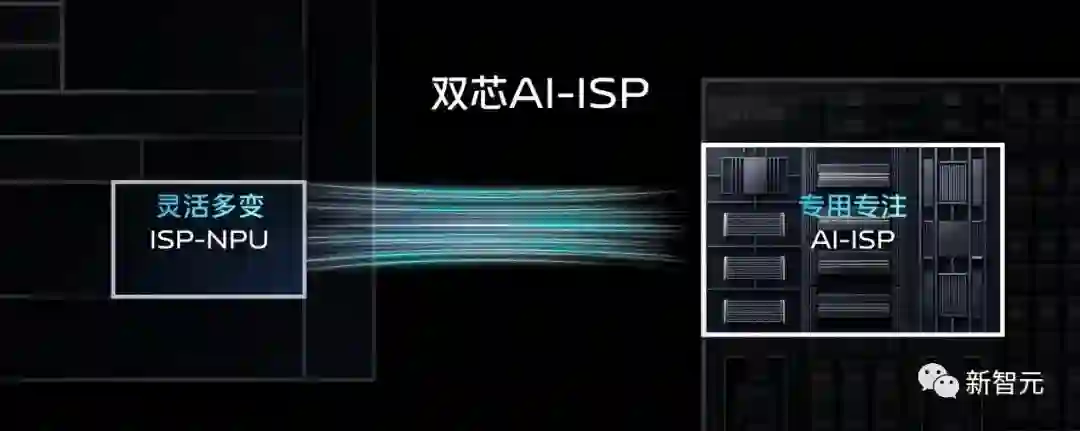

进而通过FIT双芯互联，第一次将平台ISP-NPU与自研芯片V2的ISP-DLA作为一个整体，设计出了目前来说最合理的AI算法处理架构。

而这，也是在异构多芯片计算方向上，迈出的至关重要的第一步。

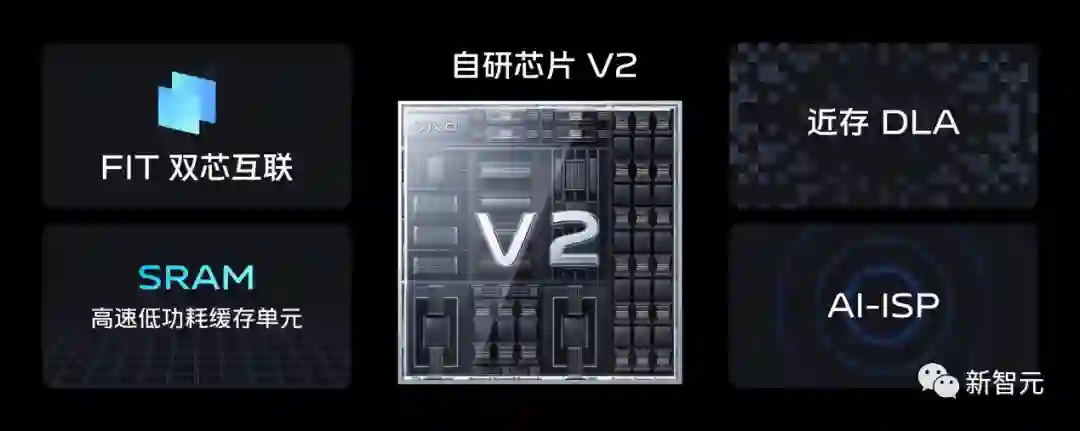

从结构上来看，V2的可以分为三个部分：

1. 图像处理单元
2. AI计算单元
3. 片上内存单元

具体来说，对于移动端的AI处理，有三个相互关联且共同决定能力上限的要素——算力容量，算力密度和数据密度。

平台SoC算力容量大，适合部署网络结构复杂的模型，但能效比不高，无法满足对大密度AI运算的需求。

于是，vivo在自研芯片V2的设计中，加入了近存深度学习加速器（DLA）。

其中，近存DLA通过全硬化MAC设计和大容量专用片上SRAM，强化算力密度和数据密度，从而释放算力容量的潜力。

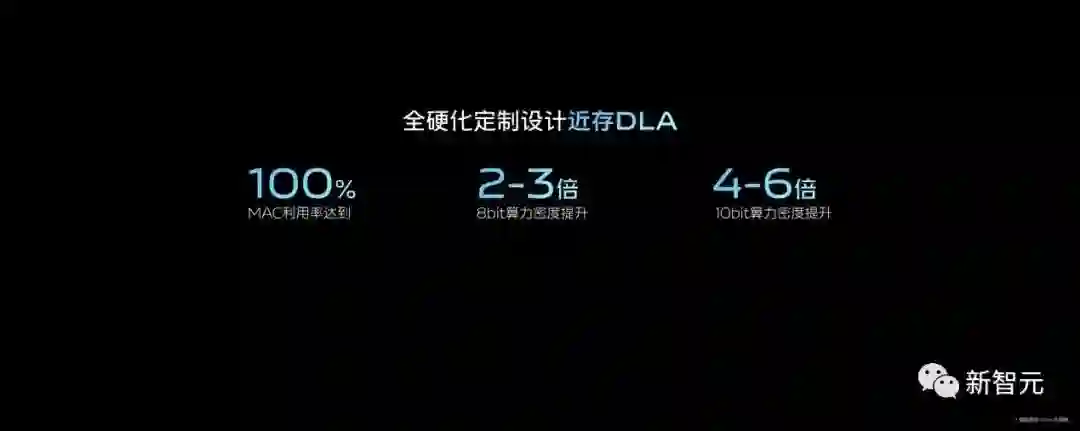

在算力密度上，得益于全硬化MAC设计，V2的近存DLA在实际AI运算中，能够达到100% MAC利用率。相比在平台SoC软件部署AI运算，8bit算力密度提升了2-3倍。

此外，vivo还针对专业视频的10bit处理需求，在自研芯片V2中专门硬化了10bit的MAC单元——相比平台SoC软件部署所采用的合并运算方式，10bit算力密度提升了4-6倍。

另一方面，数据密度受到传统架构von Neumann内存墙的制约，大密度运算会遇到数据填喂不足、运算等待数据的问题，极大限制了计算性能。

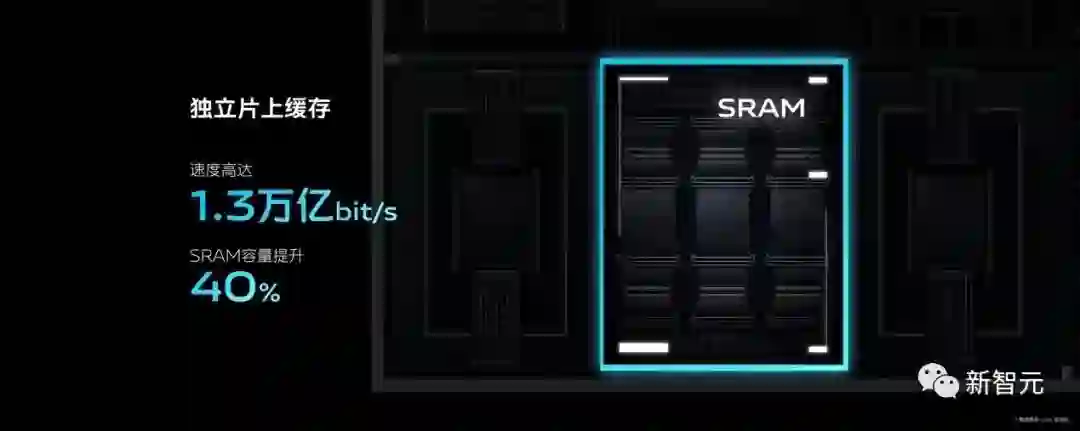

为保证数据密度与算力密度的完美匹配，自研芯片V2在近存DLA内配套设计了速度高达1.3万亿bit/s的专用片上SRAM，并把容量提升到了等效45MB，比前一代的V1大了40%。

这种近存DLA的设计，大幅减少了数据寻址和搬运的功耗，与通常NPU采用的DDR外存设计相比，SRAM数据吞吐功耗理论最大可减少99.2%。

算力密度和数据密度的双重提升，以及多项低功耗电路设计方法的加持，让自研芯片V2的近存DLA在同等芯片制程条件下的表现远超同行竞品。

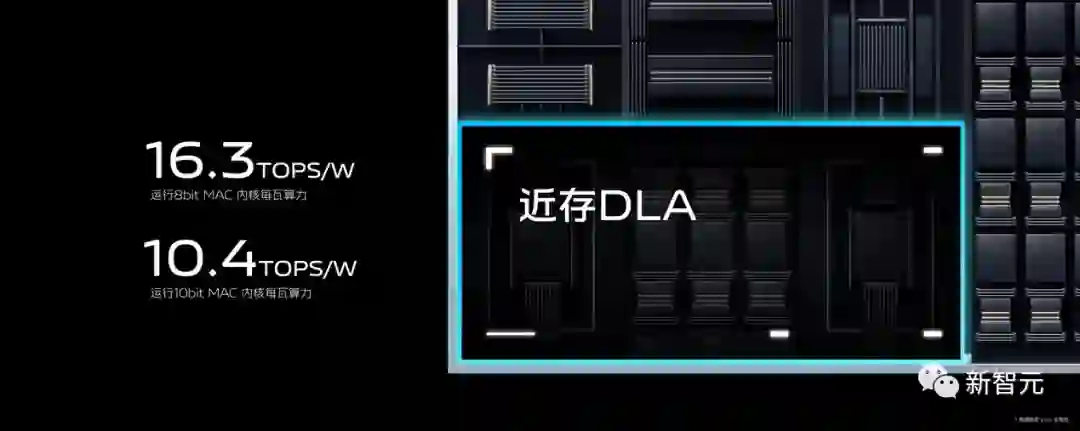

也就是说，内核每瓦算力在运行8bit MAC和10bit MAC时，分别达到了16.3TOPS/W和10.4TOPS/W。

如此一来，在部署相同算法时，自研芯片V2相比传统NPU，能效比提升了200%。

不出意外的话，在全新的AI-ISP架构下，配合FIT双芯互联、近存DLA、专用片上SRAM等多项突破性设计，全新的V2又会让手机计算摄影再次「起飞」。

给我翻译翻译什么叫「专业摄影」

说到效果，也是显而易见：长焦不抖了，暗光不糊了，就连按快门也没延迟了。

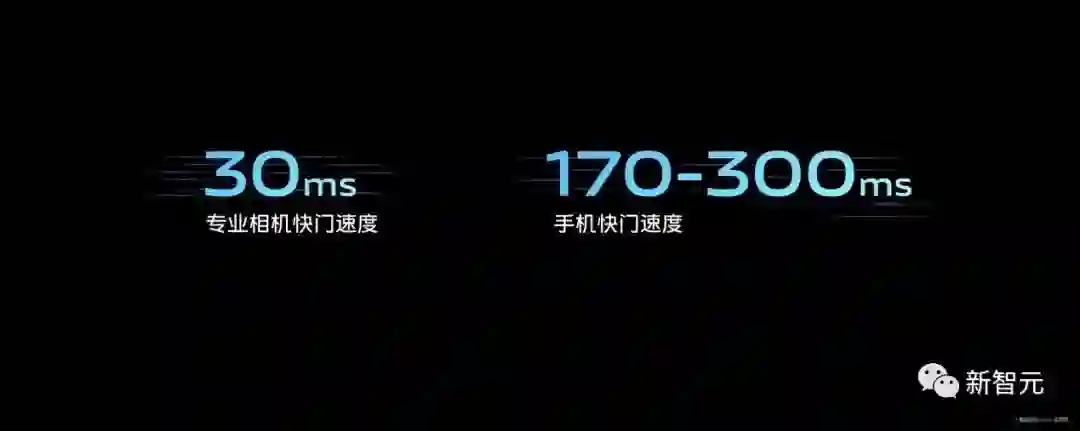

要知道，专业相机的快门延迟在30ms左右，而手机的快门延迟一般在170-300ms。

结果就是，同时按下的快门，相机都出完片了，手机这边可能还没开始曝光。

于是，vivo全面优化了图像处理管线，通过提升Sensor启动速度，将快门延迟低到了专业相机的30ms。

手机长焦拍摄通常存在两个问题：拍摄倍率过大时画面会模糊（拍不清）、手持运镜导致画面剧烈抖动（拍不稳）。

为此，vivo借鉴科研领域天文望远镜和高端显微镜的图像处理流程，带来全新的超清画质引擎。

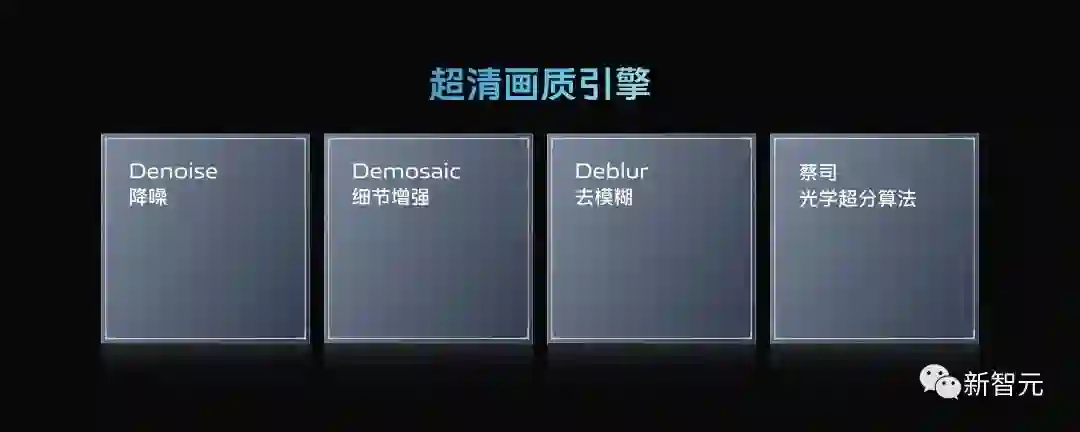

超清画质引擎从底层改写了ISP图像处理链路，将图像处理AI化，包含了Denoise降噪、Demosaic细节恢复、Deblur去模糊三大重要模块，以及蔡司光学超分算法。

其中，核心便是vivo和蔡司联合研发的蔡司光学超分算法。

这套算法，能根据每个手机的模组特性做建模分析，通过逆运算动态调整，补偿光学信息，突破镜头工艺的上限。

在蔡司光学超分算法的加持下，5倍以上的焦段，拍摄解析力最高提升35%。

在应对「手抖」方面，就到了Ultra Zoom EIS出场的时候了。

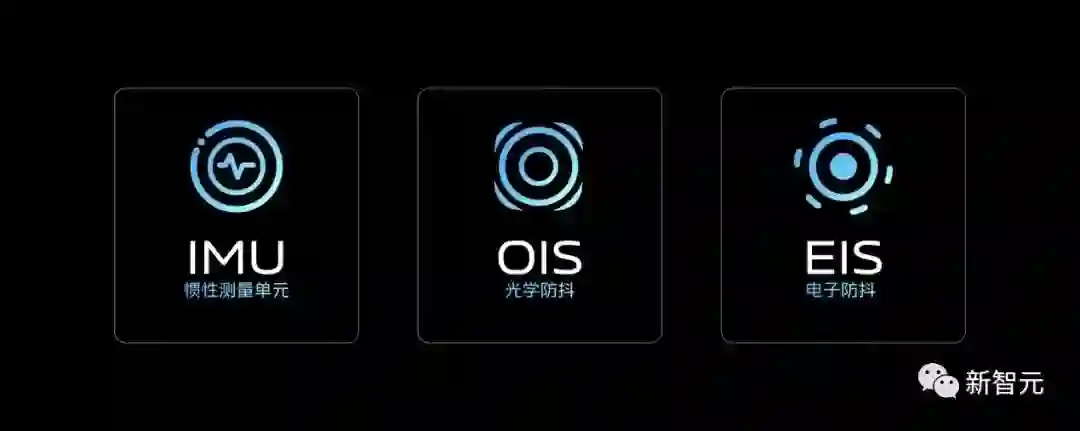

这项技术包含了IMU（惯性测量单元）、OIS光学防抖与EIS电子防抖三大模块。

其中，IMU负责检测抖动，OIS/EIS负责抵消抖动，软硬协同防抖。

如此一来，手机就能在20X以上倍率实现抖动抵消，让被摄主体在画面中趋于平稳不会晃动。

为了确保在暗光场景下也能实现这样的能力，vivo做了多个算法的叠加，在手机摄影的全链路上都进行了大幅优化。

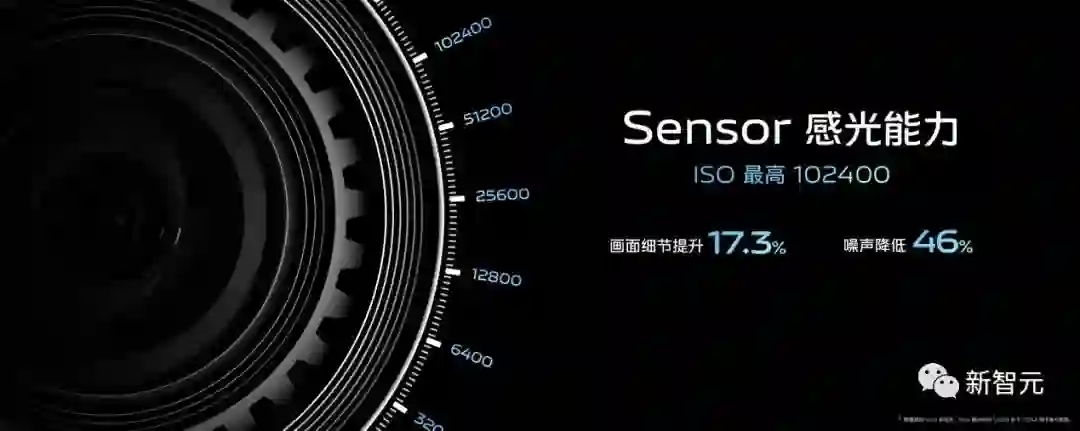

首先，vivo和Sensor厂商深度合作，将Sensor ISO高感从上一代的16000提升到102400，暗光场景下的感光能力大幅提升。

其次，在运动抓拍时采用运动自适应多帧融合技术，一次快门生成多帧运动画面，叠加vivo自研的RawEnhance2.0算法，可以把每一帧有用信息叠加在一起，让暗光运动也无拖影。

结果就是，在5lux的暗光环境下，画面的细节表现提升17.3%的同时，噪声降低了46%。

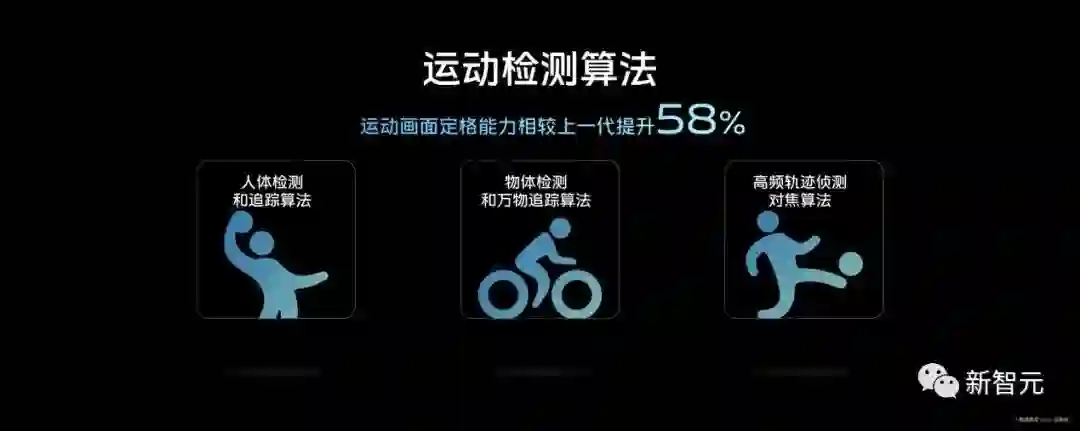

此外，vivo这类拍摄上还采用了新一代运动测量与跳跃检测算法，运动画面定格能力相较于上一代提升58%。

什么是产品力？我可以不用，你不能没有

「发哥」的芯片再厉害，最终的载体还是手机。

而一部好用的手机，往往是芯片厂商和手机厂商精诚合作的结晶。

作为一个主打年轻用户的手机厂商，这些年vivo一直在探索一个问题：

年轻人用手机，最看重什么？

流畅游戏、动画丝滑、光速加载、屏幕不伤眼、多任务切换不卡、拒绝「杀后台」、续航不拉胯......

即使有些佛系用户的要求要低得多，但手机行业卷了这么多年，「我可以不用，你不能没有」早已成为衡量旗舰安卓机的产品力的一个基准。

作为国内手机大厂之一，早在20个月之前，vivo与联发科就已经展开密切合作。双方在影像、游戏、AI、显示、通信、功耗、UX性能等多领域展开深度联合研发。

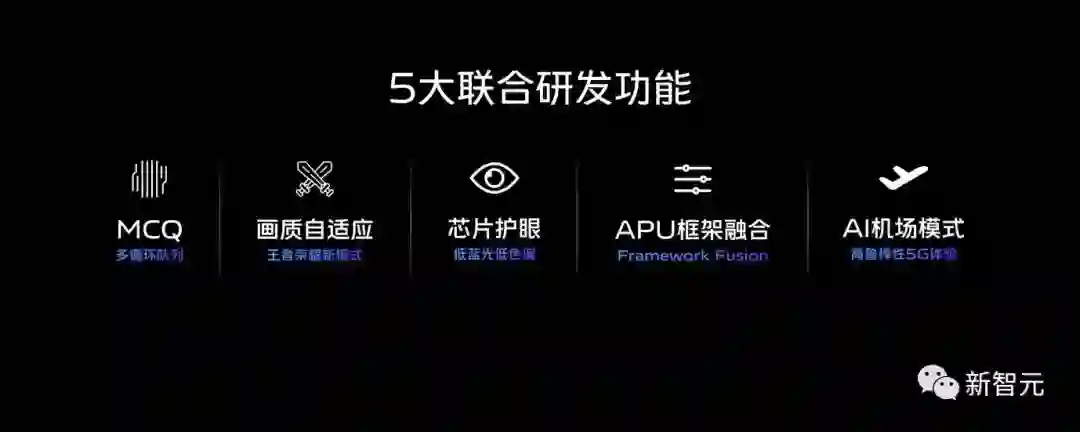

此次，双方加深合作深度，带来了5个联合研发的重磅功能：MCQ多循环队列、王者荣耀自适应画质模式、芯片护眼、APU框架融合、AI机场模式。

MCQ多循环队列：多核场景，高速传输

MCQ多循环队列，是业内针对未来多核场景考量，为发挥CPU极致性能，重新定义的一款全新处理引擎。

MCQ最多可为CPU和UFS之间的数据交换提供8条通道传输，有效提升CPU的数据并发处理能力，让应用软件切换和后台下载唤醒更快、更流畅。

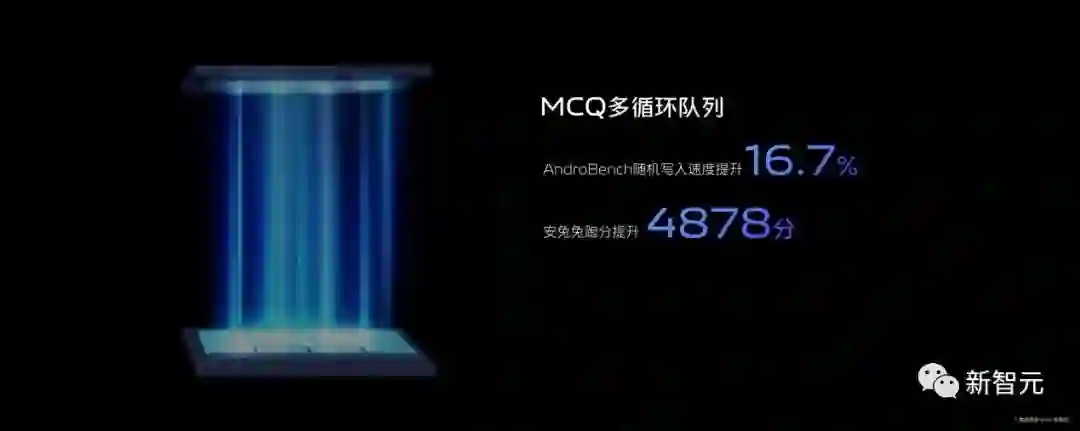

经测试，搭载MCQ技术后，随机写入速度增加了16.7%以上，安兔兔跑分近5000分，而在更多更实用的场景的体验也有明显提升——比如大型APP的安装速度。

在vivo和联发科的联合开发下，天玑9200旗舰平台成为行业首个支持MCQ的平台，相信越来越多的平台会频繁使用到这一功能。

王者荣耀自适应画质模式：提升续航，控制温度

该模式由vivo携手联发科、王者荣耀三方联合研发，是基于MAGT游戏自适应循环开发的一项黑科技。

vivo透过平台服务，与游戏应用间的即时信息交换，游戏应用可针对信息即时逐帧调控，达到一个「自适应闭循环」。

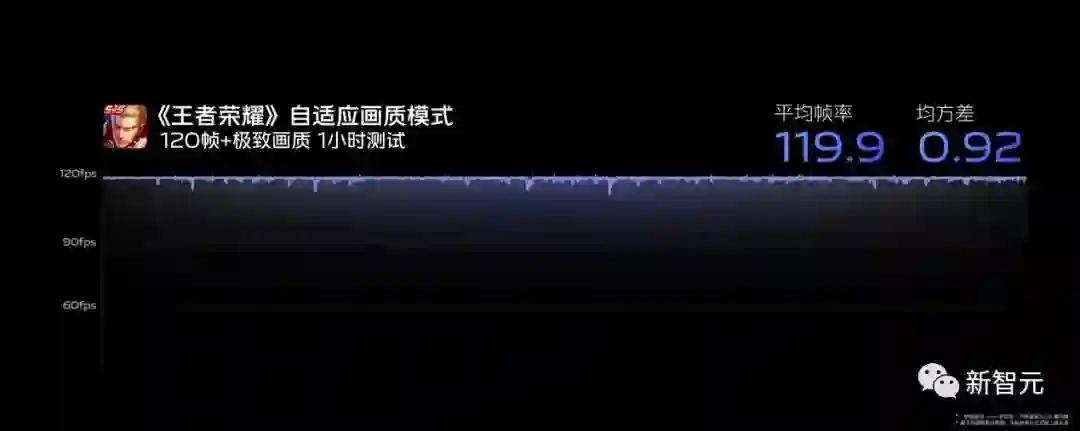

经实测，开启自适应模式后，在26℃环境下，在王者荣耀120+极致配置下运行1小时，游戏帧率接近满帧（119.9），均方差仅有0.92，达到了业界顶级水平。

这个成绩，有点顶了。

芯片护眼：实时侦测，实时降蓝光

视力健康现在越来越被大家重视，护眼也成为年轻人选购手机时的重要考量因素。最伤眼的「蓝光」，自然成为了vivo想方设法要对抗的天敌。

芯片在「降蓝光」上的角色至关重要。

vivo和联发科共同在天玑 9200旗舰平台上开发的智能降蓝光技术，能够实时侦测画面的蓝光占比，通过创新性的算法并硬化成IP的方式，实时降低蓝光。让高能可见蓝光占比小于5%，色偏程度降低12%。

同时，能够根据检测结果动态调整画面色彩效果，在降低蓝光的同时保证屏幕不偏色，实现了行业性突破。

APU联合调优：能效骤增，优化协同

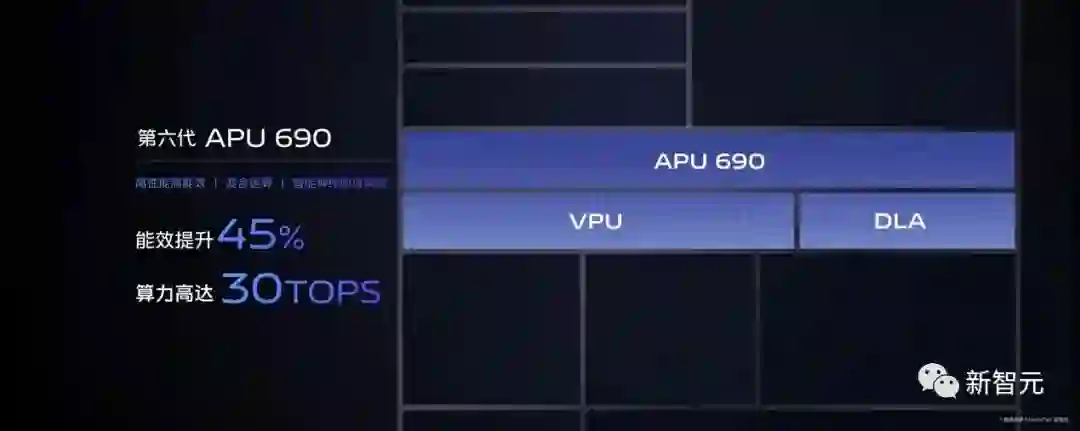

天玑9200旗舰平台的第六代APU690算力高达30TOPS，能效比相较上代提升了45%。

基于APU硬件特性，联发科提供了NeuronRuntime软件加速框架，vivo将NeuronRuntime底层通用能力封装到自研的VCAP异构计算加速平台中。

从芯片底层到框架层，VCAP在访存处理、动态量化、指令流水线等维度实现深度优化，让算法在多个处理器之间协同调度，带来显著的能效提升。

基于这套方案，vivo在APU上实现了相机超清文档、实况文本、离线语音输入法等多项应用上的性能优化。

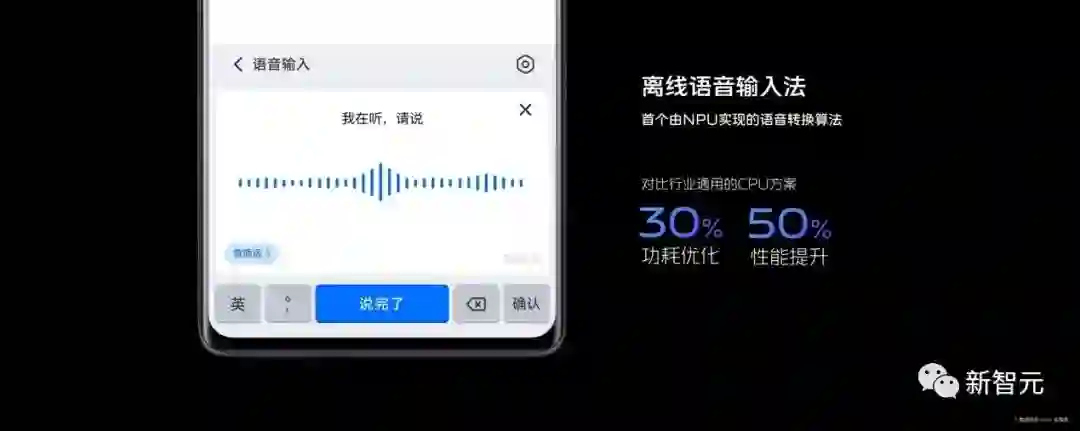

以离线语音输入法为例，vivo支持全离线语音输入，确保数据不出端，用户隐私安全不外泄。这是行业首次实现语音转换算法NPU优化落地。对比行业通用的CPU方案，功耗优化30%，性能提升50%。

AI机场模式：飞行节能，落地速连

AI机场模式包含两大AI引擎：感知AI引擎、搜网AI引擎。

在这一模式下，手机通过感知AI引擎准确感知用户进入机场与飞机的起飞降落，再通过搜网AI引擎来准确识别目的地，并智能调控搜网策略。

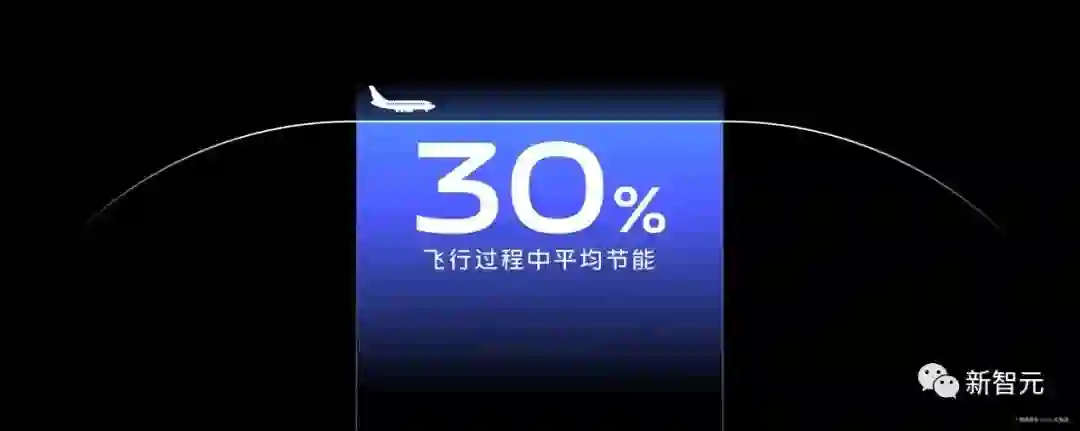

开启这个模式，若手机开启飞行模式，起飞后至降落前平均可以节能 30%。

关闭飞行模式后，捕获网络的速度也大幅优化。由7.41秒缩短至1.52秒，提速79%。

用了30多年的底层算法，改了！

天玑9200旗舰平台的惊艳表现离不开底层的优化，vivo与联发科一道，对计算、存储等底层能力进行了内核级创新。

完美适应多极限场景，4K60帧视频录制功耗大降

此次，vivo与MediaTek「双芯联调」的效果首先体现在影像功能的表现上。

经过双方共同优化，新平台多种拍摄场景下的表现大幅提升，并首次以极低的功耗实现了先进的循环视差网络，大幅优化能效表现，能耗降低了15%。

尤其是在4K 60帧极限录像场景中，天玑9200的功耗相比天玑9000，足足降低了25%。

游戏：全流程提速，帧数稳定温度低

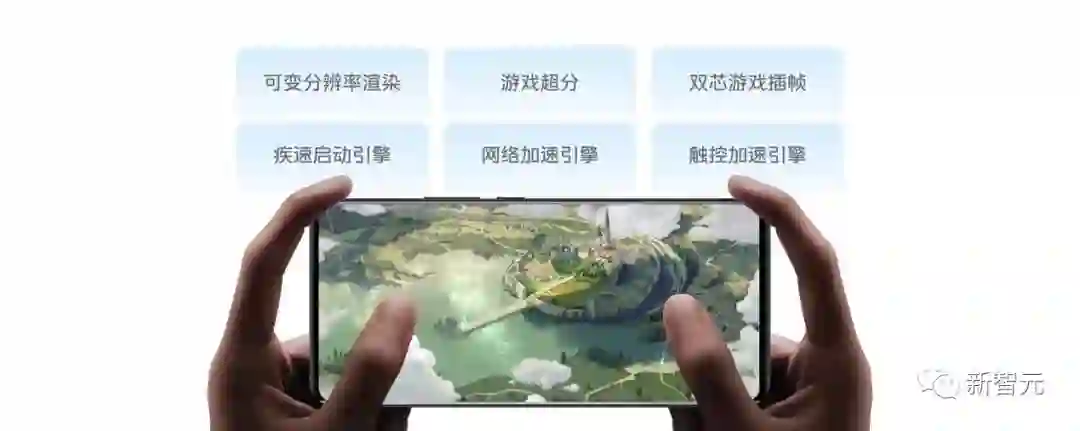

在游戏场景下，新发布的Origin OS3不仅带来了游戏超分等「黑科技」，还通过疾速启动引擎和网络加速引擎增强游戏表现，对游戏的下载、启动、加载、运行等多个环节进行全方位优化。

而王者荣耀在120帧+极致画质下，能接近满帧地运行1小时，就是对冷劲、全速最好的解释。

研发竟要脚踏「两条船」

那么，自研芯片的效果到底如何呢？

抛开更长远的战略不谈，就单从销量上来看，完全称得上是「效果拔群」。

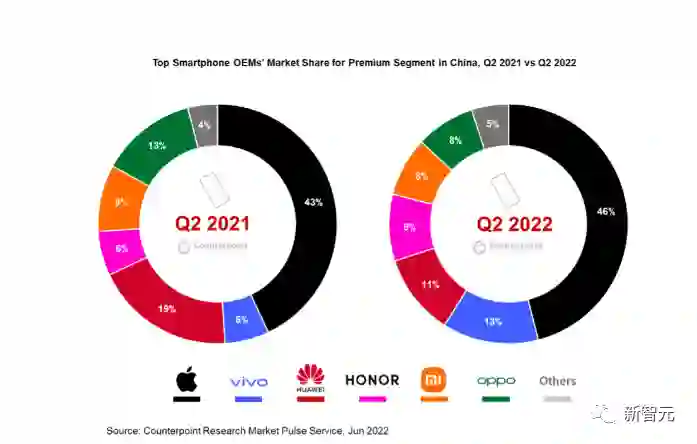

报告显示，2022年第二季度在X80的推动下，vivo在600美元到799美元（约合人民币4100元到5470元）区间段销量同比增长504%，vivo的整体销量同比增长91%，取代华为排到了第二位。

不论是影像技术迭代，还是芯片架构升级，亦或是屏幕显示优化，单纯的硬件堆叠和算法配置都无法真正让人满意。

实际上在去年，在vivo首颗自研影像芯片V1推出时，vivo的手机影像正式迈入了硬件级算法时代。

硬件调校自然是硬件厂商的拿手绝活，为了发挥出硬件的极致潜力，vivo叫上了联发科——把自己的算法、架构固化到芯片层面，与联发科开展深度联调。

vivo与联发科双方的合作，从一开始就确立了一个目标，软硬协同，实现平台性能全方面的突破。

一年后，当性能和功耗同时具备惊人表现的天玑9200，遇上vivo的自研芯片，结果就是，「焕然一新」的天玑9200不仅有了更高的能效比、更快的响应速度，而且还拥有更强的游戏体验。

围绕这一目标，双方都投入了精英开发团队，经过超过20个月的开发周期，大幅革新了软件通路架构，实现了1+1>2的效果。

如果说，自主研发是vivo有别于他人的赛道选择，联合研发则是vivo突破技术边界的坚定尝试。

与硬件厂商深度合作，走软硬件联合开发，双管齐下之路，对于构建可持续的健康生态圈、培养用户使用习惯，乃至扩展合作和产业链渠道而言，都是一种追求长远的战略布局。

在这方面，软硬件高度一体化的苹果，早已经走到了行业的最前头。

而现在，在这条已经被无数成功验证过的道路上，出现了越来越多的前行者。vivo和联发科都知道，合作越深，步子越大，未来才有前途。

正是一直以来的坚持，让vivo努力做得比别人更好，在这条路上，vivo走得比别人更踏实、更长远。
