你有想过自己制造芯片吗?按照自己设计制造的那种。
可能有两个障碍阻挡在你的面前——PDK和钱。
首先,你得从芯片制造厂拿到工艺设计套件(PDK)。
PDK就是一组包含芯片的设计规则、模拟模型、单元规格、数据的文件。这一步是将RTL文件转换为实际制造的关键步骤。
你可以使用PDK进行设计,模拟,绘制和验证设计,然后再将设计交还给代工厂生产芯片。
有了它,芯片制造就相当于成功一大半了。
而现在,谷歌的软件工程师Tim Ansell宣布,将与SkyWater合作,将SkyWater PDK开源,这是第一个、可制造的、且开源的PDK了。
那就还有「费用」的问题。我们都知道,造芯很昂贵,即使是制造十多年前的130nm那种级别的芯片,也得花费几千美元。
没关系,谷歌也帮你搞定,他们将提供「完全免费」的芯片制造流程。
甚至工厂都不用找了,有谷歌和SkyWater帮你做!

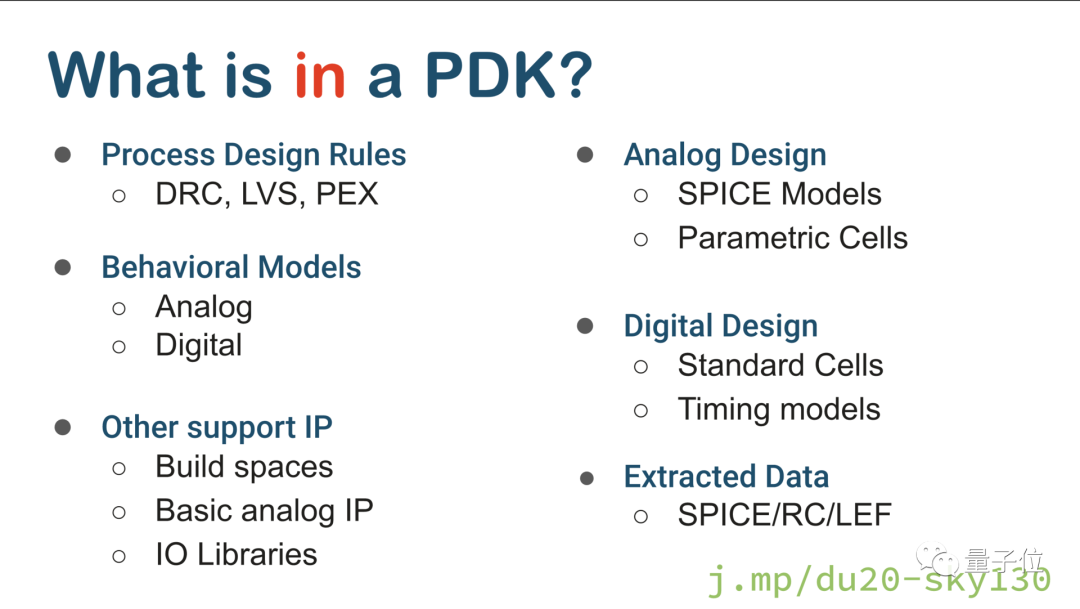

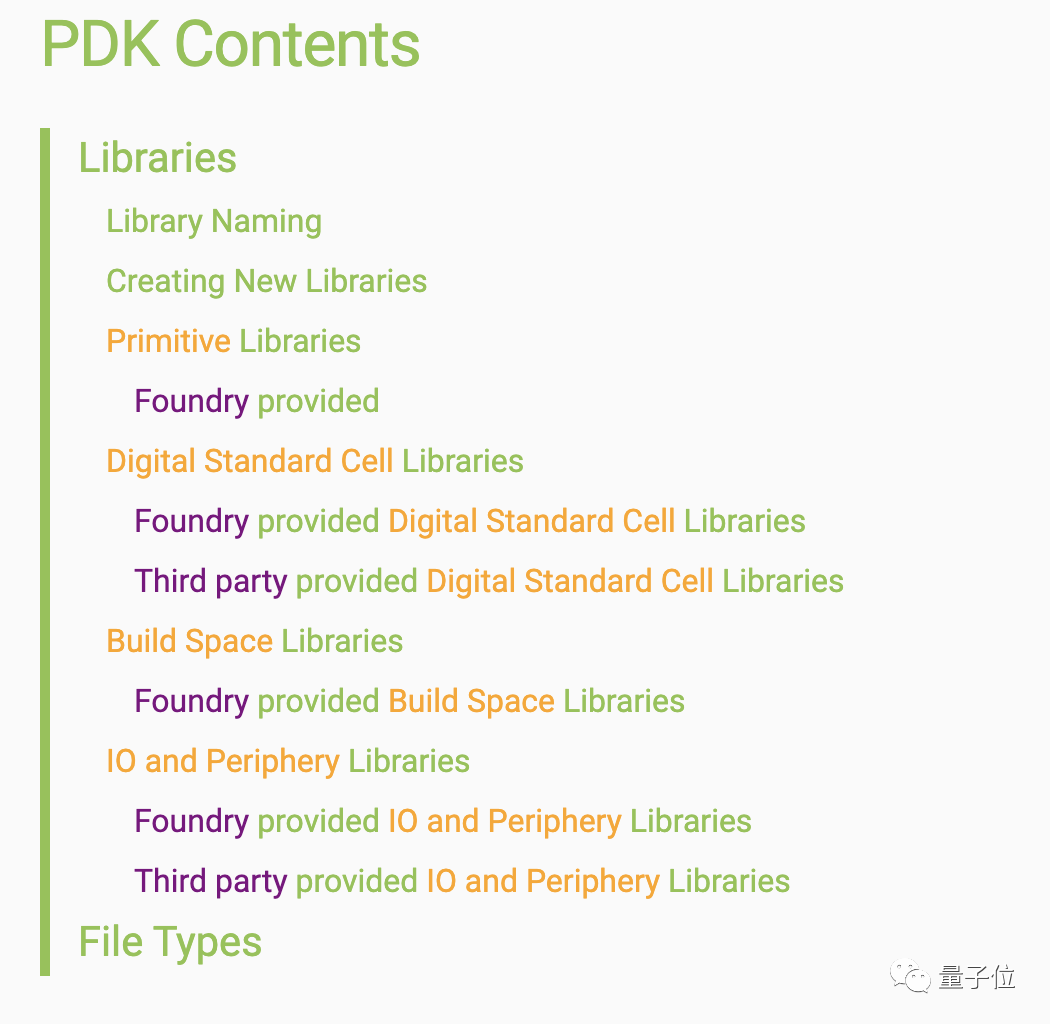

作为有史以来第一个开源的PDK,究竟包含着哪些内容呢?

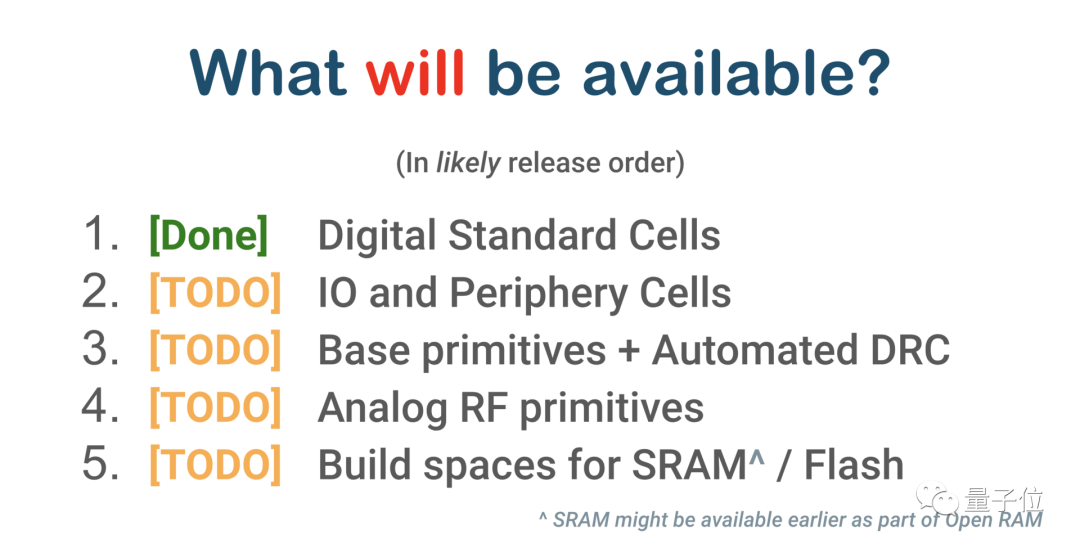

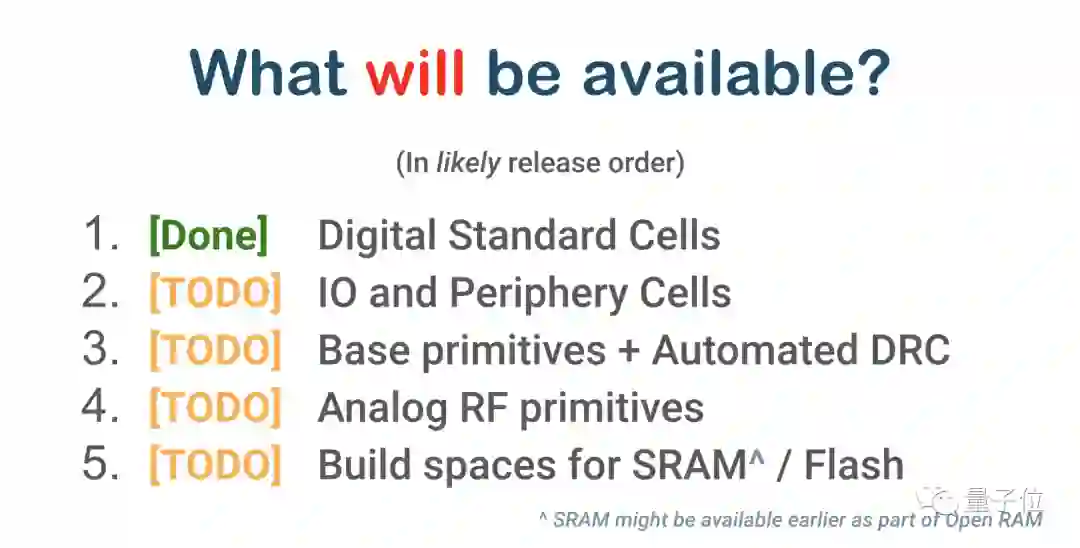

而目前可以得到的只有「Digital Standard Cells」,其余信息都将在之后公布。
目前,SkyWater开源的PDK已经在GitHub入库。存储库的目标是Sky130过程节点技术,如果这一技术发布成功,那么之后将会有更多的先进的技术。
SKY130过程节点技术堆栈包括:
支持带有5.0VI / O的内部1.8V(可在2.5V下运行);
1级本地互连;
5级金属;
具有电感能力;
具有较高的片状rho多晶硅电阻器;
可选的MiM电容器;
包括SONOS缩小的电池;
支持10V稳压电源;
高压漏极扩展NMOS和PMOS。
SKY130是一种成熟的180nm-130nm混合技术,最初由「赛普拉斯(Cypress)半导体公司」内部开发。之后Cypress被拆分为SkyWater 公司之后,为一般工业所用。
当然,既然免费,就没有那么简单。
首先,哪些人可以申请?

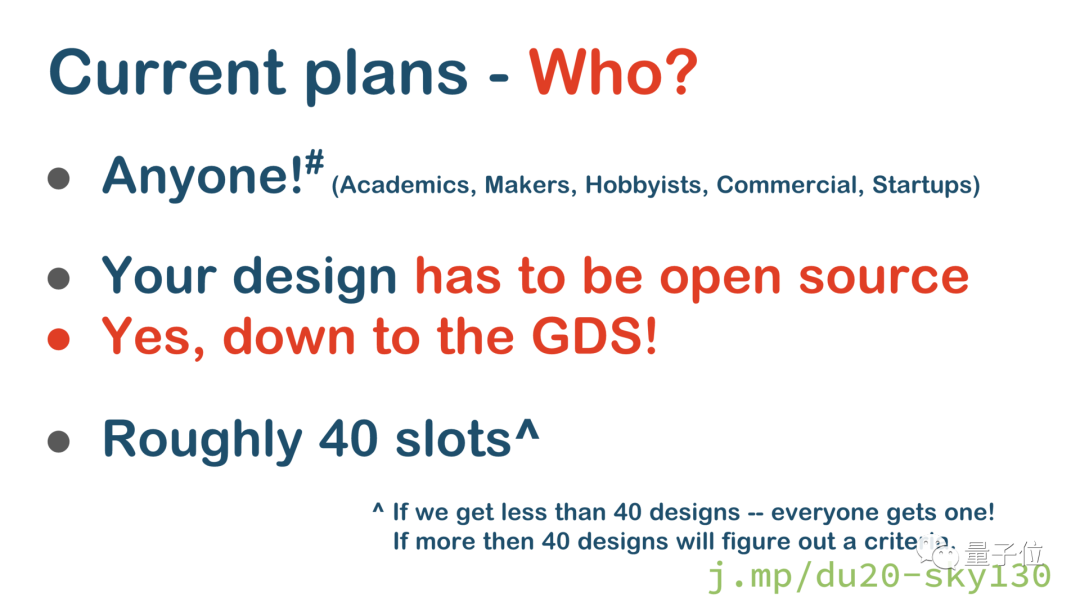

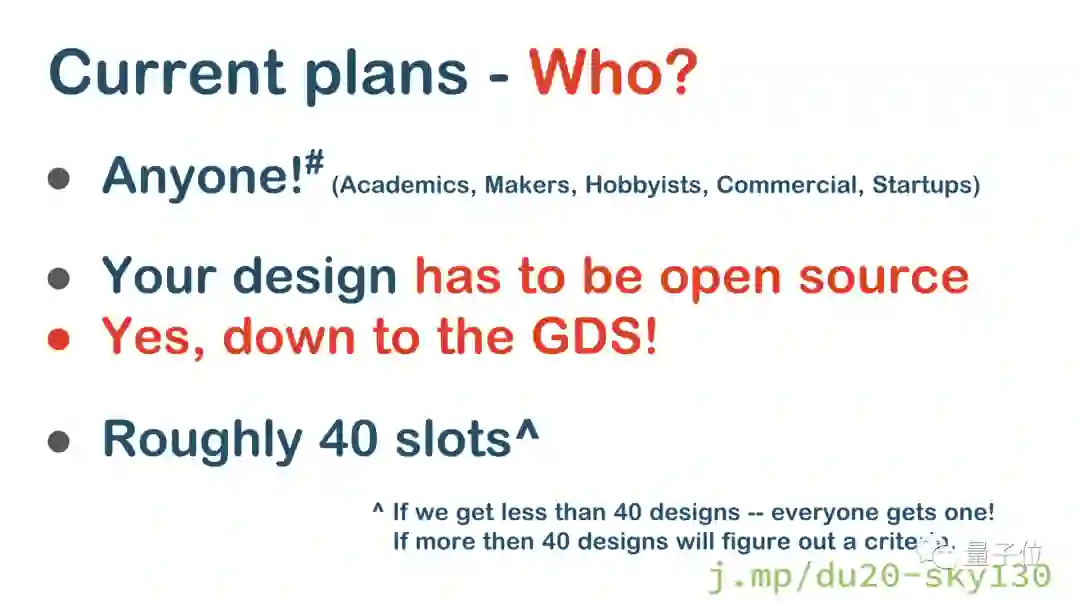

Anyone!大概最后会有40个团队
不过你还需要满足以下的要求:

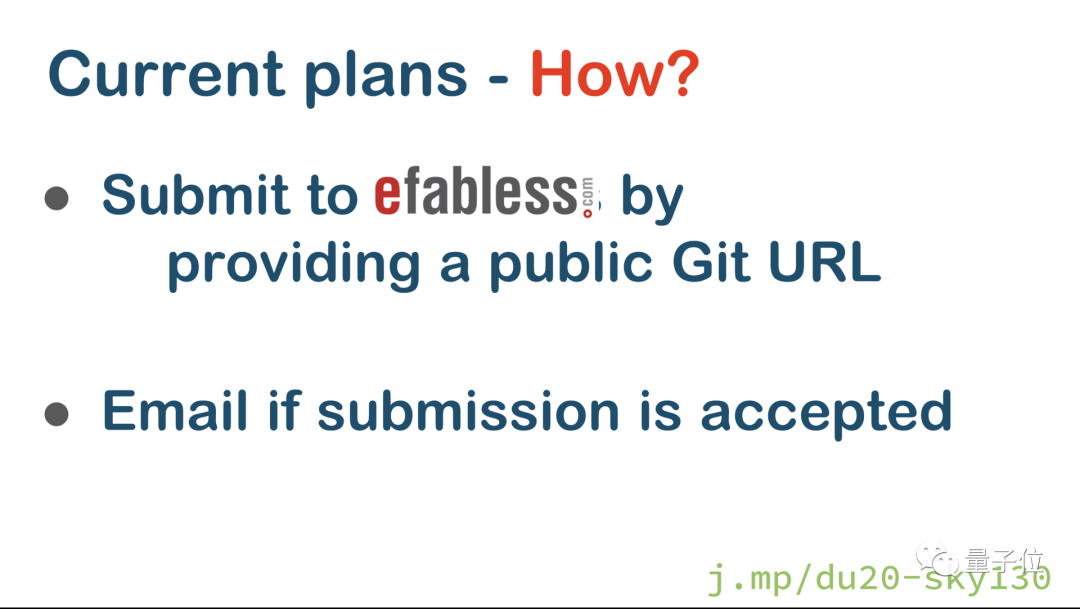

1、芯片的设计工具必须是公开的、开源的,你将通过发送一个URL到相关的Git repo来提交你的作品。
2、芯片制程工艺水平只限在130nm,这在十几年前可以是很厉害的制造技术了。

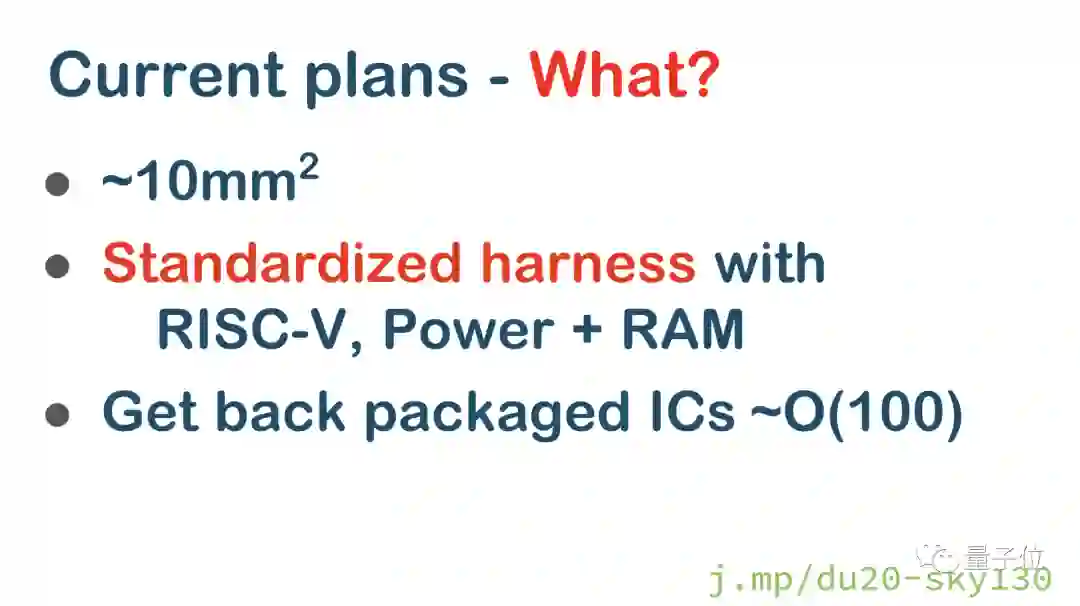

经过一轮筛选认定之后,顺利的话,你可以获得100个左右的流片,晶片模具面积是10m㎡。
谷歌预计在今年11月,为第一拨入选者进行「试生产」,之后在2021年初再生产一次,之后就进入常态化生产了。
而帮助生产的正是SkyWater这一家公司。
「SkyWater」在微电子行业也已经有了三十多年的历史了,但是发展并不是那么的顺风顺水。
直到2017年,才正式从Cypress公司中剥离出来,成为一个独立的公司。
而后者前不久正式被Infineon收购,使其一下子跻身全球十大芯片制造商,位列全球第八。

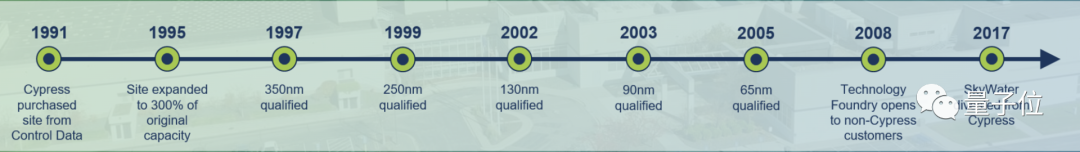

SkyWater 工厂最初由总部位于明尼苏达州的 Control Data Corporation (CDC) 于 20 世纪 80 年代建立。
CDC 工厂于 1991 年被Cypress半导体公司收购,随后跟着Cypress多次扩建和升级,于2017年正式拆分。
目前,SkyWater是美国最先进的、经 DMEA 认证的纯技术代工企业,专门从事先进的创新工程服务和各种差异化集成电路 (IC) 的批量生产。
消息一出,就有网友表示:
一个开放的、可制造的PDK是RTL和芯片之间的巨大障碍,但这个障碍被谷歌这样的科技企业移开了,其连带效应是非凡的。推动半导体学科进步,又值得敬畏。
的确如此,谷歌此举对半导体行业的影响,就像是之前将Android系统开源一样,影响都将是非凡的。
怎么样,你想不想制作一个芯片呢?
