案例分享 | TensorFlow.js 海量图标，毫秒级识别！

2020 年 6 月 10 日 TensorFlow

文 / 天可，阿里巴巴

原文：https://zhuanlan.zhihu.com/p/128669062

背景

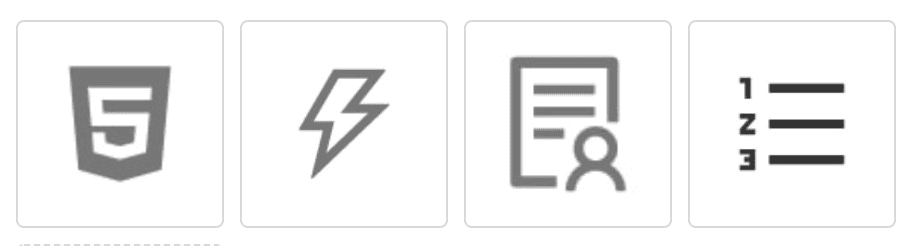

前端开发过程中，需要还原设计稿图片中的图标，大多时候设计稿中的图标没有对应的type字段，如果肉眼从几百个图标中寻找，用户体验非常差。

所以，笔者去年在 Ant Design 开源项目中提交了一个 Pull Request，该 PR 基于深度学习技术贡献了一个截图搜 Icon 的功能，用户直接对设计稿或任意图片中的图标截图，点击或拖拽或粘贴上传，就可以搜索到匹配度最高的几个图标以及对应的匹配度。而且，所有识别工作都是在前端进行的！

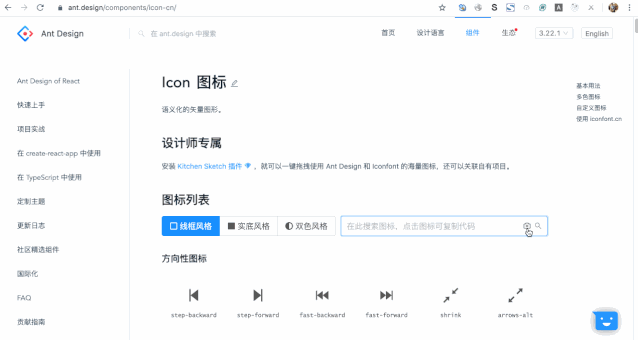

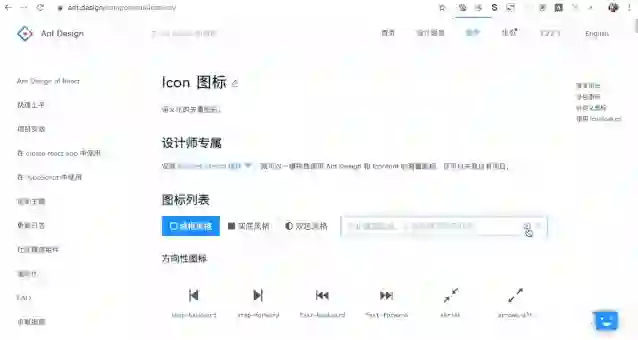

效果如图所示：

也可以到官网直接体验：

https://ant.design/components/icon-cn/

那么这个技术是如何实现的呢？我们将会逐步揭秘：

深度学习简介
样本生成
模型训练
模型压缩与转换
TensorFlow.js 识别

深度学习简介

前面提到过，这个功能是基于深度学习来做的。那么什么是深度学习呢？深度学习是机器学习的一种，而机器学习可以简单理解为：

机器学习是对能通过“经验”自动改进的计算机算法的研究。

关键词就是经验。其实人类很早就会使用经验来解决问题了。比如，早在中世纪，有人就通过测量 16 位男子的平均脚长来判断所有男子的平均脚长。

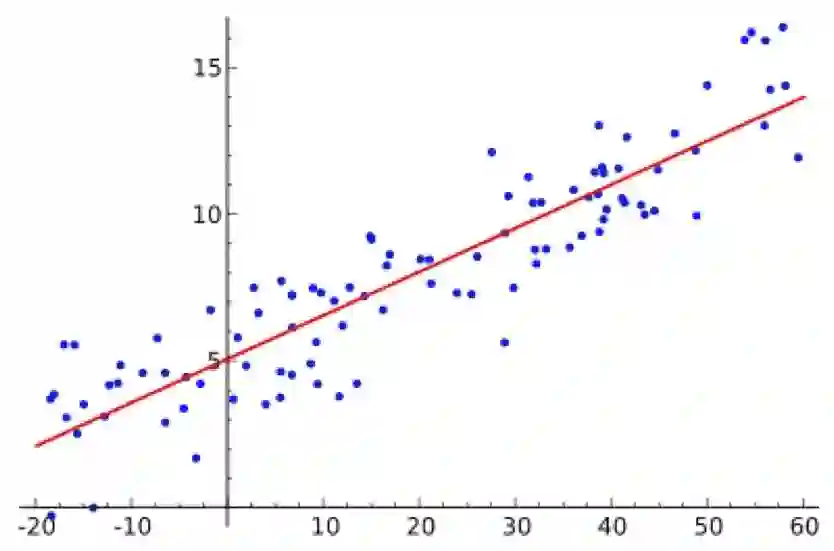

再举个例子，给你很多身高体重的数据，再给你一个人的身高，你能不能估摸出他的体重呢？

当然可以！你可以先算出上图的公式，y = ax + b 中的 a 和 b，然后算一下就可以了对吧！简单的小学数学题而已。其实在机器学习里 a 叫权重（weight），b 叫偏置（bias）。这已经是机器学习了，更具体来说是线性回归。

既然机器可以学习数字的规律，那么如果我们把图片/语音/文字都转为数字，让计算机去学习，那么计算机能不能识别出他们的规律呢？当然可以！不过，背后的模型就复杂的多了。

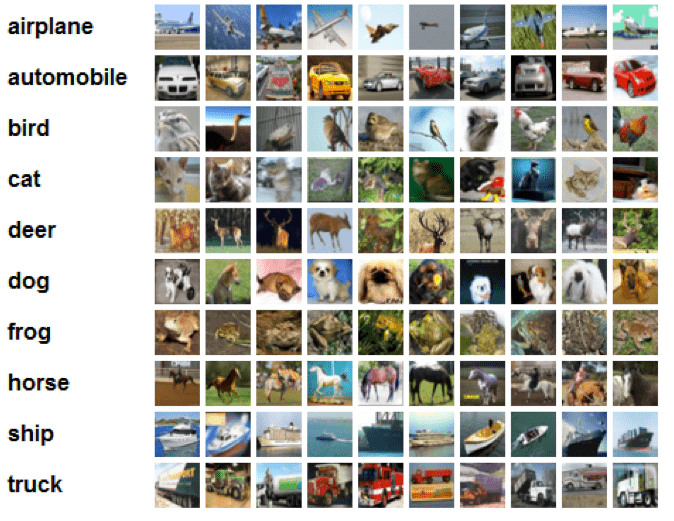

图片分类

语音助手

我们使用的就是一种名为卷积神经网络的深度学习模型，来进行图标截图的分类工作。

不管是简单的线性回归还是复杂的深度学习，都是从“经验”中学习。那么这个“经验”呢，在机器学习里被称为“样本”。所以，首先我们要生成给机器学习的样本。

样本生成

在这次图标分类任务中，样本包含两部分：

图片对应的标签

标签指的是图片的分类名称，比如你想识别图片中是一只猫还是一只狗，那么猫和狗就是标签。

研究表明，样本越多，深度学习模型学得越好。所以我们采用了样本页面 + Puppeteer + Faas 的方式，快速生成了几万张图标图片以及对应标签。具体是怎么做到呢？

编写样本页面：新建了一个前端页面，这个页面只渲染了一个 Antd 的图标，但是，这个图标可能是三百多个 Antd 图标的任何一个，不仅如此，连图标的尺寸、颜色、位置等都随机化渲染。
使用 Puppeteer 循环截图：样本页写好了，我们用 Puppeteer （一个无头浏览器）打开这个页面，并自动循环进行刷新-截图的操作，生成了几万张图片。
Faas 并发：由于在 PC 上生成几万张图片太慢了，所以我们希望可以在 100 台机器上并发截图，于是使用了阿里云的函数计算（FaaS），同时开了 100 个实例进行并发截图，实测每分钟可以生成 2万张图片。

如此以来样本就有了。

模型训练

样本有了之后，就可以开始进行模型训练了。我们使用的是 TensorFlow 这个框架，官网有个基于迁移学习的图片分类例子，直接下载下来，运行时候，参数指定为我们刚生成的样本就可以了。

https://github.com/tensorflow/hub/tree/master/examples/image_retraining

在 PC 上就可以训练，速度虽然不快，但是吃个午饭就差不多了！

不过，值得一提的是在阿里云还有 PAI 服务，上面有现成的图片分类算法，还提供了 GPU 可以加速训练。笔者虽然没有使用 PAI 上图片分类算法，但是把 TensorFlow 的代码部署到 PAI 上训练了，速度飞快！

模型转换与压缩

模型训练好之后，就可以直接识别了，但由于是 Python 代码，所以必须部署到服务器上，才能给大家用。这样有很多弊端：

服务器费用：部署模型需要服务器，而 Ant Design 是开源项目，我们不愿意承担任何线性增加的费用。
识别速度：服务器是中心化的，距离较远的国外用户，使用起来必然速度会受影响。
稳定性：Ant Design 约有十几万开发者使用，如果服务器出现问题，稳定性堪忧，影响面太广，担心晚上睡不好觉。
安全：Ant Design 网站是静态公开的网站，没有任何认证和授权，如果开放接口，必然有一些安全问题。

出于以上考虑，我们打算将模型转为 TensorFlow.js 的模型，让用户下载到浏览器中进行识别。这样有很多好处：

边缘计算：每个用户都有一台电脑，电脑上都有 GPU，我们的模型下载到浏览器后可以使用海量用户的电脑 GPU 算力，节约了服务器费用，也不用担心各种服务器攻击和服务器稳定性问题。
识别速度快：由于模型被下载到了用户的浏览器中，所以识别过程没有网络传输，几乎是实时的。

模型转换与压缩使用的都是 tfjs-converter (https://github.com/tensorflow/tfjs/tree/master/tfjs-converter)

我们使用的是 mobilenet 进行迁移学习，本来模型为 16 M，经过压缩变为 3M 左右，发布到了 jsdelivr cdn，全球加速，永久有效。

TensorFlow.js 识别

模型也有了，现在只需要编写一些 TensorFlow.js 代码就可以进行识别了。

首先，加载模型文件：

const MODEL_PATH = 'https://cdn.jsdelivr.net/gh/lewis617/antd-icon-classifier@0.0.1/model/model.json';
model = await tfconv.loadGraphModel(MODEL_PATH);

然后，将图标截图转为 tensor：

tensor 是一种数据结构，很像多维数组，在 Tensorflow 中，模型输入输出的都是 tensor，所以不管是训练还是识别前，都需要将数据转为 tensor。

// 从图片转为 tensor
const img = tf.browser.fromPixels(imgEl).toFloat();

const offset = tf.scalar(127.5);
// 把一张图片从 [0, 255] 归一化到 [-1, 1].
const normalized = img.sub(offset).div(offset);

// 更改图片尺寸
let resized = normalized;
if (img.shape[0] !== IMAGE_SIZE || img.shape[1] !== IMAGE_SIZE) {
  const alignCorners = true;
  resized = tf.image.resizeBilinear(
normalized, [IMAGE_SIZE, IMAGE_SIZE], alignCorners,
  );
}

// 更改tensor的形状，使其满足模型要求
const batched = resized.reshape([-1, IMAGE_SIZE, IMAGE_SIZE, 3]);

然后，进行识别：

pred = model.predict(batched).squeeze().arraySync();
// 找出匹配度最高几个类别
const predictions = findIndicesOfMax(pred, 5).map(i => ({
    className: ICON_CLASSES[i],
    score: pred[i],
  }));
