极市导读



本工作提出将先验信息用于修改梯度数值，称为梯度重参数化，对应的优化器称为RepOptimizer。作者们着重关注VGG式的直筒模型，训练得到RepOptVGG模型，他有着高训练效率，简单直接的结构和极快的推理速度。 >>加入极市CV技术交流群，走在计算机视觉的最前沿

前言

在神经网络结构设计中，我们经常会引入一些先验知识，比如ResNet的残差结构。然而我们还是用常规的优化器去训练网络。在本工作中，我们提出将先验信息用于修改梯度数值，称为梯度重参数化，对应的优化器称为RepOptimizer。我们着重关注VGG式的直筒模型，训练得到RepOptVGG模型，他有着高训练效率，简单直接的结构和极快的推理速度。

论文链接：https://arxiv.org/abs/2205.15242

官方仓库：https://github.com/DingXiaoH/RepOptimizers

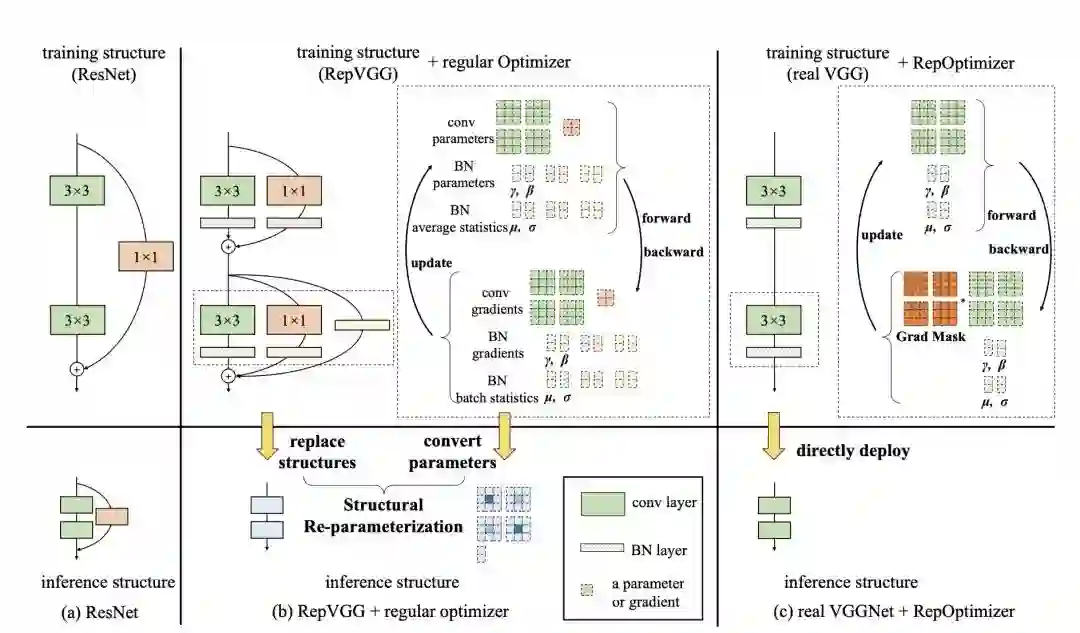

与RepVGG的区别

1. RepVGG加入了结构先验（如1x1，identity分支），并使用常规优化器训练。而RepOptVGG则是 将这种先验知识加入到优化器实现中
2. 尽管RepVGG在推理阶段可以把各分支融合，成为一个直筒模型。但是 其训练过程中有着多条分支，需要更多显存和训练时间。而RepOptVGG可是 真-直筒模型，从训练过程中就是一个VGG结构
3. 我们通过定制优化器，实现了结构重参数化和梯度重参数化的等价变换，这种变换是通用的，可以拓展到更多模型

将结构先验知识引入优化器

我们注意到一个现象，在特殊情况下，每个分支包含一个线性可训练参数，加一个常量缩放值，只要该缩放值设置合理，则模型性能依旧会很高。我们将这个网络块称为Constant-Scale Linear Addition(CSLA)我们先从一个简单的CSLA示例入手，考虑一个输入，经过2个卷积分支+线性缩放，并加到一个输出中：

我们考虑等价变换到一个分支内，那等价变换对应2个规则：

初始化规则

融合的权重需为：

更新规则

针对融合后的权重，其更新规则为：

这部分公式可以参考附录A中，里面有详细的推导一个简单的示例代码为：

import torch
import numpy as np

np.random.seed(0)
np_x = np.random.randn(1, 1, 5, 5).astype(np.float32)
np_w1 = np.random.randn(1, 1, 3, 3).astype(np.float32)
np_w2 = np.random.randn(1, 1, 3, 3).astype(np.float32)
alpha1 = 1.0
alpha2 = 1.0
lr = 0.1

conv1 = torch.nn.Conv2d(1, 1, kernel_size=3, padding=1, bias=False)
conv2 = torch.nn.Conv2d(1, 1, kernel_size=3, padding=1, bias=False)
conv1.weight.data = torch.nn.Parameter(torch.tensor(np_w1))
conv2.weight.data = torch.nn.Parameter(torch.tensor(np_w2))

torch_x = torch.tensor(np_x, requires_grad=True)
out = alpha1 * conv1(torch_x) + alpha2 * conv2(torch_x)

loss = out.sum()
loss.backward()

torch_w1_updated = conv1.weight.detach().numpy() - conv1.weight.grad.numpy() * lr
torch_w2_updated = conv2.weight.detach().numpy() - conv2.weight.grad.numpy() * lr

print(torch_w1_updated + torch_w2_updated)

import torch
import numpy as np

np.random.seed(0)
np_x = np.random.randn(1, 1, 5, 5).astype(np.float32)
np_w1 = np.random.randn(1, 1, 3, 3).astype(np.float32)
np_w2 = np.random.randn(1, 1, 3, 3).astype(np.float32)
alpha1 = 1.0
alpha2 = 1.0
lr = 0.1

fused_conv = torch.nn.Conv2d(1, 1, kernel_size=3, padding=1, bias=False)
fused_conv.weight.data = torch.nn.Parameter(torch.tensor(alpha1 * np_w1 + alpha2 * np_w2))

torch_x = torch.tensor(np_x, requires_grad=True)
out = fused_conv(torch_x)

loss = out.sum()
loss.backward()

torch_fused_w_updated = fused_conv.weight.detach().numpy() - (alpha1**2 + alpha2**2) * fused_conv.weight.grad.numpy() * lr
print(torch_fused_w_updated)

在RepOptVGG中，对应的CSLA块则是将RepVGG块中的3x3卷积，1x1卷积，bn层替换为带可学习缩放参数的3x3卷积，1x1卷积进一步拓展到多分支中，假设s，t分别是3x3卷积，1x1卷积的缩放系数，那么对应的更新规则为：

第一条公式对应输入通道==输出通道，此时一共有3个分支，分别是identity，conv3x3， conv1x1第二条公式对应输入通道！=输出通道，此时只有conv3x3, conv1x1两个分支第三条公式对应其他情况需要注意的是CSLA没有BN这种训练期间非线性算子(training-time nonlinearity)，也没有非顺序性(non sequential)可训练参数，CSLA在这里只是一个描述RepOptimizer的间接工具。那么剩下一个问题，即如何确定这个缩放系数

HyperSearch

受DARTS启发，我们将CSLA中的常数缩放系数，替换成可训练参数。在一个小数据集（如CIFAR100）上进行训练，在小数据上训练完毕后，我们将这些可训练参数固定为常数。具体的训练设置可参考论文

实验结果

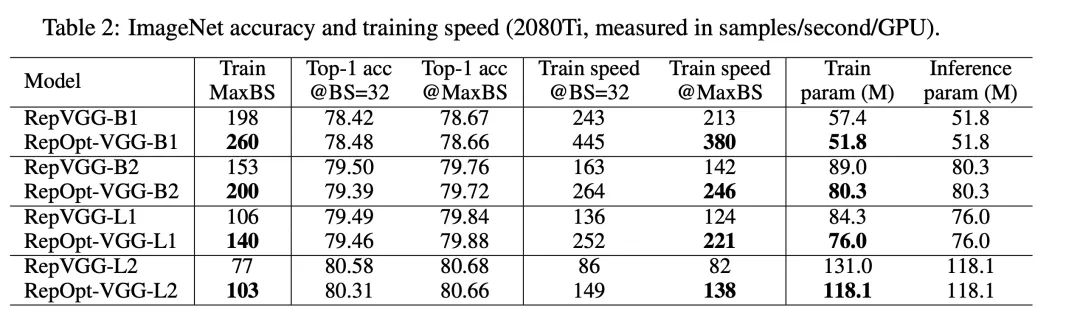

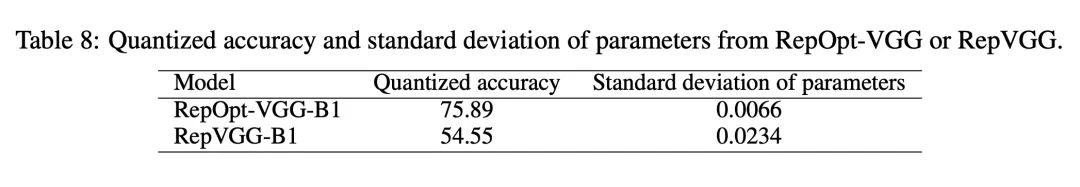

实验效果看上去非常不错，训练中没有多分支，可训练的batchsize也能增大，模型吞吐量也提升不少。在之前RepVGG中，不少人吐槽量化困难，那么在RepOptVGG下，这种直筒模型对于量化十分友好：

代码简单走读

我们主要看 repoptvgg.py 这个文件，核心类是 RepVGGOptimizer在reinitialize 方法中，它做的就是repvgg的工作，将1x1卷积权重和identity分支给融到3x3卷积中：

if len(scales) == 2:
    conv3x3.weight.data = conv3x3.weight * scales[1].view(-1, 1, 1, 1) \
                          + F.pad(kernel_1x1.weight, [1, 1, 1, 1]) * scales[0].view(-1, 1, 1, 1)
else:
    assert len(scales) == 3
    assert in_channels == out_channels
    identity = torch.from_numpy(np.eye(out_channels, dtype=np.float32).reshape(out_channels, out_channels, 1, 1))
    conv3x3.weight.data = conv3x3.weight * scales[2].view(-1, 1, 1, 1) + F.pad(kernel_1x1.weight, [1, 1, 1, 1]) * scales[1].view(-1, 1, 1, 1)
    if use_identity_scales:     # You may initialize the imaginary CSLA block with the trained identity_scale values. Makes almost no difference.
        identity_scale_weight = scales[0]
        conv3x3.weight.data += F.pad(identity * identity_scale_weight.view(-1, 1, 1, 1), [1, 1, 1, 1])
    else:
        conv3x3.weight.data += F.pad(identity, [1, 1, 1, 1])

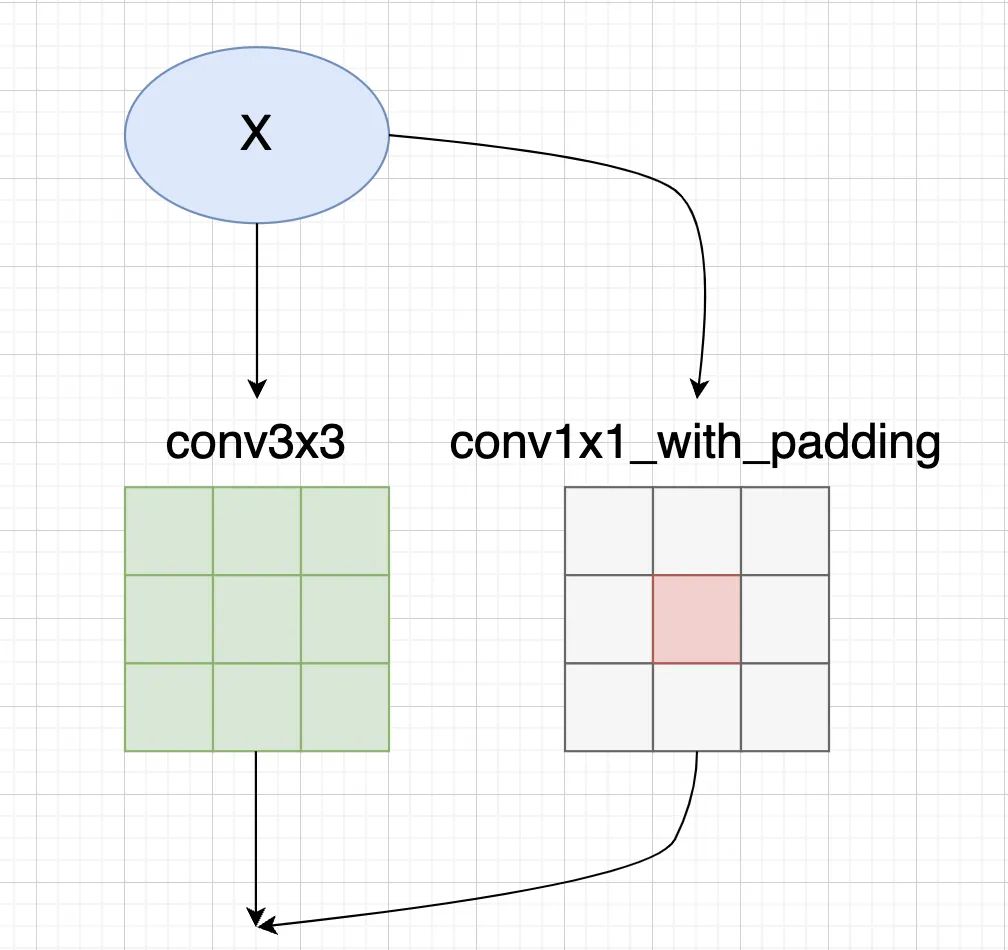

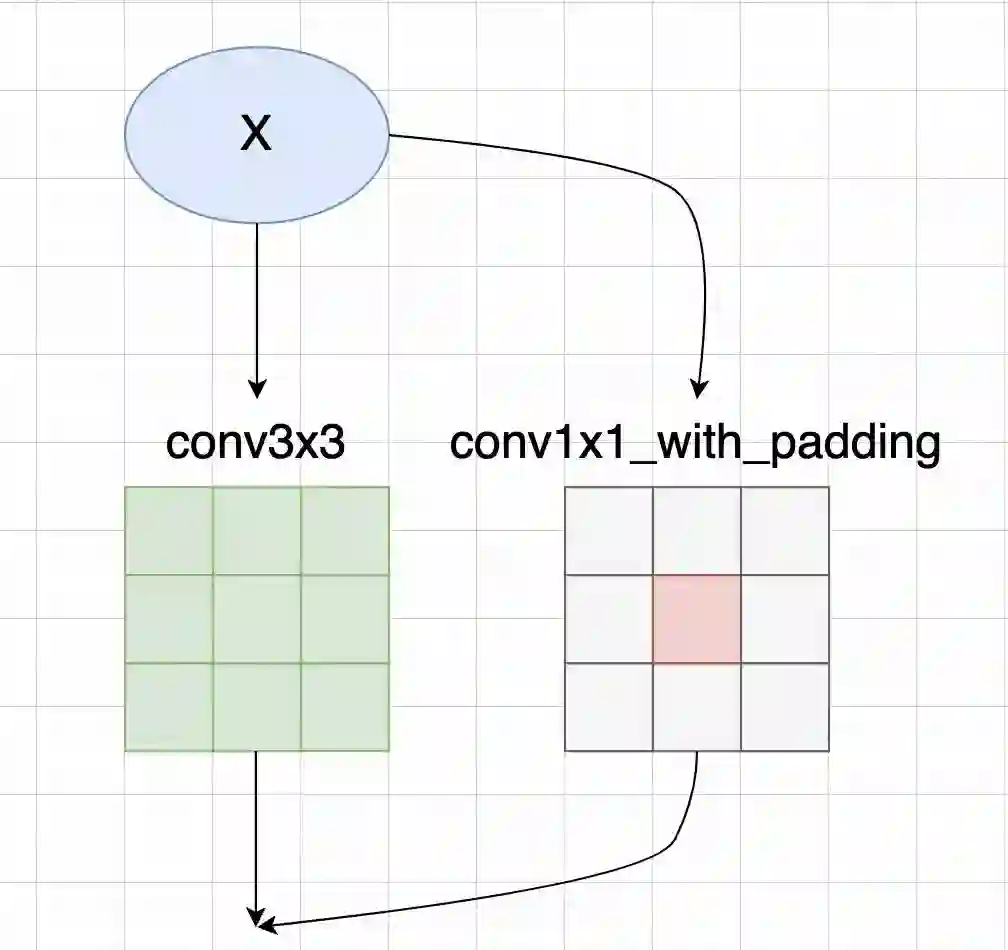

然后我们再看下GradientMask生成逻辑，如果只有conv3x3和conv1x1两个分支，根据前面的CSLA等价变换规则，conv3x3的mask对应为：

mask = torch.ones_like(para) * (scales[1] ** 2).view(-1, 1, 1, 1)

而conv1x1的mask，需要乘上对应缩放系数的平方，并加到conv3x3中间：

mask[:, :, 1:2, 1:2] += torch.ones(para.shape[0], para.shape[1], 1, 1) * (scales[0] ** 2).view(-1, 1, 1, 1)

如果还有Identity分支，我们则需要在对角线上加上1.0(Identity分支没有可学习缩放系数)

mask[ids, ids, 1:2, 1:2] += 1.0

如果有不明白Identity分支为什么对应的是对角线，可以参考下笔者的图解RepVGG

总结

这篇文章出来有段时间了，但是好像没有很多人关注。在我看来这是个实用性很高的工作，解决了上一代RepVGG留下的小坑，真正实现了训练时完全直筒的模型，并且对量化，剪枝友好，十分适合实际部署。
