量子技术新应用:有效提升甚低频通信带宽!

2018 年 1 月 3 日 IntelligentThings John

导读


近日,美国国家标准与技术研究院(NIST)的研究人员利用量子物理技术和甚低频磁信号在GPS和普通手机信号等无线电信号无法可靠工作,甚至完全无法工作的地方例如室内、城市峡谷、水下、地下,展开有效地通信和测绘。


背景


说起定位、导航、测绘,我们首先会想到的是GPS。但是某些特定场景中,例如室内、城市峡谷、水下、地下,GPS信号会受到极大的限制,甚至无法开展工作。


GPS信号无法深入地渗透到水、泥土或者建筑物墙体中,甚至根本无法在这些物体中传播。因此,潜艇或者地下活动例如矿藏测量,就无法使用GPS信号。在室内,或者是户外的摩天大楼之间,GPS以及其他无线电信号的工作效果都有可能不好。再比如战争或者灾害救援期间,堆满碎石瓦砾的环境,以及电磁干扰设备,都会阻碍无线电信号的传输,从而影响士兵完成任务。


然而,甚低频(VLF)无线电信号可以作为解决上述问题的一种方案。VLF无线电波的频率范围是3~30kHz,传输距离远,穿透能力强。它可以穿透建筑材料、水和泥土。这种甚低频信号已广泛应用于军用和民用领域,例如:潜艇通讯、远距离通信、超远距离导航、远距离导航、无线心跳频率检测器、地球物理学研究和灾害救援等。在诸多应用中,潜艇水下通信的应用最为突出,它能够解决岸上指挥所与海上潜艇进行远距离、大深度通信的难题。

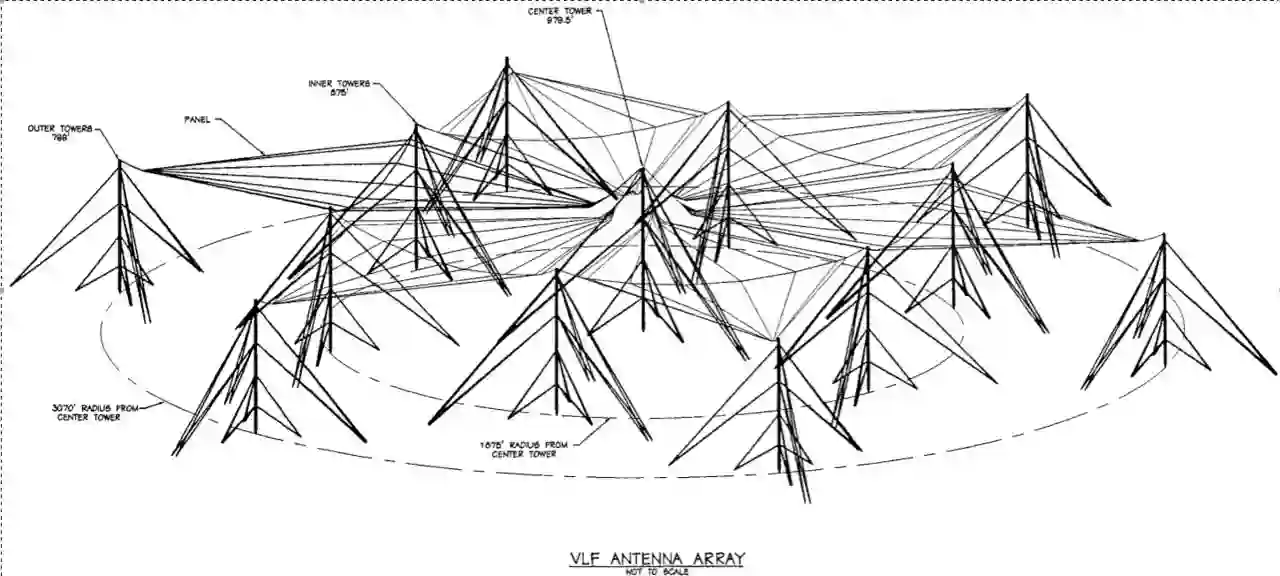

(图片来源: 维基百科


创新


近日,美国国家标准与技术研究院(NIST)的研究人员利用量子物理技术和甚低频数字调制的磁信号,在GPS和普通手机信号等无线电信号无法可靠工作,甚至完全无法工作的地方,例如室内、城市峡谷、水下、地下,展开有效地通信和测绘。


(图片来源:Burrus/NIST


该研究成果发表于《科学仪器评论》(Review of Scientific Instruments)杂志。


技术


VLF电磁场已经在潜艇的水下通信中使用。但是,它携带音频或者视频数据的能力不足,只能进行单向的文字传输。此外,潜艇还必需拖着笨重的天线,慢慢地上升到潜望深度(水面以下18米或者60英尺),才能进行通信。


NIST的项目负责人 Dave Howe 表示:“包含磁信号在内的甚低频通信的最大问题就是,接收机的低灵敏度以及现有的发射机和接收机的带宽极为有限


他说:“通过量子传感器可以获取到的最佳的磁场灵敏度。量子方案也为达到如同手机一样的高带宽通信提供了可能性我们需要带宽,以便在水下或者其他险恶的环境中传输音频。”


作为向目标迈进的一步,NIST研究人员演示了,通过依赖于铷原子量子特性的磁场传感器,检测数字调制的磁信号,其中传输的信息由二进制的比特位0和1组成。NIST的技术使得磁场发生变化,以便调制或控制由原子产生的频率,具体说也就是改变信号波形的水平和垂直位置。

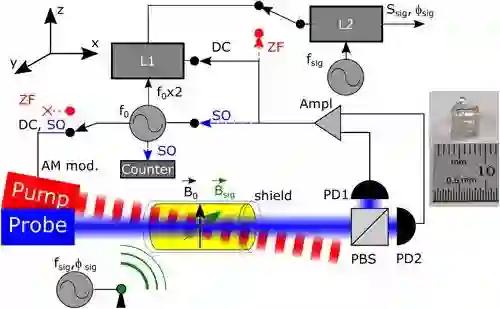

(图片来源:参考资料【2】


Howe 表示:“原子提供了灵敏度很高的快速响应脉冲。经典的通信系统会折衷考虑带宽和灵敏度。现在我们通过量子传感器可以二者兼顾。”


传统意义上,这种原子的磁强计是用于测量自然产生的磁场。但是,在NIST的项目中,它们被用于接受经过编码的通信信号。未来,他们还计划开发改良的发射机。


Howe 表示,量子方法比传统的磁传感器技术更加灵敏,可以用于通信。研究人员也演示了一种信号处理技术,用于降低环境磁噪音,例如来自电网的磁噪音会限制通信范围。这意味着接收机可以检测更微弱的信号,或者信号的传输范围将得以提升。


为了进行这些研究,NIST开发了一种直流(DC)磁强计,其中的偏振光作为一种检测器,用于测量由磁场引发的铷原子“自旋”。原子存在于微小的玻璃容器中。原子的自旋速率的变化,与直流磁场中的振荡相对应,这种振荡创造出交流电信号,或者光线检测器中的电压,对于通信来说更有用处。


这种“光泵浦”(optically pumped)磁强计,除了具有高灵敏度,还具有可在室温下操作、体积小、低功耗、低成本、减少干扰等优点。这种类型的传感器不会产生偏移或者需要校准。


在NIST的测试中,传感器检测到的信号明显弱于典型的环境磁场噪音。这种传感器检测到的数字调制的磁场信号强度为1微微特斯拉(地球磁场强度的百万分之一),而且频率甚至低于1 kHz。调制技术抑制了环境噪音,它的谐波(harmonics)有效增加了信道容量。


为了评估通信和位置范围限制,研究人员也进行了计算。在NSIT测试中,对于一个良好的信噪比来说,在室内噪音环境下的空间范围是几十米,但是如果噪音降低至传感器的灵敏度级别,那么范围将扩展至几百米。Howe
表示:“这比室内的更好。”


Howe 解释道,准确定位更具挑战性。位置测量不确定度为16米,比3米的目标值要高很多,但是未来的噪声抑制技术、传感器带宽的增加、精准提取距离测量值的改进的数字算法,都可以改善这种测量


为了进一步提升性能,NIST 团队现在正在构建和测试客制化的量子磁强计。Howe 表示,该设备就好像一个原子钟,将检测到原子内部能级之间的切换及其他特性。研究人员希望通过提升传感器的灵敏度,从而扩展低频磁场信号的范围,更有效地抑制噪音,增加并有效利用传感器的带宽。


价值


这种量子传感器不仅具有最佳的磁场灵敏度,也帮助提升了甚低频通信的带宽这项技术将帮助水手、士兵、勘测员等更多行业人员的工作,惠及甚低频通信的诸多应用领域。


未来


Howe 表示,NIST的方案需要创造一个全新的领域,它结合了量子物理和低频磁信号。团队计划通过开发低噪音振荡器,以改善接收机与发射机之间的时序,同时研究如何利用量子物理超越现有的带宽限制。


关键字


量子技术通信定位传感器


参考资料


【1】https://www.nist.gov/news-events/news/2018/01/quantum-radio-may-aid-communications-and-mapping-indoors-underground-and

【2】V. Gerginov, F. C. S. da Silva, D. Howe. Prospects for magnetic field communications and location using quantum sensors. Review of Scientific Instruments, 2017; 88 (12): 125005 DOI: 10.1063/1.5003821
