侧信道攻击，从喊666到入门之——Unicorn的环境构建
0x00 前言
Unicorn可以模拟多种指令集的代码，在很多安全研究领域有很强大的作用，但是由于需要从头自己布置栈空间，代码段等虚拟执行环境，阻碍了他的使用，本文将会分析一个实例，并介绍Unicorn虚拟运行环境的构建。
本文的例子是一个白盒实现的DES算法，在riscrue的文章Unboxing the white box[1]中介绍了白盒攻击的类侧信道和类错误注入方法，并用这个程序作为例子。在riscure的代码中，由于python2和3对于字符串和bytes关系的变化很大，代码基本不可用。让我们来从头分析这个程序并编写设计Unicorn的代码。
Unicorn虽然可以脱离平台执行，但是在程序虚拟运行环境的设计阶段，逆向甚至动态调试都是不可避免的，Unicorn的运行环境构建分为：
代码与程序段加载
栈配置
特殊寄存器配置
外部调用patch
Unicorn中调试
0x001 代码与程序段加载
在这个过程中，我们需要把代码像正常程序加载一样放进我们的虚拟内存中，一般的步骤是，首先实例化一个CPU对象出来：
1mu =Uc(UC_ARCH_X86, UC_MODE_32)
上面这句话就是实例化了一个x86架构32位的CPU出来，之后就可以开始代码的加载和其他初始化（其他架构的配置请参考Unicorn官方文档）。代码段的加载以及接下来内存栈的初始化都可以使用如下的模板：
1mu.mem_map(address, size) #分配一个内存空间，起始地址位address，大小为size
2mu.mem_write(address, data) #在内存地址为address的位置存入data
首先进行代码段的载入，我们需要扫描ELF文件，根据程序头找到其中的代码段并进行加载。
1elf =ELFFile(open("./wbDES",'rb'))
2for seg in elf.iter_segments():
3 if seg.header.p_type =="PT_LOAD":
4 data =seg.data()
5 mapsz =PAGE_SIZE*int((len(data) +PAGE_SIZE)/PAGE_SIZE)
6 addr =seg.header.p_vaddr -(seg.header.p_vaddr %PAGE_SIZE)
7 mu.mem_map(addr, mapsz)
8 mu.mem_write(seg.header.p_vaddr, data)
在进行内存分配的时候，要注意对齐，按内存页的最小值倍数进行分配。
0x002 栈配置
接下来需要对栈开始配置，在开始配置栈之前，我们需要动态调试确定一下指定函数调用之前，栈里有什么东西。使用gdb对main函数进行调试，在main函数的开始处 0x80484c4设置断点并输入参数，启动GDB：
我们可以看出，main函数的栈结构是这样的：
| 地址 | 数值 | 内容 | 备注 |
|---|---|---|---|
| 0xffffce8c----(esp) | 0xf7c29637 | RET | |
| 0xffffce90----(esp+4) | 9 | argc | |
| 0xffffce94----(esp+8) | 0xffffcf24 | argv | 传入指针 |
我们继续查看0xffffcf24的内容：
1pwndbg> x/16sx 0xffffcf24
20xffffcf24: 0xffffd125 0xffffd137 0xffffd13a 0xffffd13d
30xffffcf34: 0xffffd140 0xffffd143 0xffffd146 0xffffd149
40xffffcf44: 0xffffd14c 0x00000000 0xffffd14f 0xffffd15a
50xffffcf54: 0xffffd16c 0xffffd19a 0xffffd1b0 0xffffd1bf
继续查看0xffffd125的内容，发现：
1pwndbg> x/16wx 0xffffd125
20xffffd125: 0x6d6f682f 0x696d2f65 0x2f62772f 0x45446277
30xffffd135: 0x32310053 0x00343300 0x37003635 0x62610038
40xffffd145: 0x00646300 0x31006665 0x44580066 0x54565f47
50xffffd155: 0x373d524e 0x47445800 0x5345535f 0x4e4f4953
如果不够直观，可以选择打印字符串：
1pwndbg> x/10s 0xffffd125
20xffffd125: "/home/mi/wb/wbDES"
30xffffd137: "12"
40xffffd13a: "34"
50xffffd13d: "56"
60xffffd140: "78"
70xffffd143: "ab"
80xffffd146: "cd"
90xffffd149: "ef"
100xffffd14c: "1f"
110xffffd14f: "XDG_VTNR=7"
到目前为止，我们可以确定栈空间是什么样子的。
首先，main函数有两个参数，一个是 argc为9，另一个是一个指针，指向一个指针数组，指针数组的第一个指针指向的是字符串"/home/mi/wb/wbDES"，第二个指向“12”，第三个指向“34”以此类推。接下来，根据分析所得的信息，开始进行栈空间参数的构建。
首先申请一段栈空间。
1STACK = 0xbfff0000
2STACK_SIZE = 0x10000
3mu.mem_map(STACK, STACK_SIZE)
栈的开始地址选择除了0x0附近之外的什么地方都可以，满足对齐即可，大小尽量大一些。
1SP = STACK +STACK_SIZE - 0x800
之后设置SP指针的位置，由于栈是向低地址增长的，所以我们有0x800大小的空间可以部署那些字符串参数。
1mu.reg_write(UC_X86_REG_ESP, SP)
2mu.reg_write(UC_X86_REG_EBP, SP)
设置ESP指针，有上图可知，EBP指针为0，表示函数中没有用到EBP寻址，为了安全起见设置程和ESP一样。
接下来开始布置值字符串，代码如下：
1start =0x100
2a = "./wbDES\x00"
3mu.mem_write(SP+start, a.encode())
4argv =[SP+start]
5start +=8
6for i in range(8):
7 argv.append(SP+start)
8 mu.mem_write(SP+start, b'ab')
9 start +=2
10 mu.mem_write(SP+start, bytes('\x00','utf-8'))
11 start +=1
之后开始布置指针数组：
1i =0
2for arg in argv:
3 mu.mem_write(SP+0x200+i*4, p32(arg))
4 i +=1
5# NULL
6mu.mem_write(SP+0x200+i*4, p32(0))
最后开始布置函数参数那个区域的栈：
1RET = STACK
2mu.mem_write(SP+0x0, p32(RET)) # Return address @ sp
3mu.mem_write(SP+0x04, p32(len(argv))) # argc
4mu.mem_write(SP+0x08, p32(SP +0x200)) # argv
把返回地址写为栈顶的意义在于，在我们启动unicorn的时候，需要传入程序开始执行的位置和终止的位置，这样写实际上就是让函数返回到栈里，之后把栈顶的指针设置成结束位置，就不用去找函数终止的位置了。
0x003 Unicorn中调试
配置好了栈空间之后，我们还要看一下自己的配置对不对，和调试器中的值进行对比。可以使用：
1print(mu.mem_read(SP+0x100,64).hex())
打印出SP+0x100位置64个字节的值，与GDB进行对比。
现在我们来分别对比一下三个位置布置的对不对。
1print(mu.mem_read(SP+0x100,64).hex())#字符串
2print(mu.mem_read(SP+0x200,64).hex())#数组指针
3print(mu.mem_read(SP,64).hex()) #main参数
对应得到：
12e2f7762444553006162006162006162006162006162006162006162006162000000000000000000000000000000000000000000000000000000000000000000 #字符串
200f9ffbf08f9ffbf0bf9ffbf0ef9ffbf11f9ffbf14f9ffbf17f9ffbf1af9ffbf1df9ffbf00000000000000000000000000000000000000000000000000000000 #数组指针
30000ffbf0900000000faffbf00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 #main参数
1pwndbg> x/80xb 0xffffce8c
20xffffce8c: 0x37 0x96 0xc2 0xf7 0x09 0x00 0x00 0x00
30xffffce94: 0x24 0xcf 0xff 0xff 0x4c 0xcf 0xff 0xff
40xffffce9c: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
50xffffcea4: 0x00 0x00 0x00 0x00 0x00 0x30 0xdc 0xf7
60xffffceac: 0x04 0xdc 0xff 0xf7 0x00 0xd0 0xff 0xf7
70xffffceb4: 0x00 0x00 0x00 0x00 0x00 0x30 0xdc 0xf7
80xffffcebc: 0x00 0x30 0xdc 0xf7 0x00 0x00 0x00 0x00
90xffffcec4: 0x67 0x1b 0x4d 0xc1 0x77 0xd5 0xfb 0xbb
100xffffcecc: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
110xffffced4: 0x00 0x00 0x00 0x00 0x09 0x00 0x00 0x00
12#0000ffbf0900000000faffbf00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
1pwndbg> x/80xb 0xffffcf24
20xffffcf24: 0x25 0xd1 0xff 0xff 0x37 0xd1 0xff 0xff
30xffffcf2c: 0x3a 0xd1 0xff 0xff 0x3d 0xd1 0xff 0xff
40xffffcf34: 0x40 0xd1 0xff 0xff 0x43 0xd1 0xff 0xff
50xffffcf3c: 0x46 0xd1 0xff 0xff 0x49 0xd1 0xff 0xff
60xffffcf44: 0x4c 0xd1 0xff 0xff 0x00 0x00 0x00 0x00
70xffffcf4c: 0x4f 0xd1 0xff 0xff 0x5a 0xd1 0xff 0xff
80xffffcf54: 0x6c 0xd1 0xff 0xff 0x9a 0xd1 0xff 0xff
90xffffcf5c: 0xb0 0xd1 0xff 0xff 0xbf 0xd1 0xff 0xff
100xffffcf64: 0xfd 0xd1 0xff 0xff 0x2c 0xd2 0xff 0xff
110xffffcf6c: 0x4e 0xd2 0xff 0xff 0x5f 0xd2 0xff 0xff
12#00f9ffbf08f9ffbf0bf9ffbf0ef9ffbf11f9ffbf14f9ffbf17f9ffbf1af9ffbf1df9ffbf00000000000000000000000000000000000000000000000000000000
1pwndbg> x/80xb 0xffffd125
20xffffd125: 0x2f 0x68 0x6f 0x6d 0x65 0x2f 0x6d 0x69
30xffffd12d: 0x2f 0x77 0x62 0x2f 0x77 0x62 0x44 0x45
40xffffd135: 0x53 0x00 0x31 0x32 0x00 0x33 0x34 0x00
50xffffd13d: 0x35 0x36 0x00 0x37 0x38 0x00 0x61 0x62
60xffffd145: 0x00 0x63 0x64 0x00 0x65 0x66 0x00 0x31
70xffffd14d: 0x66 0x00 0x58 0x44 0x47 0x5f 0x56 0x54
80xffffd155: 0x4e 0x52 0x3d 0x37 0x00 0x58 0x44 0x47
90xffffd15d: 0x5f 0x53 0x45 0x53 0x53 0x49 0x4f 0x4e
100xffffd165: 0x5f 0x49 0x44 0x3d 0x63 0x32 0x00 0x58
110xffffd16d: 0x44 0x47 0x5f 0x47 0x52 0x45 0x45 0x54
12#2e2f7762444553006162006162006162006162006162006162006162006162000000000000000000000000000000000000000000000000000000000000000000
对比之后发现正确，如果不正确，需要更改代码进行微调。
接下来，我们需要设置一个调试hook，该hook函数的callback会在每句指令执行之前执行，便于我们发现问题。
1def hook_code(mu, address, size, user_data):
2 print('>>> Tracing instruction at 0x%x, instruction size = 0x%x' %(address, size))
之后注册hook：
1mu.hook_add(UC_HOOK_CODE, hook_code)
开始执行：
1mu.emu_start(entry, RET)

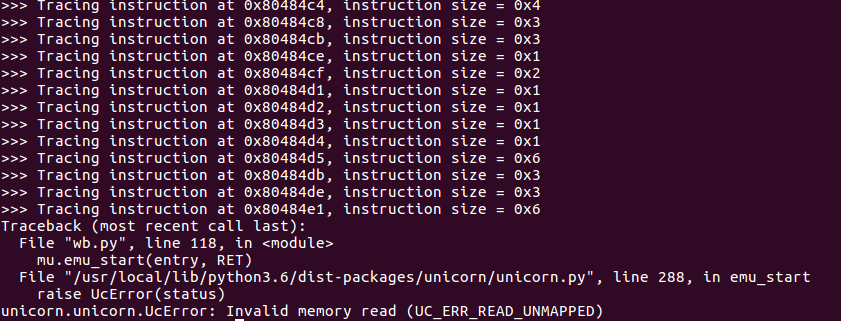

很不幸，程序挂了，Unicorn给出里一个读取未分配空间的异常：

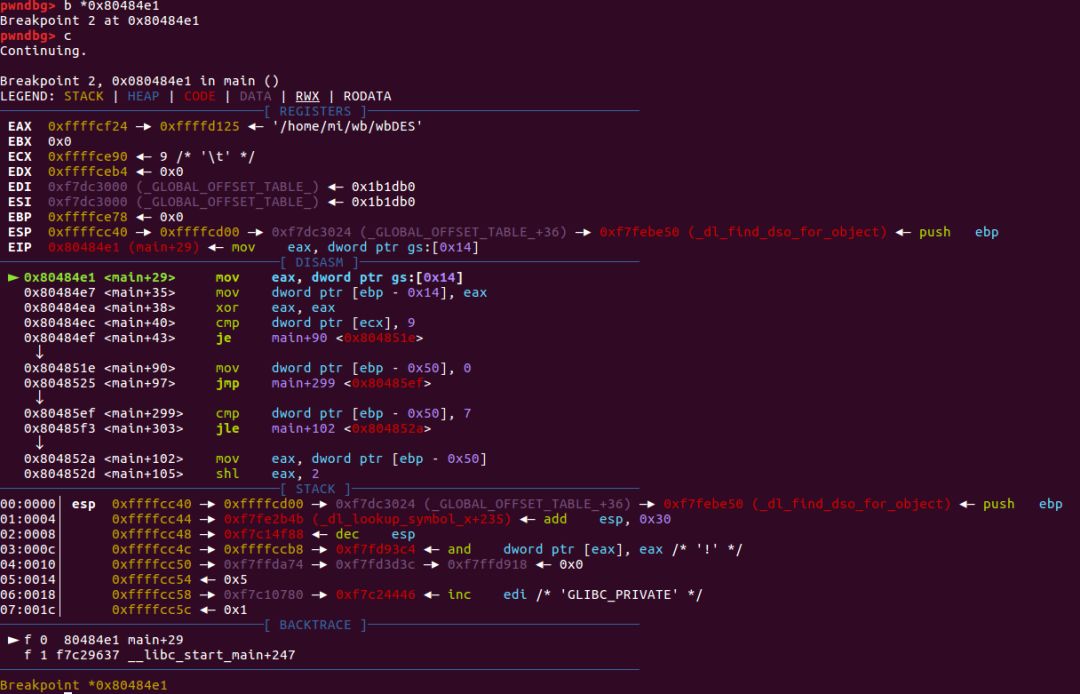

因为我们有调试，可以发现这个位置是在执行到0x80484e1的时候发生的，我们看下这个地址是什么指令。
发现是有关gs:0x14的操作，这个指令应该是栈cookie的操作，我们没分配的寄存器unicorn默认为0，所以我们需要在0x0空间给gs分配一个空间，这句话就可以跑过去了。
1mu.mem_map(0, 0x1000)

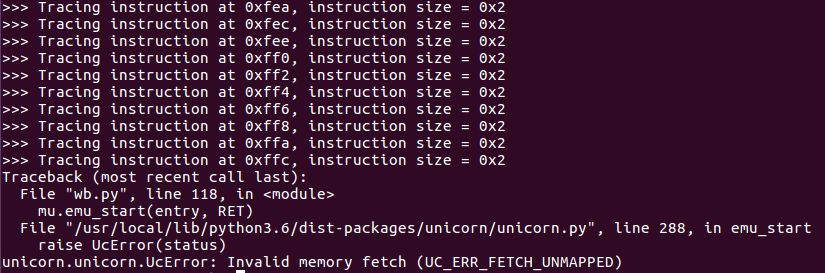

之后再运行：

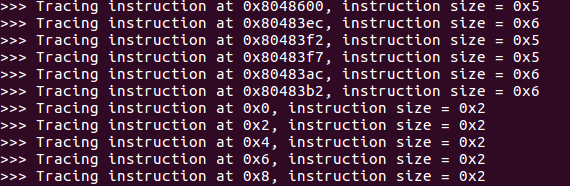

发现程序好像跑飞了，往上翻，找到：

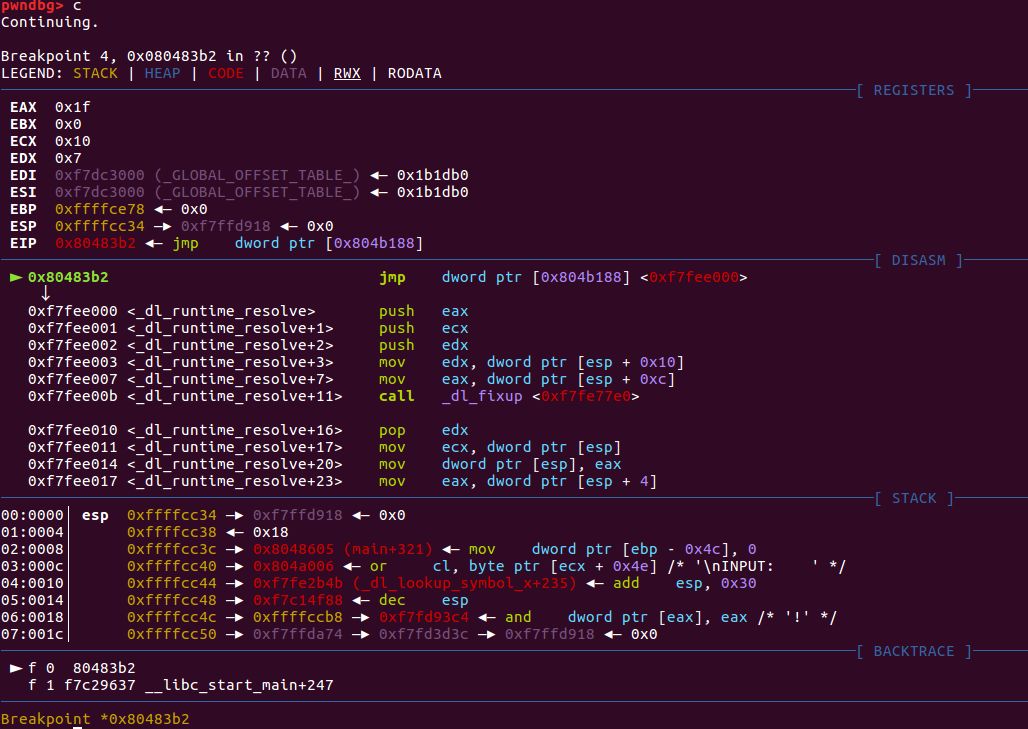

下断点调试，发现是跑到外部函数调用上去了：
分析之后发现，在main函数中有两处外部函数调用，我们直接patch掉他们的plt，让他们直接返回。
1mu.mem_write(0x80483BC, bytes('\xc3','utf-8'))
2mu.mem_write(0x80483EC, bytes('\xc3','utf-8'))
之后再运行就没有问题了。

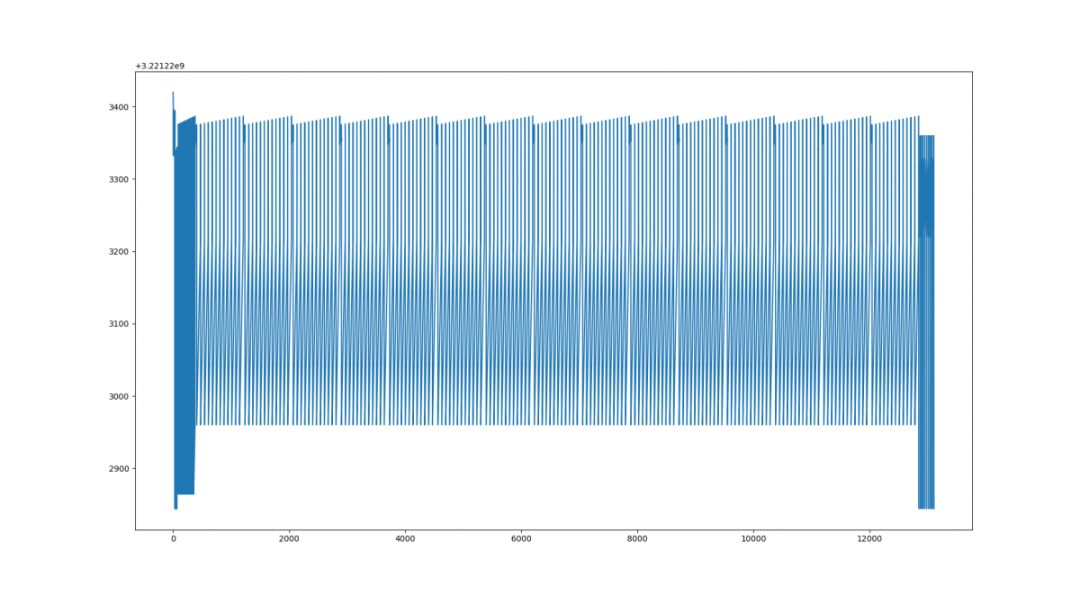

我还针对栈的读取设置了hook，每次内存的写地址都会被记录，得到如下的图：
可以清楚的发现DES算法的轮结构，unicorn的调教到此完成，为下一步的研究做准备。
0x004 参考
[1]https://www.riscure.com/publication/unboxing-white-box/
[2]https://www.unicorn-engine.org/
[3]http://www.whiteboxcrypto.com/challenges.php
