iPad 2018为什么这么便宜，看这张拆解图就明白了

本文来自威锋网

4月3日，随着第六代iPad陆续到货千家万户，国外知名专注于拆解维修测 =iFixit也对其进行了详尽拆解

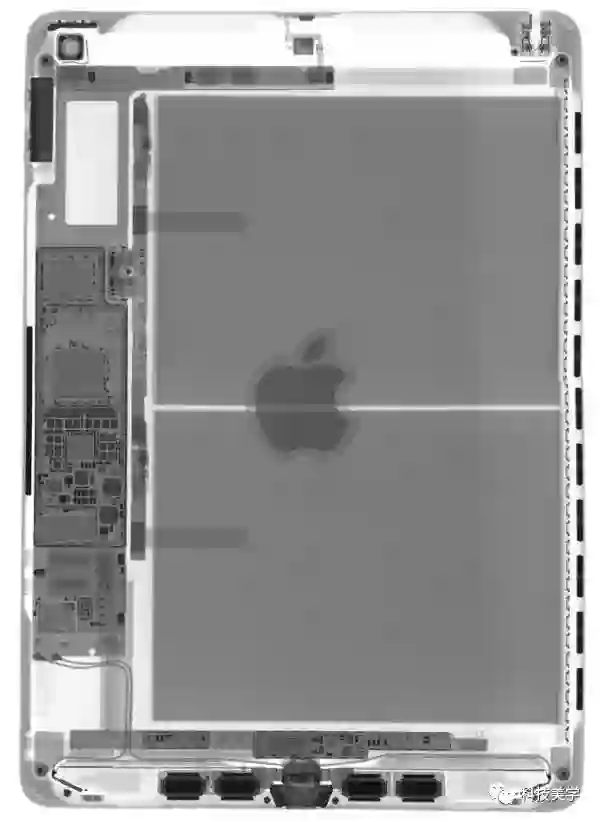

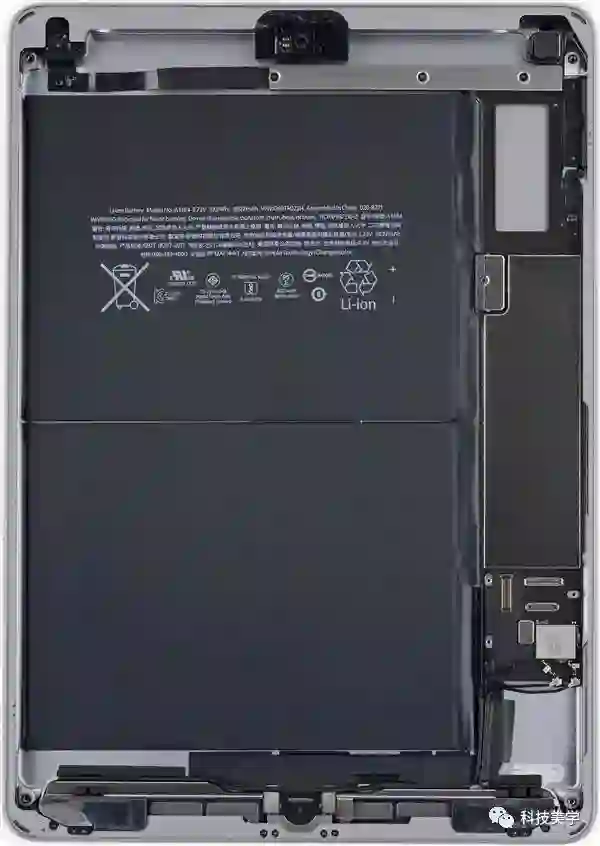

iFixit的专家朋友Creative Electron提供的X光图片，没错！内部构造基本与上一代iPad产品的布局几乎一致，只有十分细微的差异：

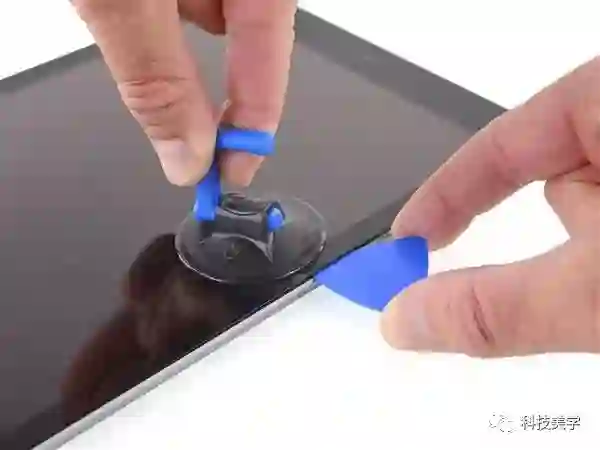

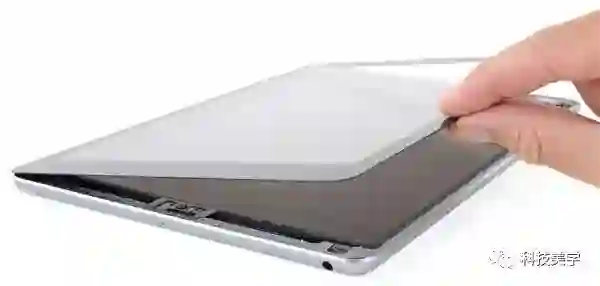

与上一代iPad一样，六代iPad的LCD 和触控传感器并没有用全贴合（压合一体化）的设计，正面玻璃轻松撬开，并且可以分开更换。

仔细看这张，表面的玻璃和下面的显示屏是分开的。

这种非全贴合屏幕，成本较低，显示效果也一般。

老模具加上非全贴合屏幕是新iPad便宜的重要原因。

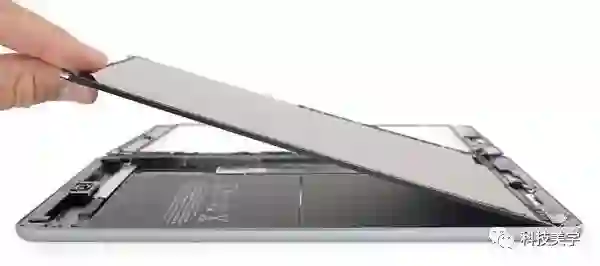

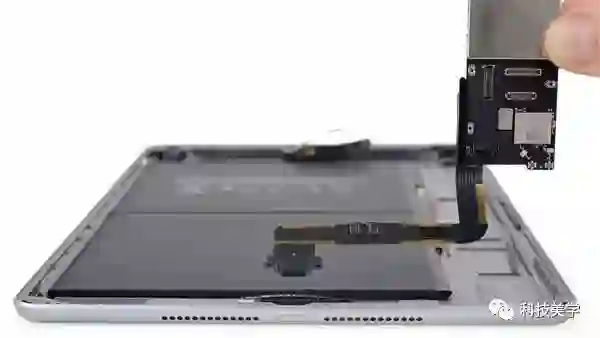

继续扭开一些螺丝之后，就能够举起 LCD 液晶面板将其与主板分开：

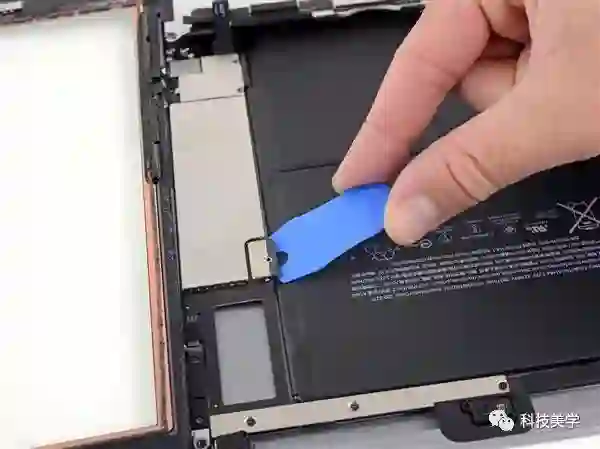

当然了，安全第一!还是要使用电池分离拨片把电池从主板上断开来防止任何灾难：

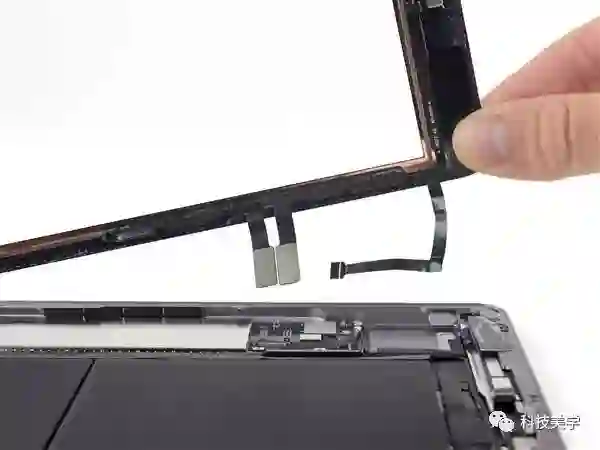

两根数字面板连接电缆，但看起来与去年略有不同，有可能因为增加 Apple Pencil 的支持才做出的改变：

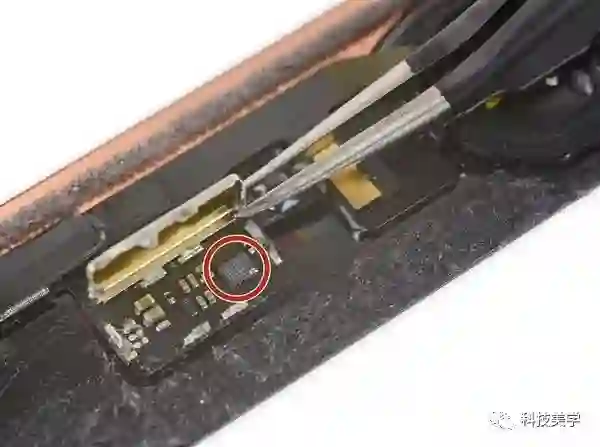

NXP 8461A1，这是为 Touch ID 指纹传感器打造的组件：

苹果产品的内部设计总是如此华丽，最近多款产品的内部构造布局图片被用来当做墙纸使用，所以下面这张新 iPad 的图同样很适合给大家拿来做墙纸：

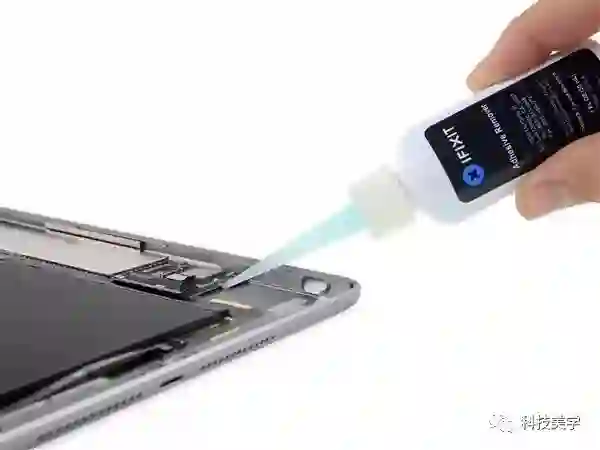

强力黏合剂把主板粘了，所以要用一些特别液体来使其分离。

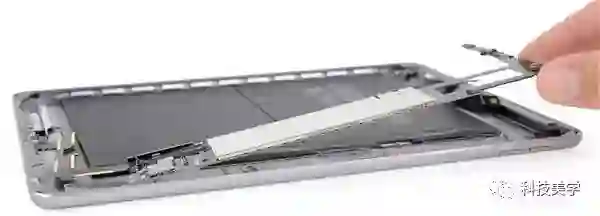

经过一番胶水大战之后，恼人的黏合剂很快就让位了，而主板则可轻而易举的取出来：

Lightning 接口部分，这是日常使用频率很高的部件，如果真的是主板上唯一出了问题的部件，那么将需要通过微烙铁来完成更换，很简单但需要一定的技术：

下面是主板样貌：

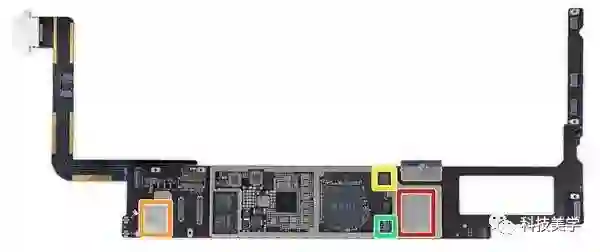

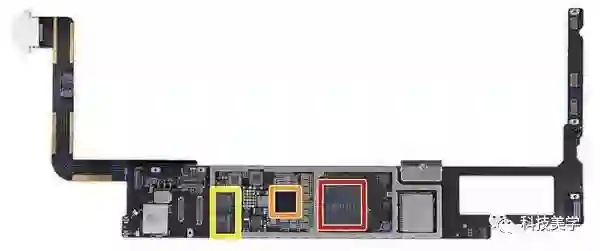

红色：Apple A10 Fusion APL1W24 SoC (iPhone 7 也是这枚) + 2 GB 镁光 D9VBD LPDDR4 内存

橙色：Apple 343500203-A0,可能是电源管理 IC，之前 iPad 五代是 343S001441-A0

黄色：2x 博通（Broadcom） BCM15900B0 触控主控 ― 10.5 英寸和 12.9 英寸 iPad Pro 都采用此芯片。

或许 Apple Pencil 的支持要归功于这枚来自“Pro”级的芯片。主板另一部分芯片标记如下，需要注意的是，背部并没有其他 IC 元件了：

红色：东芝 TSB3236LX3536TWNB1 32 GB 闪存储存

橙色：USI 339S00448 Wi-Fi/蓝牙 模块

黄色：恩智浦 NXP80V18PN80V NFC 主控

绿色：Cirrus Logic CS42L83A 低功耗音频编解码芯片

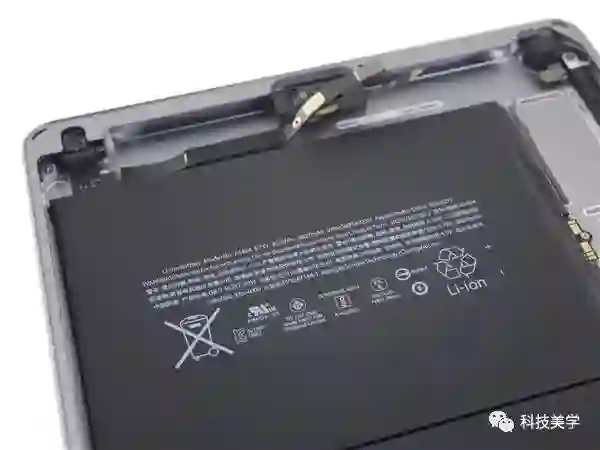

苹果继续使用了五代 iPad 相同的锂电池，型号 A1484，容量为 32.9 Wh。

通常情况下，同样的容量+更先进的芯片，通常意味着功耗会变得更低，前提是新增的功能没有进行抵消的情况下。

iFixit 表示，这块电池没有焊接，但是和 iPad 5一样使用了大量粘合剂，所以拆出障碍不小。

之前苹果 12.9 英寸 iPad Pro 电池虽然也不是易拉胶，但依然给人一种可轻换电池的假象，可是之后就再也没有这等好事了：

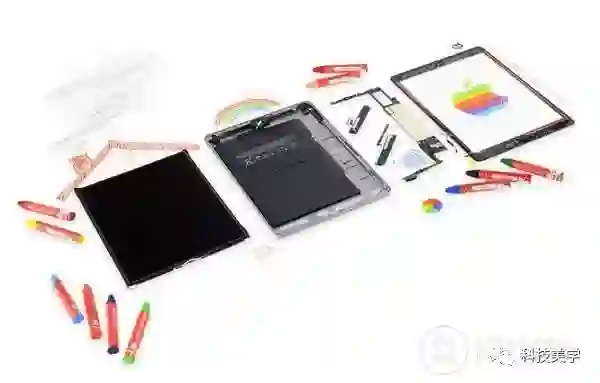

拆解全家福：

iFixit的总结，六代iPad的可修复性评分得到了 2 分（10代表最容易修复）：

- LCD在前玻璃面板拆开后就可以非常简单的更换。

- 因为是非全贴合，有间隙，所以即便跌落损坏单独更换玻璃和 LCD 成本大大降低。

- 但是，就像之前所有 iPad 一样，前面板用强力胶水固定，在维修的过程中有非常大的可能会造成前面板玻璃的损坏。

- 大量的粘合剂把所有内部东西粘在一起，电池更换特别具有挑战性。

- LCD由海绵胶条固定，拆解的时候很有可能会造成屏幕碎裂。
