摈弃传统模式，蚂蚁金服如何实现K8S集群自动化运维？

2018 年 8 月 14 日 DBAplus社群

此文章分享了蚂蚁金服进行自动化运维大规模Kubernetes集群的实践经历。

“大规模Kubernetes集群”主要体现在几十个Kubernetes集群，十万级别的Kubernetes Worker节点。蚂蚁金服使用Operator的模式去运维Kubernetes集群，能便捷、自动化的管理Kubernetes集群生命周期，做到“Kubernetes as a Service”。

此文适合Kubernetes爱好者，Kubernetes架构师，以及PE/SRE阅读。

一、前序知识

Kubernetes架构介绍

此章节简单介绍了Kubernetes集群的架构，主要是面向刚学习Kubernetes的同学，对于熟悉Kubernetes的同学，此章节可以跳过。

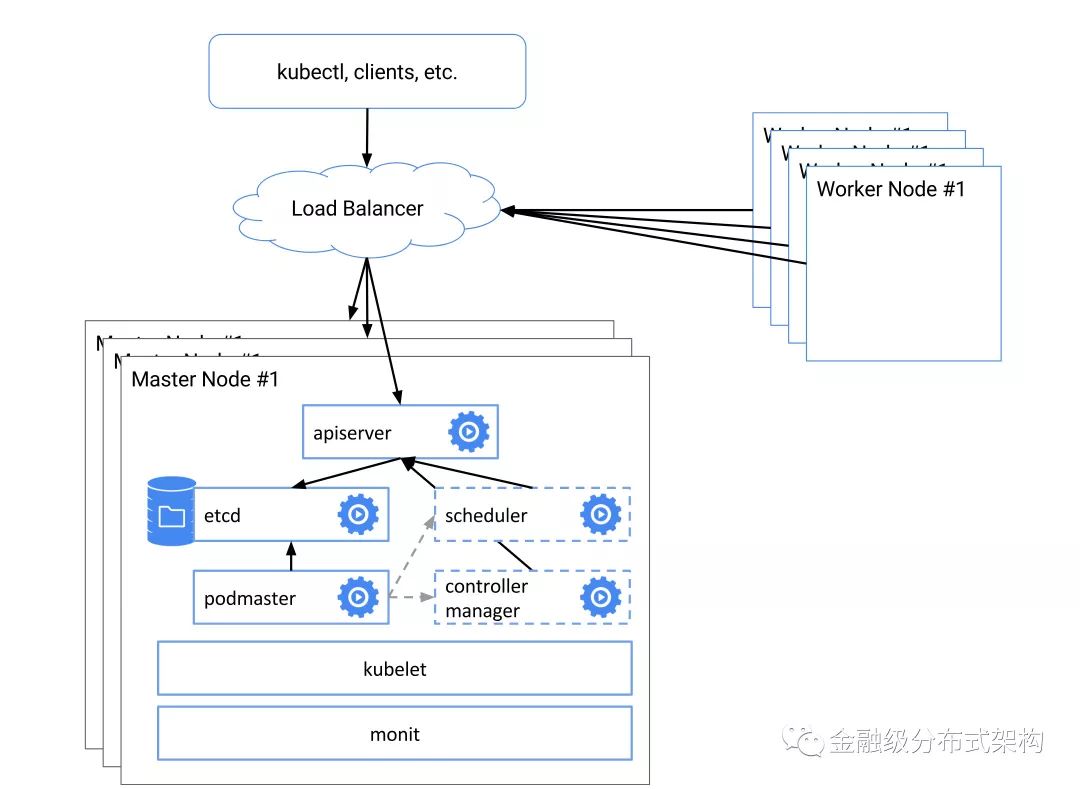

如上图，一个Kubernete集群由Master节点和Worker节点组成。

在一个高可用Kubernetes集群下面，Master节点一般为3台，在它们上面需要运行Kubernetes Master组件。Kubernetes Master组件包括etcd、Apsierver、Scheduler和Controller-Manager。每个Master组件一般都是3个实例，以保证它们的高可用。Master节点使用Static Pod方式启动Master组件，即将每个组件的Pod描述文件放入Master节点的指定目录，Kubelet会在启动时将它们读取，并以Static Pod方式启动。

Kubernetes Worker节点为Kubernetes集群提供调度资源和应用运行环境，即所有的Pod（可以理解为应用的一个个最小化部署单元）都运行在Worker节点上。一个Worker节点将Pod运行上去需要一些on-host软件，包括: kubelet、Runtime Service（docker、pouch等实现方案）、CNI插件等。

Operator介绍

我们在这里将用很少的篇幅向刚学习Kubernetes的同学介绍一下Operator。如果期望获得更详细的解读，请参考coreos上关于Operator的介绍。

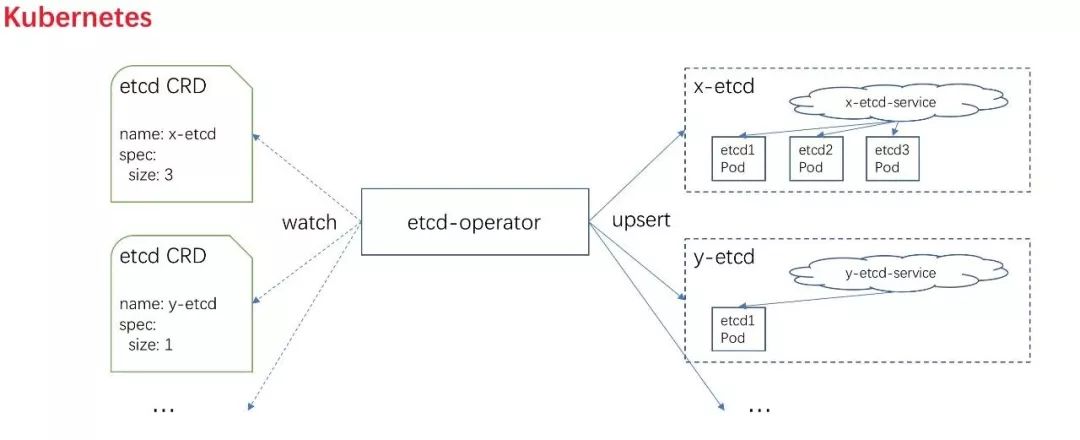

一个Operator实际上是为了解决某个复杂应用在Kubernetes的自动化部署、恢复。有了Operator，用户只需要向Kubernetes Apiserver提交一个CRD Resource（yaml或者JSON，一个CRD Resource其实就是对应一个应用实例，CRD Resource用于描述这个应用实例的配置），Operator就会根据用户的需求去完成这个应用实例的初始化，在应用某个模块发生故障时，Operator也会做出自动恢复功能。Operator是用代码运维应用最好的实践之一。

比如我们有一个etcd-operator，我们只需要用户根据需求向Kubernetes Apiserer提交如下的CRD Resource，etcd-operator就能初始化完成一个etcd集群:

apiVersion: etcd.database.coreos.com/v1beta2

kind: EtcdCluster

metadata:

name: xxx-etcd-cluster

spec:

size: 5

其中，上面的Spec.Size=5代表了我们需要一个由5个etcd节点组成的etcd集群。etcd-operator会根据上面的配置，初始化完成etcd集群。相应的，如果你又需要另一个3节点的etcd集群，你只需要提交新的一个Spec.Size=3的CRD Resource即可。

二、背景

在蚂蚁金服，我们面临着需要运维几十个Kubernetes集群，以及十万级别以上的Kubernetes Worker节点的难题。

我们将运维Kubernetes的工作拆分两部分：

运维Kubernetes集群的Master组件（etcd、Apiserver、controller-manager、scheduler等）；
运维Kubernetes Worker节点。

我们总结了这两部分运维的难点：

难点1：运维Kubernetes集群Master角色

如何快速新建、下线一个Kubernetes集群（初始化、删除 Master 角色）？由于蚂蚁业务的快速增长，我们随时面临着需要在新机房新建、下线一个 Kubernetes集群；CI和测试也有快速新建、删除一个Kubernetes集群的需求。
如何管理几十个Kubernetes集群Master组件版本。比如我们需要升级某几个Kubernetes集群的Apiserver、Scheduler等组件。
如何自动化处理几十个Kubernetes集群Master组件发生的故障？
如何能获取几十个Kubernetes集群Master组件的统一视图？我们希望有一个统一的接口，一下就能获取每个Kubernetes集群Master角色的版本、状态等信息。

难点2：运维Kubernetes Worker节点

如何快速上线、下线Kubernetes Worker节点？上线时，我们需要保证Kubernetes Worker节点所需要的on-host软件版本、配置正确。
如何升级十万级别的Kubernetes Worker节点上的on-host软件？如我们需要将所有Work节点的docker、cni版本升级到某个版本。
如何优雅的执行灰度发布Kubernetes Worker节点上的软件包？在on-host软件新版本上线前，我们需要对它做小范围的灰度发布，即挑选N台Worker节点发布新版本软件包，执行验证，最后根据验证结果决定是否全规模的发布新版本，或者回滚这个灰度发布。
如何自动化处理十万级别的Kubernetes Worker节点可能出现的on-host软件故障？比如要是docker\kubelet发生panic，我们是否能自动化得处理？

三、实现方案

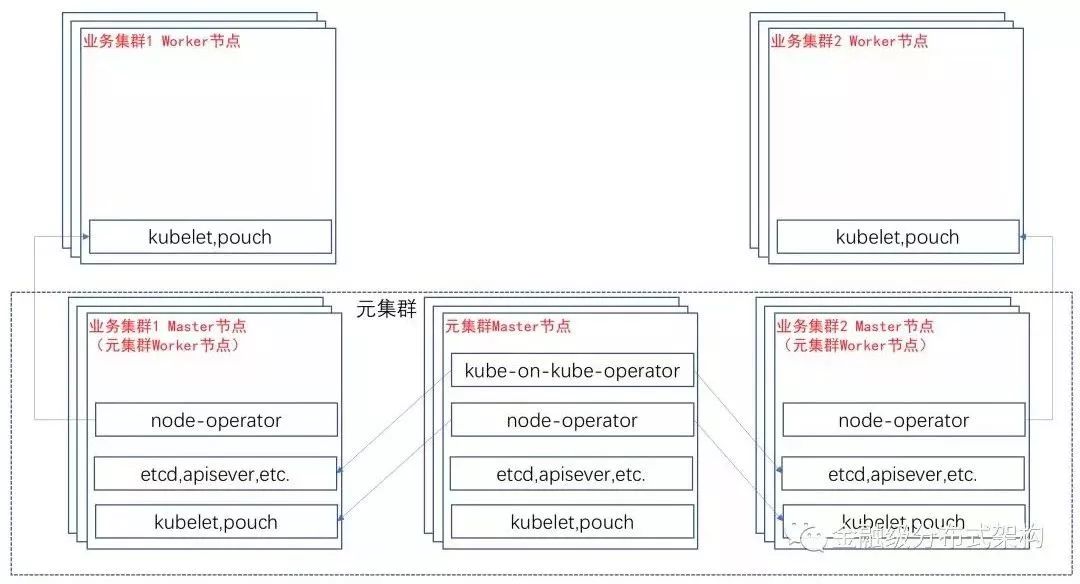

在实现方案的选择上，我们使用了Kube-on-Kube-Operator和Node-Operator组合的方式来解决上述的难题：

首先，我们需要借助工具，使用Kubernetes官方提供的方案（Static Pod 方式）部署“Kubernetes 元集群”（后面简称元集群）到“元集群”的Master节点上。
然后，我们将Kube-on-Kube-Operator部署到“ Kubernetes元集群”。我们将一个Kubernetes集群所需的一系列Master组件当成一个复杂的应用。当我们需要一个“Kubernetes业务集群”（后面简称业务集群），我们只需要向元集群Apiserver提交用于描述“Kubernetes业务集群”的Cluster CRD Resource （下文会介绍我们如何设计CRD结构），Kube-on-Kube-Operator就为我们准备好了一个可以工作的“Kubernetes 业务集群”（“业务集群”Master组件都已经Ready，需要扩容Worker节点）。
之后我们在“Kubernetes 业务集群”上，部署上Node-Operator。Node-Operator负责Worker节点的生命周期。当我们需要扩容一个Worker节点，我们只需要提交描述Worker节点的元数据（IP、Hostname、机器运维登录方式等）的Machine CRD Resource（下文会介绍我们如何设计CRD结构），Node-Operator就会将Worker节点初始化完成，并成功加入到 “Kubernetes 业务集群”中。

“元集群”只用于管理所有“业务集群”所需的Master组件。“业务集群”是真正提供给业务方运行Pod的Kubernetes集群。也就说，在蚂蚁金服我们只有一个“元集群”，在这个“元集群”中，我们使用Kube-on-Kube-Operator自动化管理了蚂蚁金服所有的“Kubernetes 业务集群”的Master组件。

当然，“元集群”也会部署Node-Operator，用于“元集群”Worker节点的上下线，“元集群”的Worker节点也是各个“业务集群”的Master节点。

Kube-on-Kube-Operator

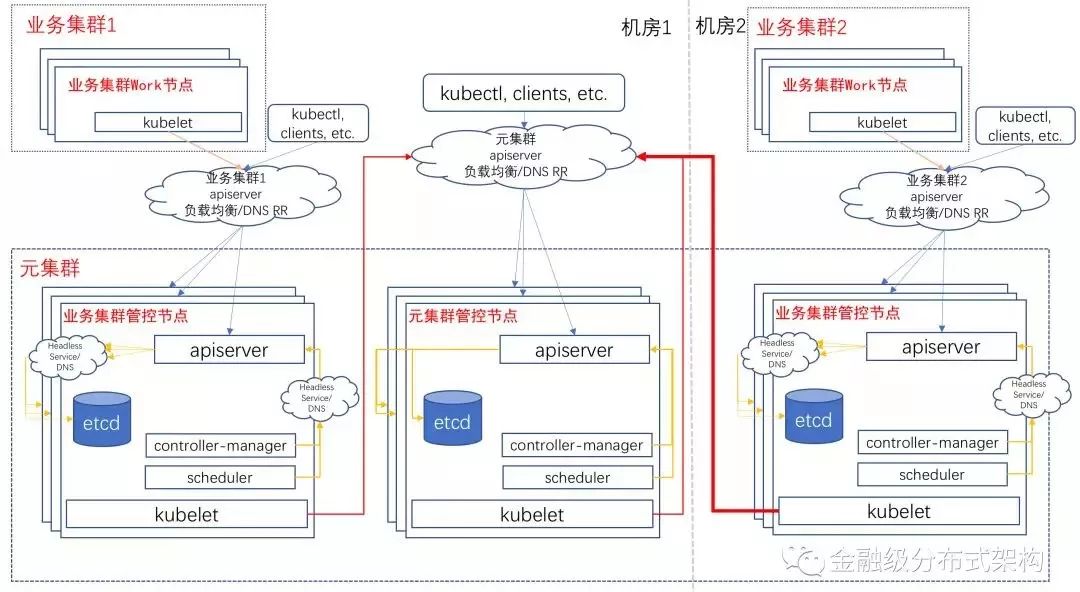

Kube-on-Kube-Operator用于Watch Cluster CRD Resource的变更，将“Cluster”所描述表示的Kubernetes业务集群的所有Master组件达到最终状态。如下图，是“元集群”和它所管理的两个“Kubernetes 业务集群”的最终状态：

Cluster CRD的定义包含如下一些信息：

业务集群名；
业务集群部署模式：分为标准生产和最小化。标准生产提供Master组件都是3个副本的部署，最小化则都是1个副本的部署；
业务集群Master节点NodeSelector，即表示如何在元集群内如何选择业务集群Master节点；
业务集群各Master组件版本、自定义参数等；
业务集群所使用的etcd启动配置，主要涉及etcd data volume的设置，有ClaimTemplate和VolumeSource两种模式：
使用ClaimTemplate模式，即使PVC来初始化etcd volume；
使用VolumeSource模式，即使用VolumeSource所表示的volume来挂载etcd volume；
业务集群Master组件证书过期时间：Master组件所使用kubeconfig中的证书都有过期时间以保证安全性，而Kube-on-Kube-Operator会在证书过期时自动完成滚动证书、Master组件重新加载证书等操作。
业务集群额外用户kubeconfig：即为“额外用户”提供的用户名和组名，签出证书，并生成kubeconfig保存在元集群Secret中供读取。
业务集群状态：这部分信息不需要用户提交，而是由Kube-on-Kube-Operator自动生成，用户反馈这个业务集群的状态，参考Pod.Status 。

一个业务集群的Master组件部署实际是元集群中的一系列Resource组成，即包括Deployment、Secret、Pod、PVC等组合使用。各Master组件所需要的部署Resource如下：

Apiserver：一个Deployment即可，因为Apiserver是无状态应用，副本数和Cluster CRD描述的一致即可。除此之外，需要为Apiserver创建两个Service：
a. 向同个业务集群的其它Master组件提供服务的Service——建议使用元集群内的 Headless Service。
b. 向Kubelet、外部组件提供服务的Service——建议使用机房DNS RR Service （需要自己实现Service Controller）。
etcd：每个etcd实例（标准化部署是3个实例，最小化是1个实例）都建议单独使用Pod + PV + PVC + Headless Service部署。每个etcd实例的peer id为对应的Headless Service域名。当某个etcd实例发生故障时，需要手动删除掉故障对应实例的Pod，Kube-on-Kube-Operator watch到etcd Pod的减少，会重新建立Pod，并执行Remove old member（被删除的 Pod），Add new member（新建的Pod）操作，但是peer id还是保持一致的。
Controller-Manager：一个Deployment即可，因为Controller-Manager是无状态应用。副本数和Cluster CRD描述的一致即可。
Scheduler：一个Deployment即可，因为Scheduler是无状态应用。副本数和Cluster CRD描述的一致即可。

Kube-on-Kube-Operator除了能够部署上述的Master组件之外，还能维护任何扩展组件，如kube-proxy、kube-dns等。只需要用户提供扩展组件部署模板和扩展插件版本，Kube-on-Kube-Operator能渲染出部署Resource，并保持这些部署Resource到最终态。由于篇幅原因，我们这里不再赘述。

Node-Operator

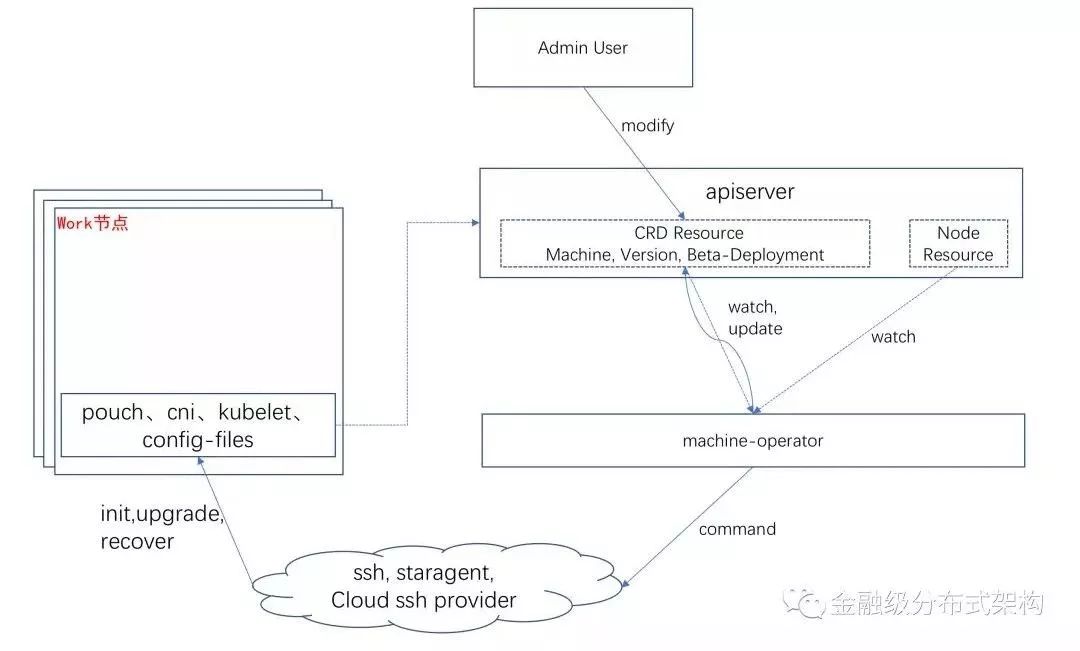

Node-Operator用于Watch Machine CRD Resource的变更，将“Machine”所描述表示的Worker节点上的on-host软件（docker、kubelet、cni）达到最终态，最终能让“Machine”所对应的“Node”在Kubernetes集群中达到“Ready”状态。架构图如下:

Machine CRD的定义包含如下一些信息：

机器元数据：IP、Hostname、IDC 等；
机器运维SSH登录方式和登录秘钥：如最常见的 SSH Key；如果 Machine 是阿里云的ECS，那么登录方式和登录秘钥是阿里云提供的SSH接口和对应的鉴权信息等；
各个on-host软件版本和自定义参数；
Machine状态：这部分信息不需要用户提交，而是由Node-Operator生成，表示这个机器的当前状态，参考Pod.Status 。

Node-Operator用Watch Machine对应Node的状态，当发生一些能处理的Condition（比如kubelet运行中进程消失了）时，Node-Operator会做出恢复处理；Node-Operator会Watch ClusterPackageVersion CRD的变更，这个CRD表示整个Kubernetes集群kubelet、docker等组件的默认版本，Node-Operator会根据ClusterPackageVersion描述的信息，控制各个节点的kubelet、docker等组件的版本；Node-Operator还支持控制某些组件灰度发布到某些节点中，用户只要提交描述这个灰度发布的CRD到Apiserver，Node-Operator会有序的执行灰度发布，并将发布状态反馈到CRD中。由于篇幅原因，我们不再赘述。

四、写在最后

在运维大规模Kubernetes集群的实践中，我们摈弃了传统的模式，使用了Operator模式和面向Apiserver编程。Kubernetes集群的上下线、升级实现了“Kubernetes as a Service”，就像向云厂商买一个服务一样简单。而Worker节点的运维，使用Operator模式能够让我们统一管理元数据，自动化初始化、恢复Worker节点所需组件。

作者：陈俊

来源：金融级分布式架构订阅号（ID：Antfin_SOFA）
