自己动手撸一个分布式IM(即时通讯) 系统
之前分享过一篇《设计一个百万级的消息推送系统》，虽然在文中贴了一些伪代码，但是有朋友希望能直接分享一些可以运行的源码，这么久了是时候把坑填上了。
于是我在之前的基础上完善了一些内容，先来看看这个项目的介绍吧：CIM(CROSS-IM) 一款面向开发者的 IM(即时通讯)系统，同时提供了一些组件帮助开发者构建一款属于自己可水平扩展的 IM 。
借助 CIM 你可以实现以下需求：
IM 即时通讯系统。
适用于 App 的消息推送中间件。
IOT 海量连接场景中的消息透传中间件。
完整源码托管在 GitHub :
https://github.com/crossoverJie/cim
本次主要涉及到 IM 即时通讯，所以特地录了两段视频演示（群聊、私聊）。
群聊
私聊
架构设计

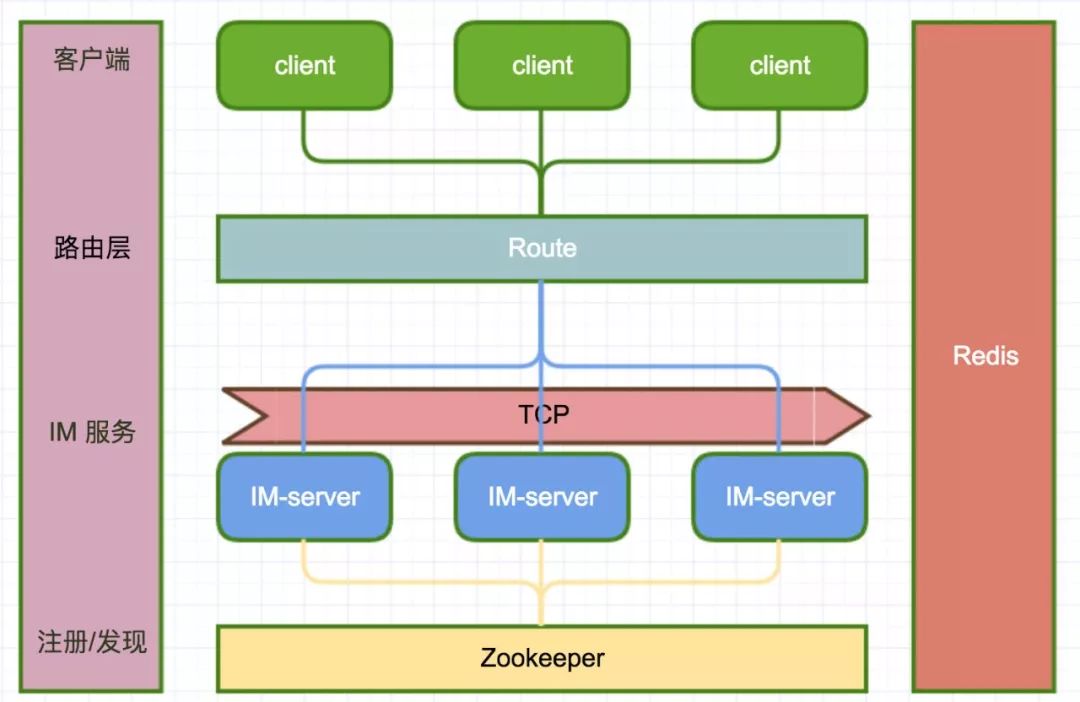

下面来看看具体的架构设计：
CIM 中的各个组件均采用 Spring Boot 构建。
采用 Netty + Google Protocol Buffer 构建底层通信。
Redis 存放各个客户端的路由信息、账号信息、在线状态等。
Zookeeper 用于 IM-server 服务的注册与发现。
整体主要由以下模块组成：
cim-server，IM 服务端：用于接收 Client 连接、消息透传、消息推送等功能。支持集群部署。
cim-forward-route，消息路由服务器：用于处理消息路由、消息转发、用户登录、用户下线以及一些运营工具（获取在线用户数等）。
cim-client，IM 客户端：给用户使用的消息终端，一个命令即可启动并向其他人发起通讯（群聊、私聊）；同时内置了一些常用命令方便使用。
流程图

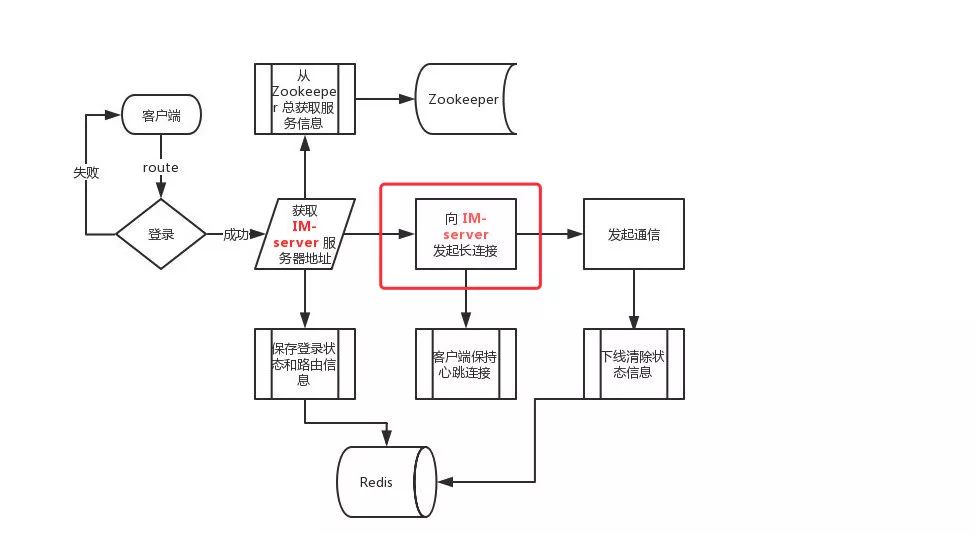

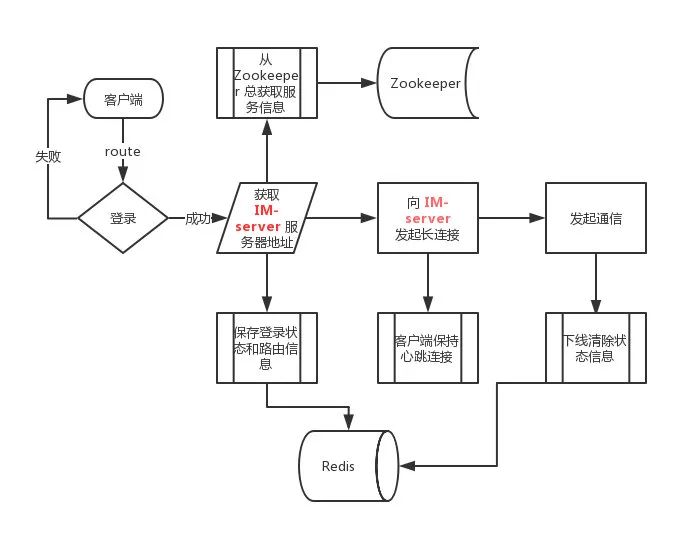

整体的流程也比较简单，流程图如下：
客户端向 Route 发起登录。
登录成功从 Zookeeper 中选择可用 im-server 返回给客户端，并保存登录、路由信息到 Redis。
客户端向 im-server 发起长连接，成功后保持心跳。
客户端下线时通过 Route 清除状态信息。
所以当我们自己部署时需要以下步骤：
搭建基础中间件 Redis、Zookeeper。
部署 cim-server，这是真正的 IM 服务器，为了满足性能需求所以支持水平扩展，只需要注册到同一个 Zookeeper 即可。
部署 cim-forward-route，这是路由服务器，所有的消息都需要经过它。由于它是无状态的，所以也可以利用 Nginx 代理提高可用性。
cim-client 真正面向用户的客户端；启动之后会自动连接 IM 服务器便可以在控制台收发消息了。
更多使用介绍可以参考快速启动。
详细设计
接下来重点看看具体的实现，比如群聊、私聊消息如何流转；IM 服务端负载均衡；服务如何注册发现等等。
IM 服务端
先来看看服务端；主要是实现客户端上下线、消息下发等功能。
首先是服务启动：

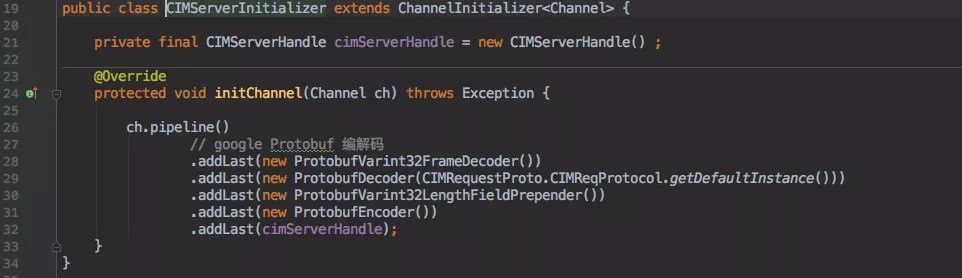

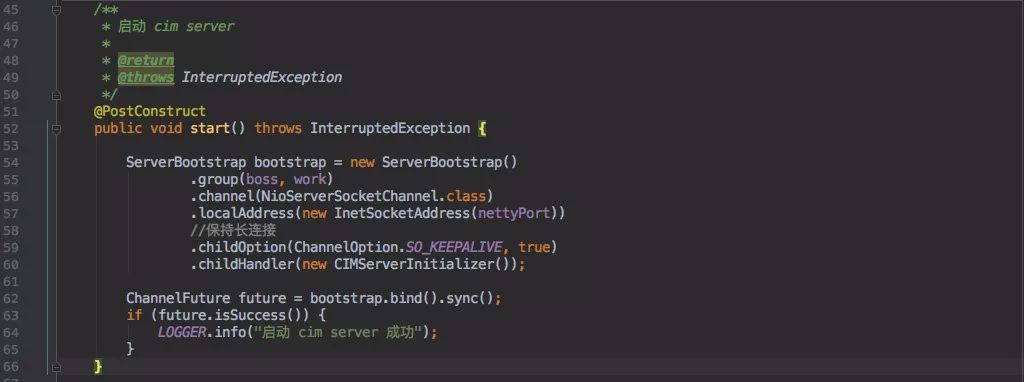

由于是在 Spring Boot 中搭建的，所以在应用启动时需要启动 Netty 服务。
从 Pipline 中可以看出使用了 Protobuf 的编解码（具体报文在客户端中分析）。
注册发现
需要满足 IM 服务端的水平扩展需求，所以 cim-server 是需要将自身数据发布到注册中心的。

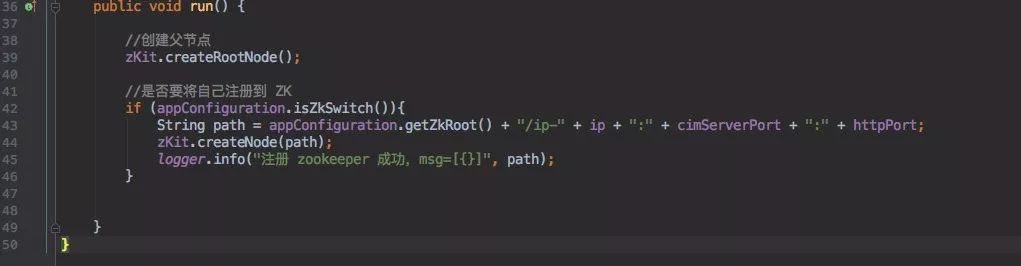

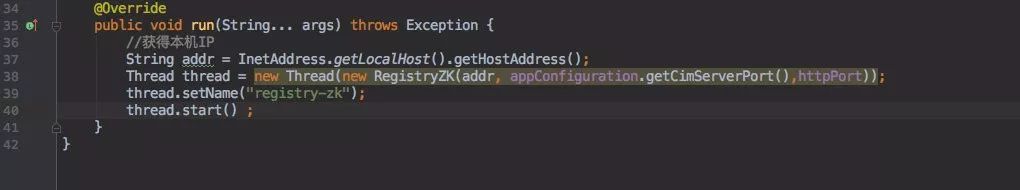

所以在应用启动成功后需要将自身数据注册到 Zookeeper 中。
最主要的目的就是将当前应用的 ip + cim-server-port+ http-port 注册上去。

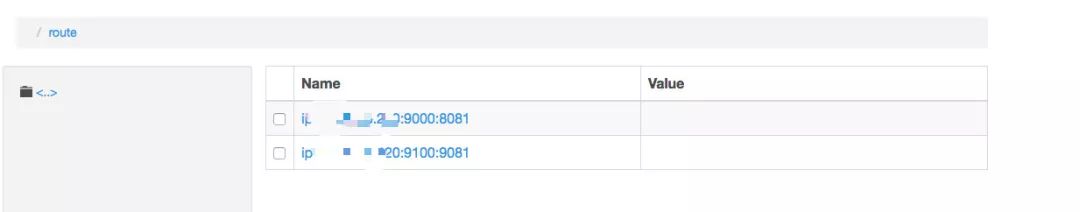

上图是我在演示环境中注册的两个 cim-server 实例（由于在一台服务器，所以只是端口不同）。
这样在客户端（监听这个 Zookeeper 节点）就能实时的知道目前可用的服务信息。
登录
当客户端请求 cim-forward-route 中的登录接口（详见下文）做完业务验证（就相当于日常登录其他网站一样）之后，客户端会向服务端发起一个长连接，如之前的流程所示：

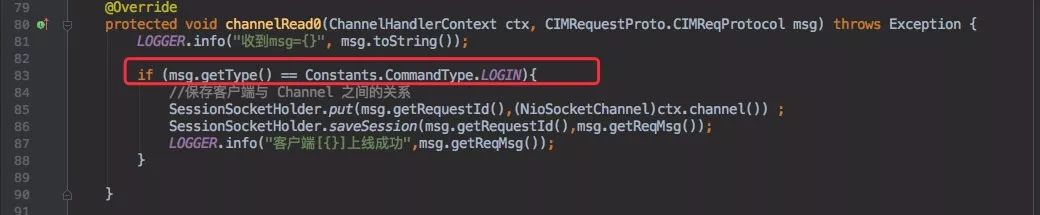

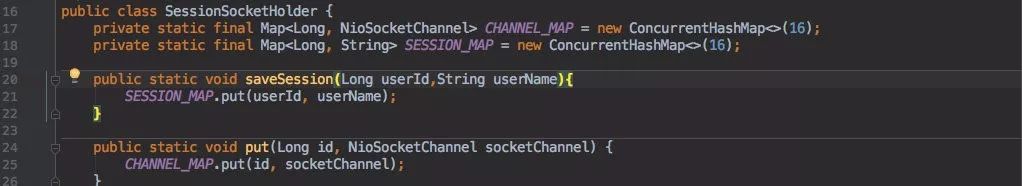

这时客户端会发送一个特殊报文，表明当前是登录信息。服务端收到后就需要将该客户端的 userID 和当前 Channel 通道关系保存起来。
同时也缓存了用户的信息，也就是 userID 和用户名。
离线

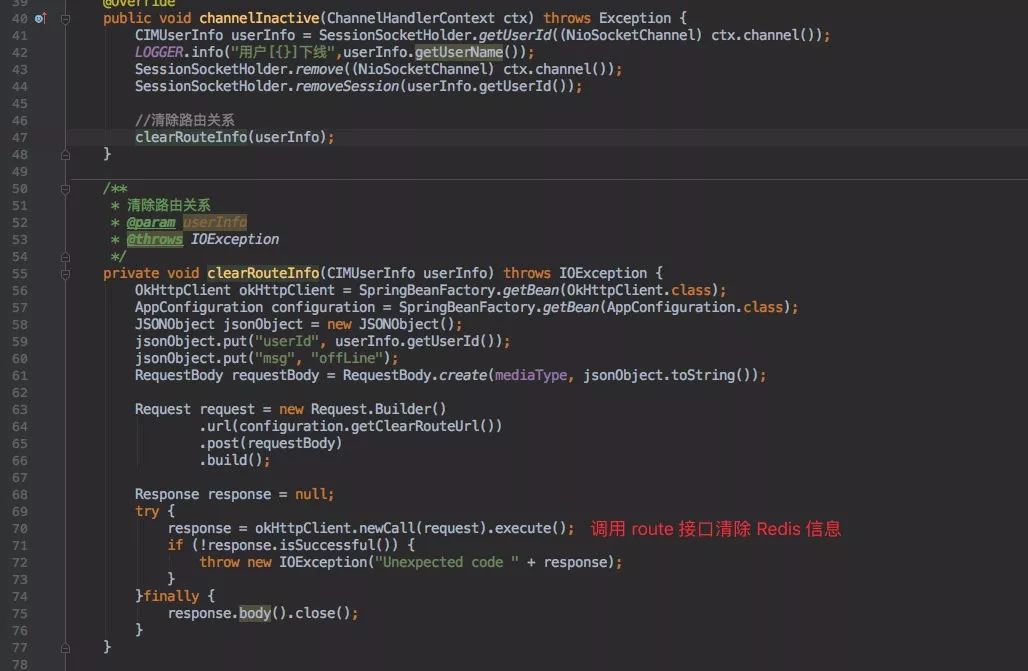

当客户端断线后也需要将刚才缓存的信息清除掉。
同时也需要调用 Route 接口清除相关信息（具体接口看下文）。
IM 路由

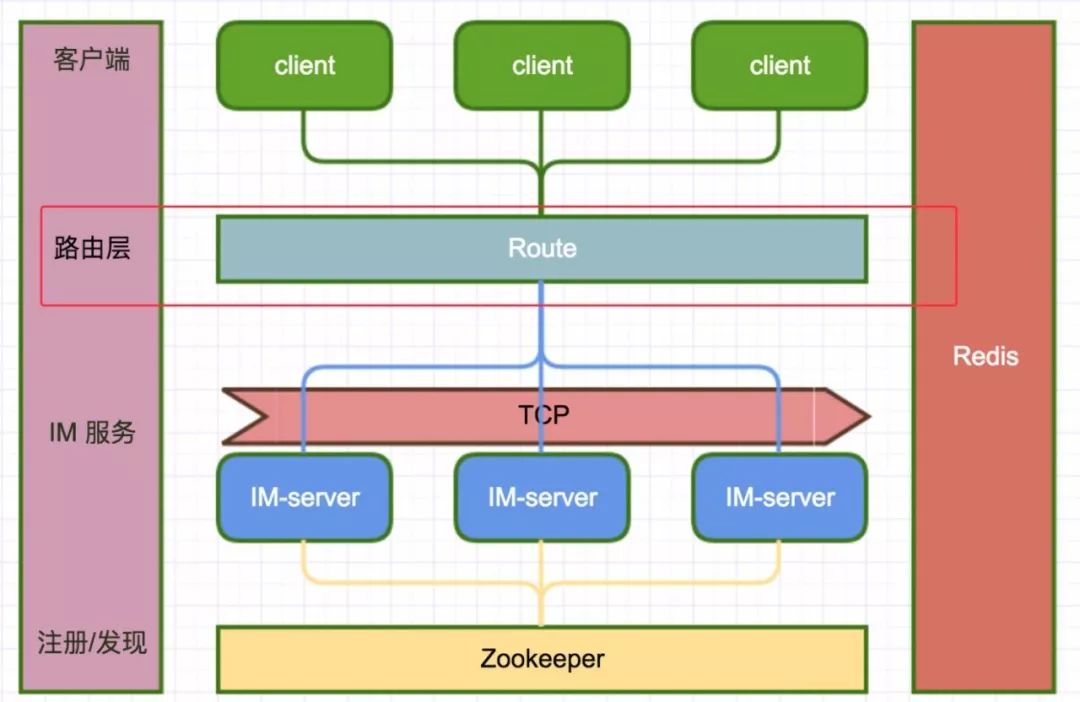

从架构图中可以看出，路由层是非常重要的一环；它提供了一系列的 HTTP 服务承接了客户端和服务端。目前主要是以下几个接口：

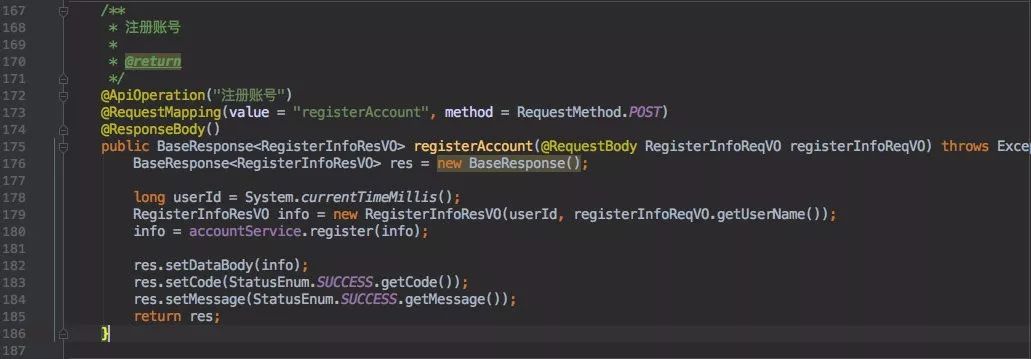

①注册接口

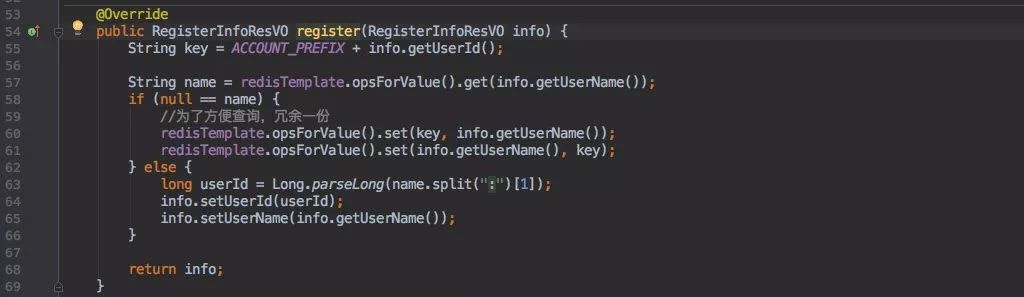

由于每一个客户端都是需要登录才能使用的，所以第一步自然是注册。
这里就设计的比较简单，直接利用 Redis 来存储用户信息；用户信息也只有 ID 和 userName 而已。
只是为了方便查询在 Redis 中的 KV 又反过来存储了一份 VK，这样 ID 和 userName 都必须唯一。

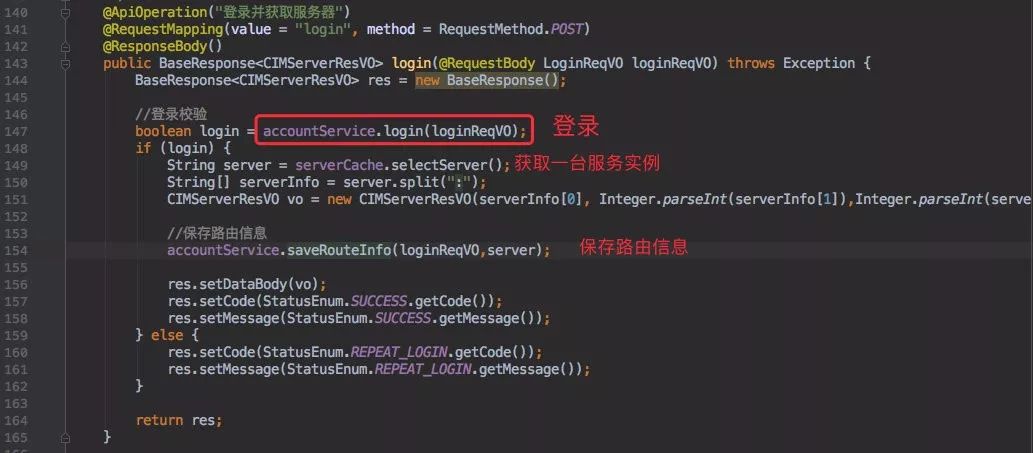

②登录接口

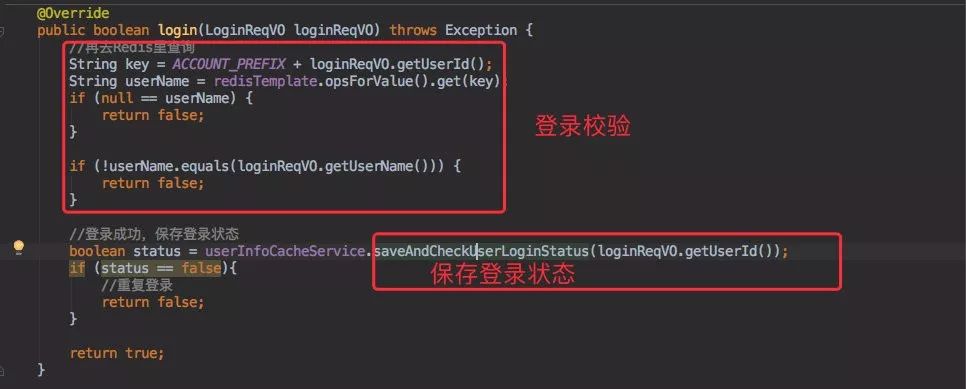

这里的登录和 cim-server 中的登录不一样，具有业务性质：
登录成功之后需要判断是否是重复登录（一个用户只能运行一个客户端）。
登录成功后需要从 Zookeeper 中获取服务列表（cim-server）并根据某种算法选择一台服务返回给客户端。
登录成功之后还需要保存路由信息，也就是当前用户分配的服务实例保存到 Redis 中。

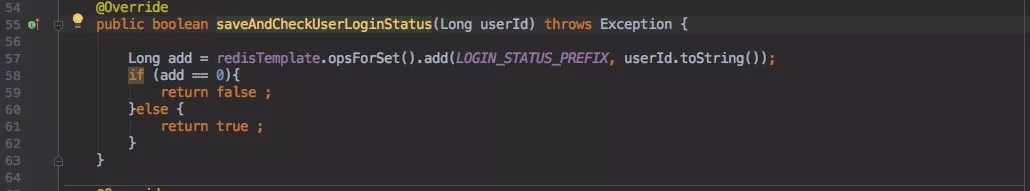

为了实现只能一个用户登录，使用了 Redis 中的 Set 来保存登录信息；利用 userID 作为 Key ，重复的登录就会写入失败。
类似于 Java 中的 HashSet，只能去重保存。

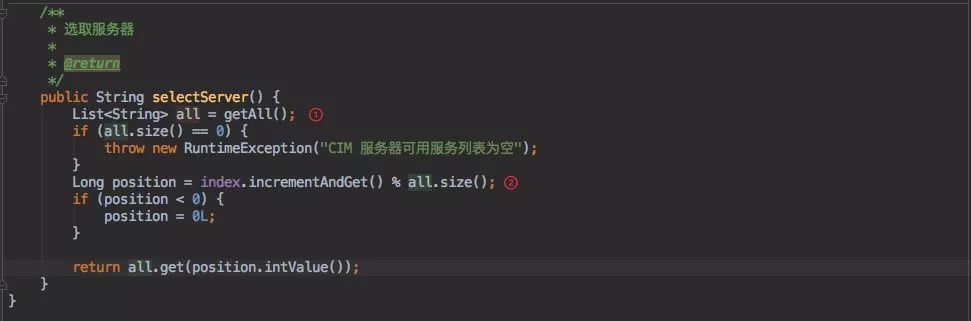

获取一台可用的路由实例也比较简单：
先从 Zookeeper 获取所有的服务实例做一个内部缓存。
轮询选择一台服务器（目前只有这一种算法，后续会新增）。
当然要获取 Zookeeper 中的服务实例前，自然是需要监听 cim-server 之前注册上去的那个节点。

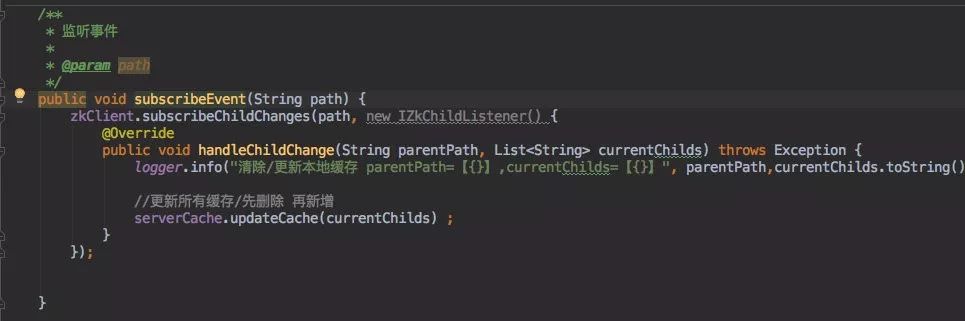

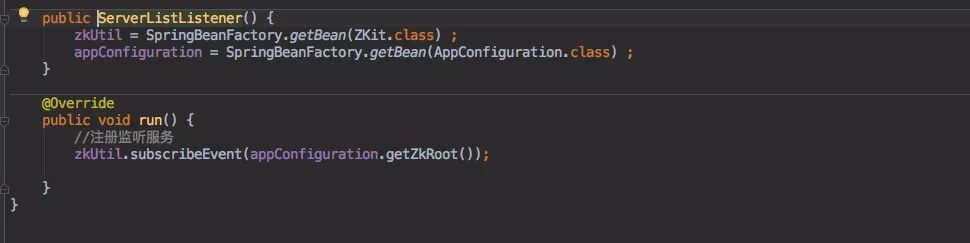

具体代码如下：

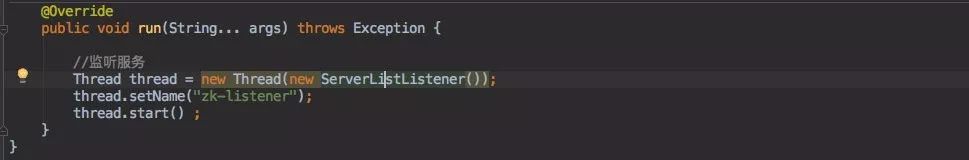

也是在应用启动之后监听 Zookeeper 中的路由节点，一旦发生变化就会更新内部缓存。
这里使用的是 Guava 的 Cache，它基于 Concurrent HashMap，所以可以保证清除、新增缓存的原子性。
③群聊接口
这是一个真正发消息的接口，实现的效果就是其中一个客户端发消息，其余所有客户端都能收到！
流程肯定是客户端发送一条消息到服务端，服务端收到后在上文介绍的 SessionSocketHolder 中遍历所有 Channel（通道）然后下发消息即可。
服务端是单机倒也可以，但现在是集群设计。所以所有的客户端会根据之前的轮询算法分配到不同的 cim-server 实例中。
因此就需要路由层来发挥作用了：

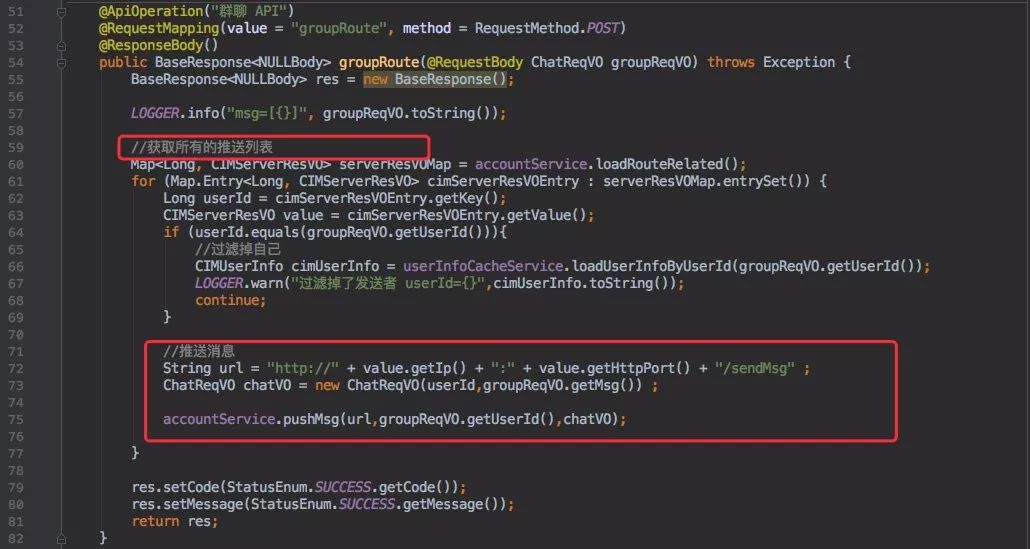

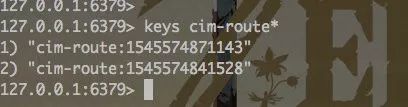

路由接口收到消息后首先遍历出所有的客户端和服务实例的关系。路由关系在 Redis 中的存放如下：
由于 Redis 单线程的特质，当数据量大时；一旦使用 Keys 匹配所有 cim-route:* 数据，会导致 Redis 不能处理其他请求。

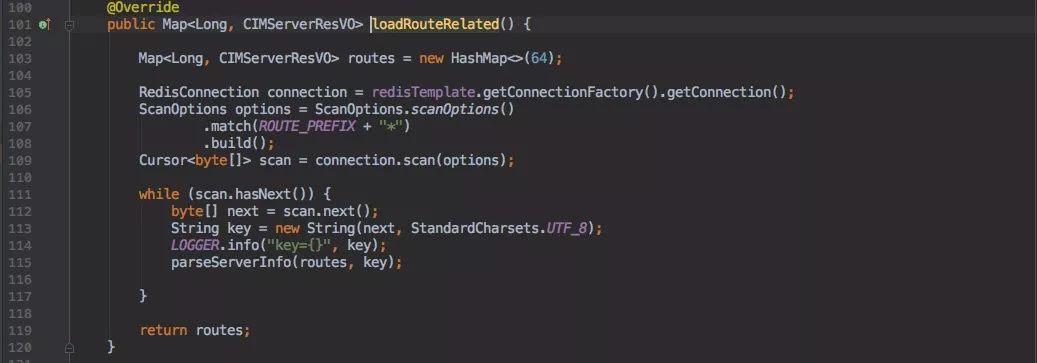

所以这里改为使用 Scan 命令来遍历所有的 cim-route:*。接着会挨个调用每个客户端所在的服务端的 HTTP 接口用于推送消息。

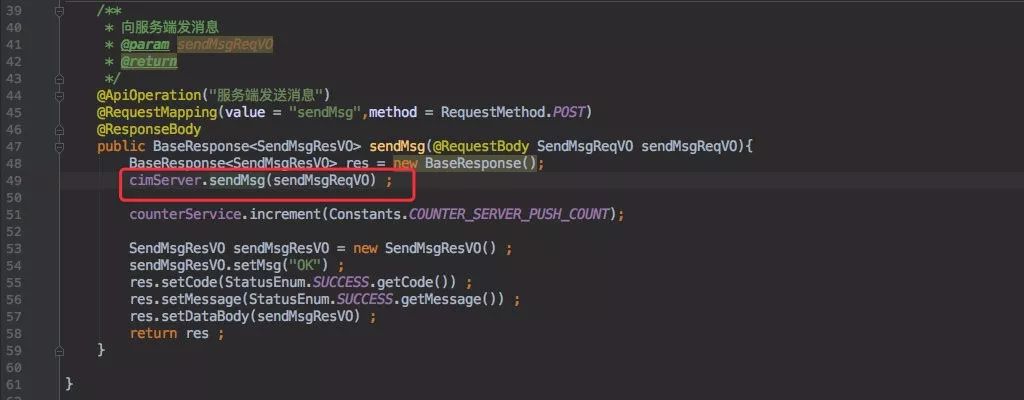

在 cim-server 中的实现如下：

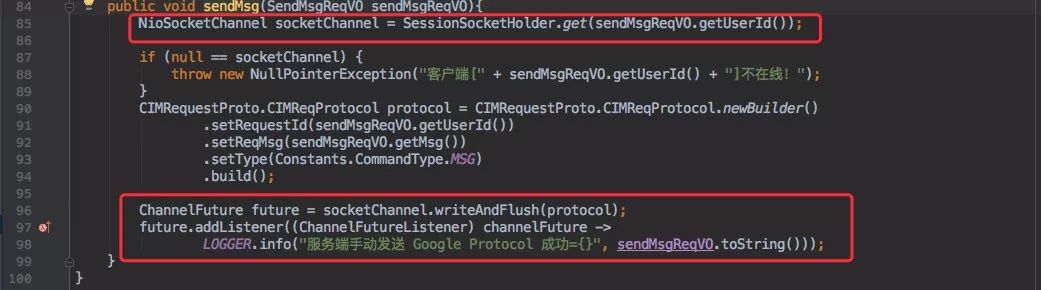

cim-server 收到消息后会在内部缓存中查询该 userID 的通道，接着只需要发消息即可。
④在线用户接口

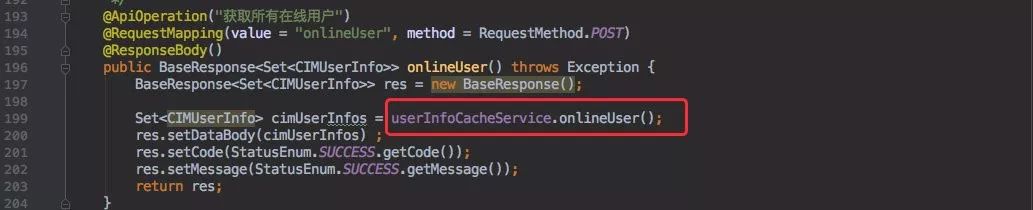

这是一个辅助接口，可以查询出当前在线用户信息。

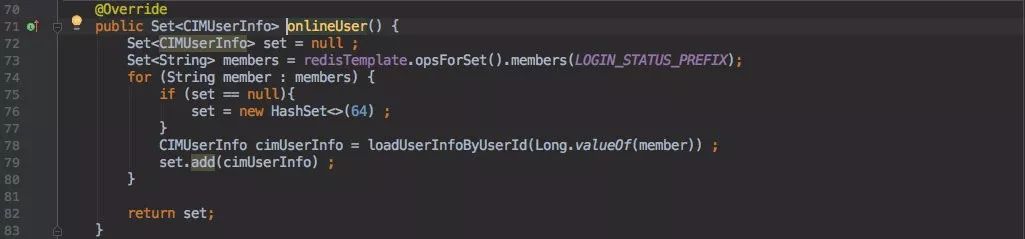

实现也很简单，也就是查询之前保存 ”用户登录状态的那个去重 set “即可。
⑤私聊接口
之所以说获取在线用户是一个辅助接口，其实就是用于辅助私聊使用的。
一般我们使用私聊的前提肯定得知道当前哪些用户在线，接着你才会知道你要和谁进行私聊。
类似于这样：
在我们这个场景中，私聊的前提就是需要获得在线用户的 userID。

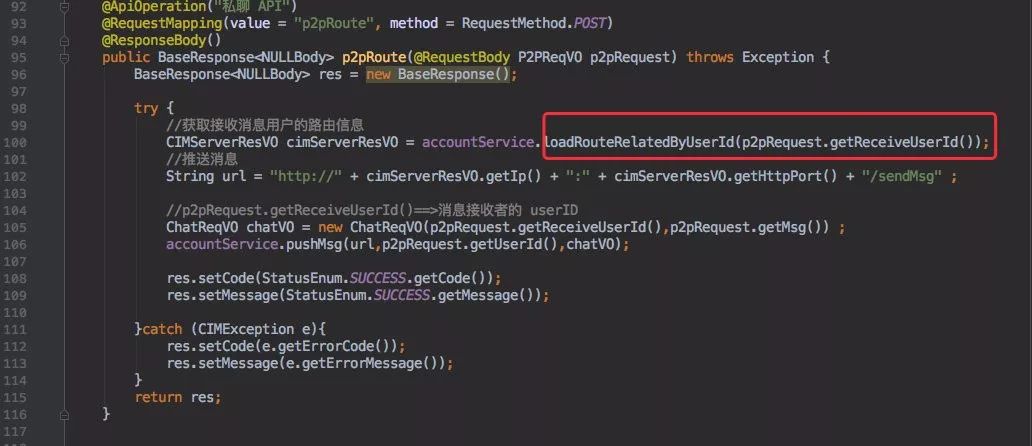

所以私聊接口在收到消息后需要查询到接收者所在的 cim-server 实例信息，后续的步骤就和群聊一致了。调用接收者所在实例的 HTTP 接口下发信息。
只是群聊是遍历所有的在线用户，私聊只发送一个的区别。

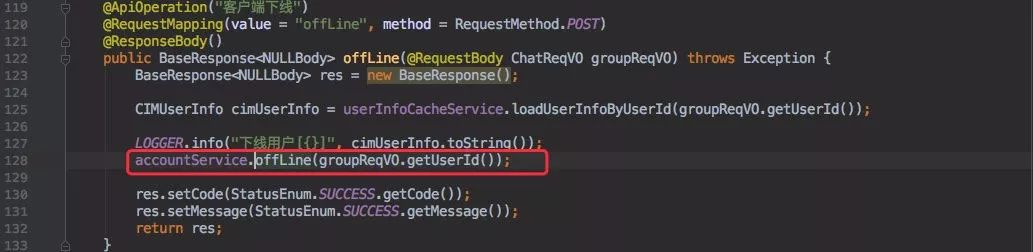

⑥下线接口

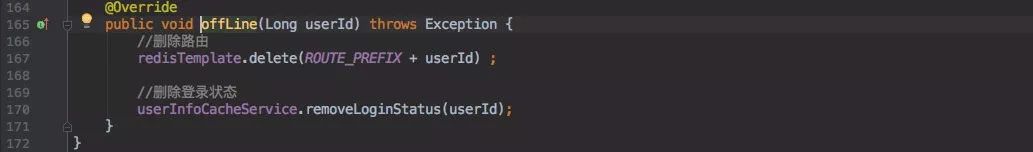

一旦客户端下线，我们就需要将之前存放在 Redis 中的一些信息删除掉（路由信息、登录状态）。
IM 客户端
客户端中的一些逻辑其实在上文已经谈到一些了。
登录

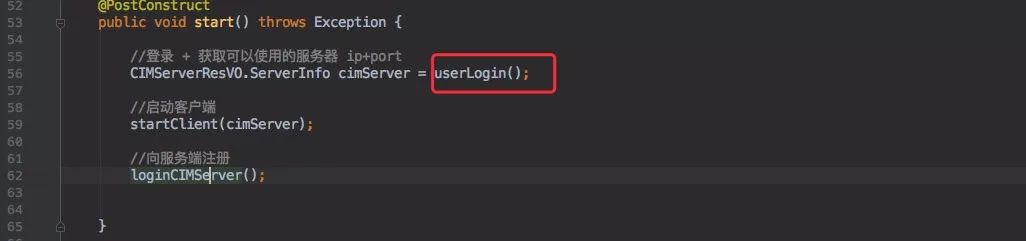

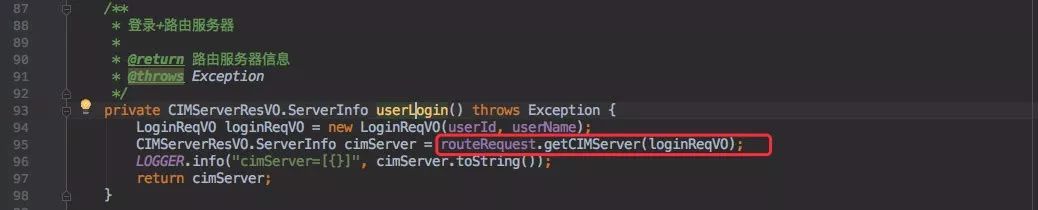

第一步也就是登录，需要在启动时调用 Route 的登录接口，获得 cim-server 信息再创建连接。

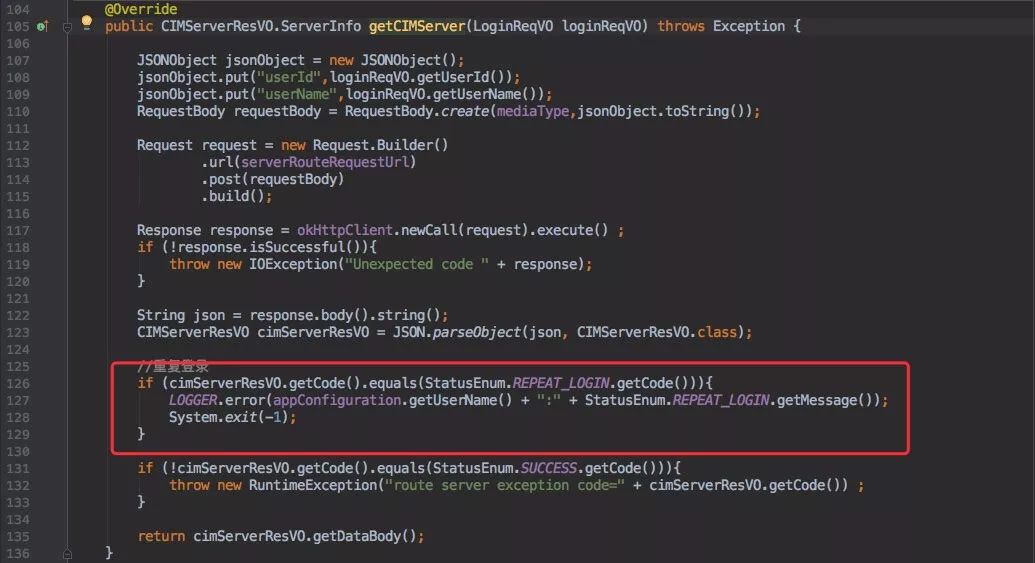

登录过程中 Route 接口会判断是否为重复登录，重复登录则会直接退出程序。

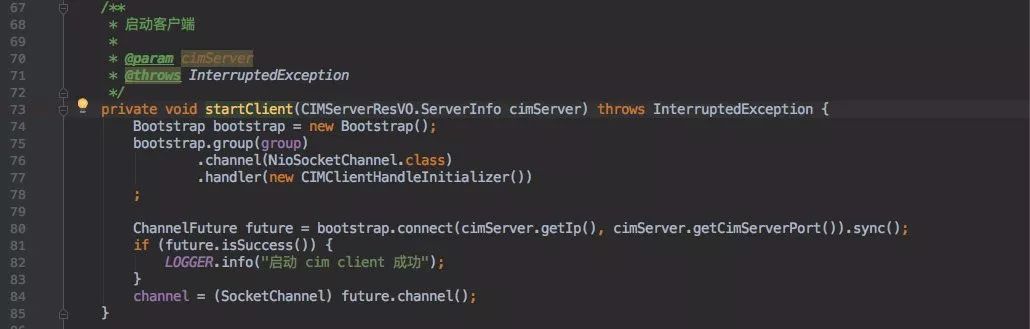

接下来是利用 Route 接口返回的 cim-server 实例信息（ip+port）创建连接。

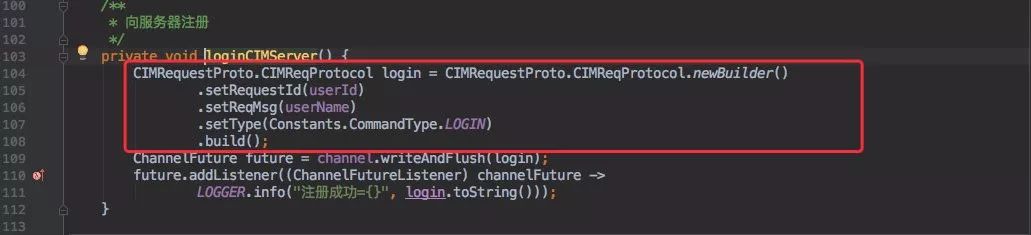

最后一步就是发送一个登录标志的信息到服务端，让它保持客户端和 Channel 的关系。
自定义协议
上文提到的一些登录报文、真正的消息报文这些都是在我们自定义协议中可以区别出来的。

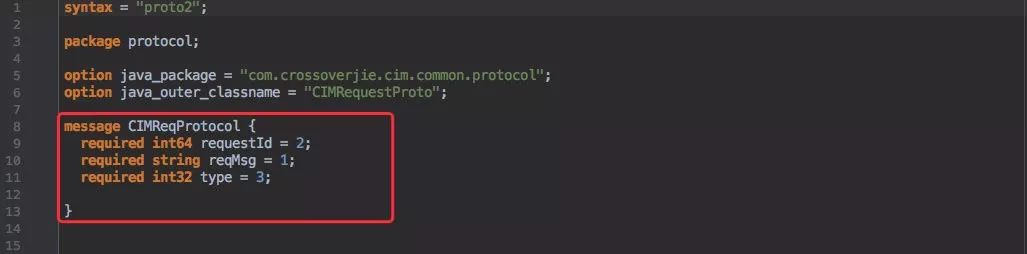

由于是使用 Google Protocol Buffer 编解码，所以先看看原始格式。
其实这个协议中目前一共就三个字段：
requestId 可以理解为 userId。
reqMsg 就是真正的消息。
type 也就是上文提到的消息类别。

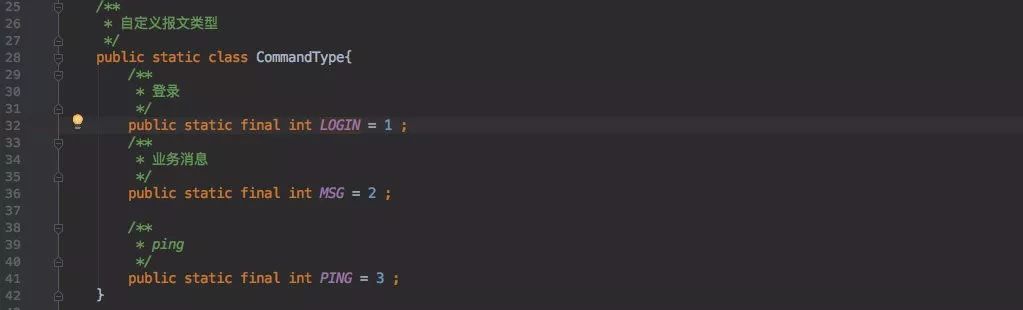

目前主要是三种类型，分别对应不同的业务：
心跳
为了保持客户端和服务端的连接，每隔一段时间没有发送消息都需要自动的发送心跳。

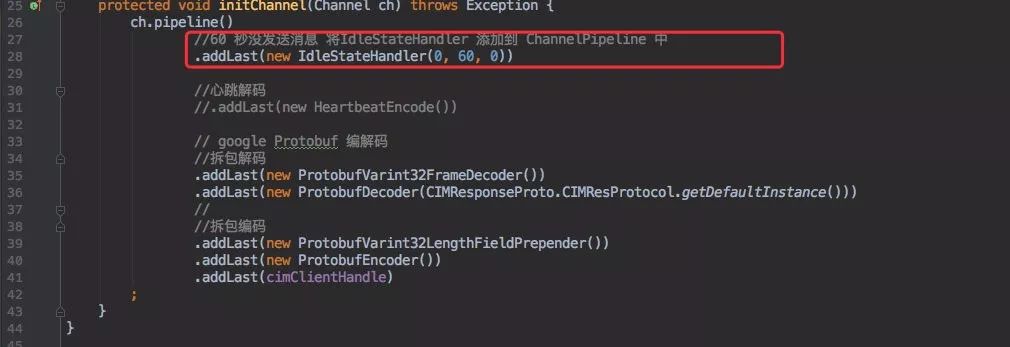

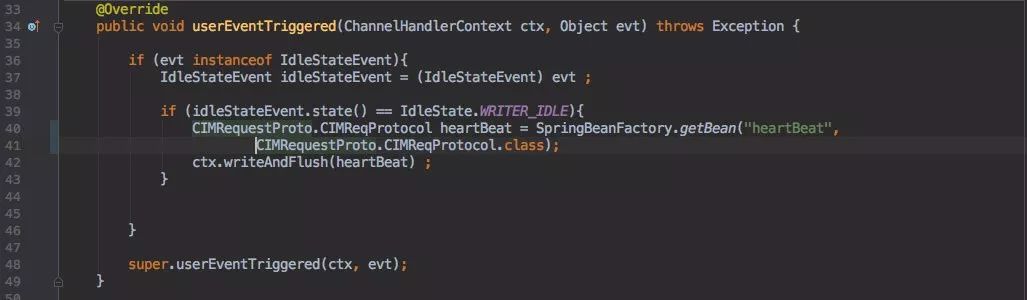

目前的策略是每隔一分钟就发送一个心跳包到服务端：

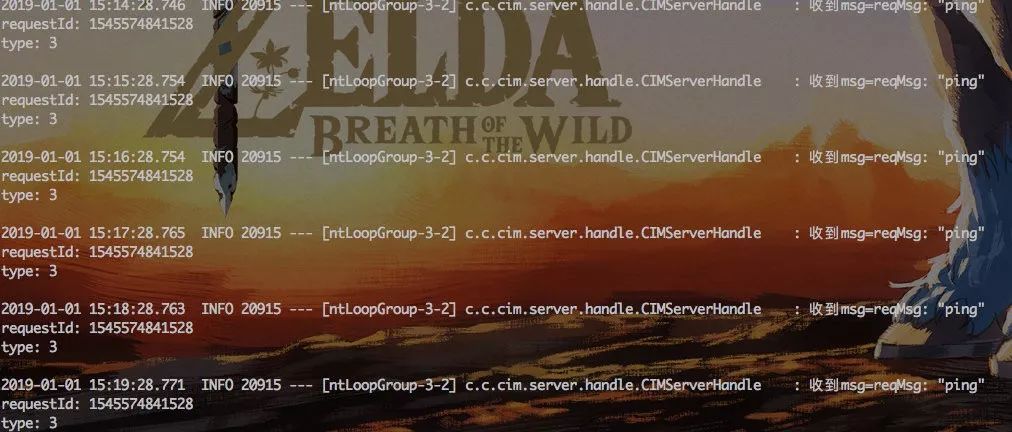

这样服务端每隔一分钟没有收到业务消息时就会收到 Ping 的心跳包：
内置命令

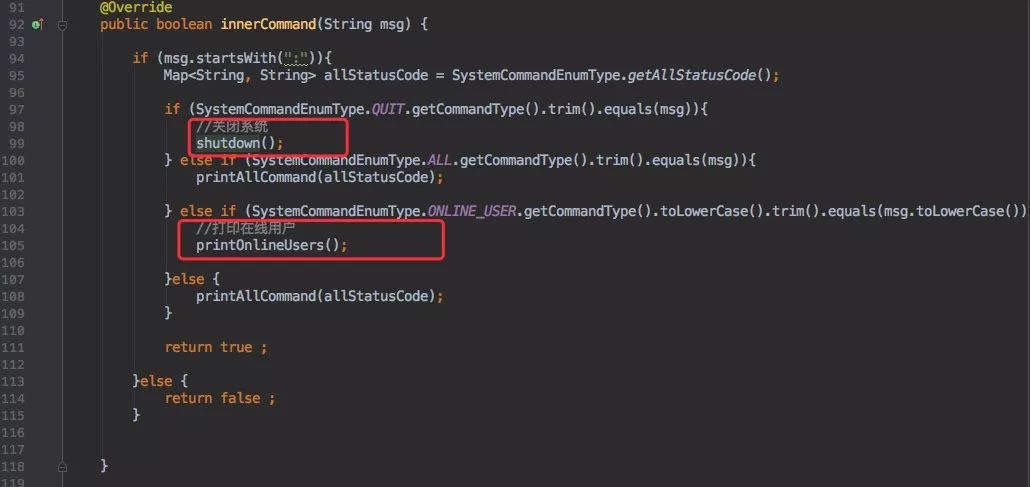

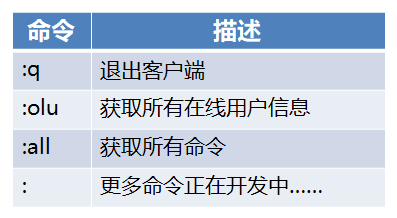

客户端也内置了一些基本命令来方便使用。
比如输入 :q 就会退出客户端，同时会关闭一些系统资源。

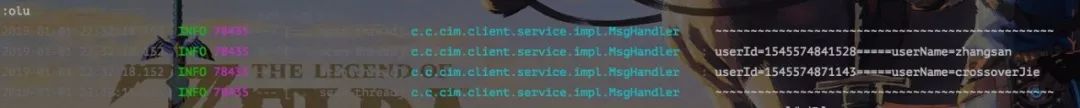

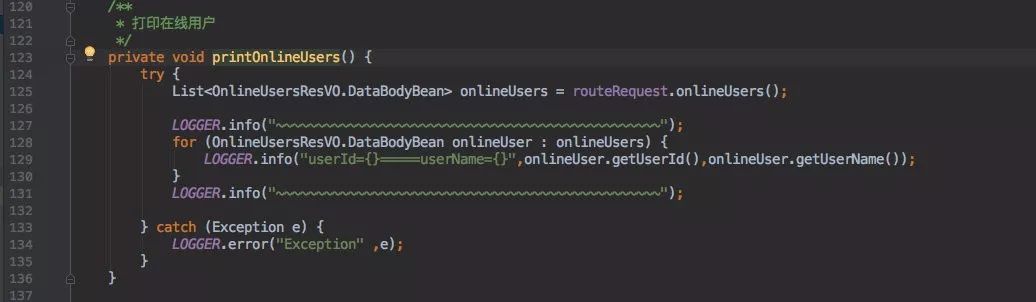

当输入 :olu(onlineUser 的简写)就会去调用 Route 的获取所有在线用户接口。
群聊

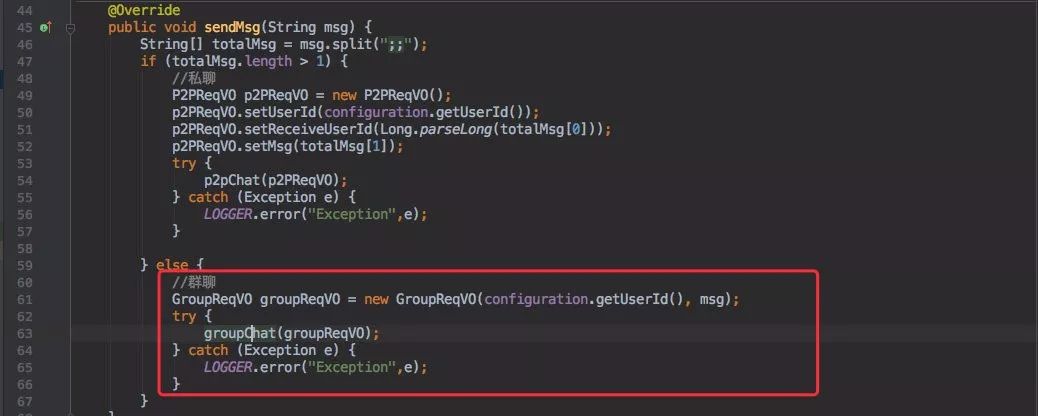

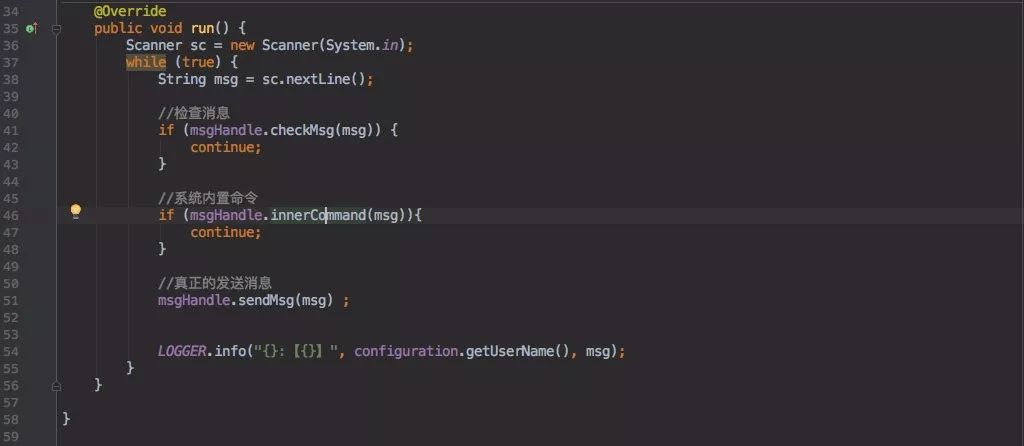

群聊的使用非常简单，只需要在控制台输入消息回车即可。这时会去调用 Route 的群聊接口。
私聊

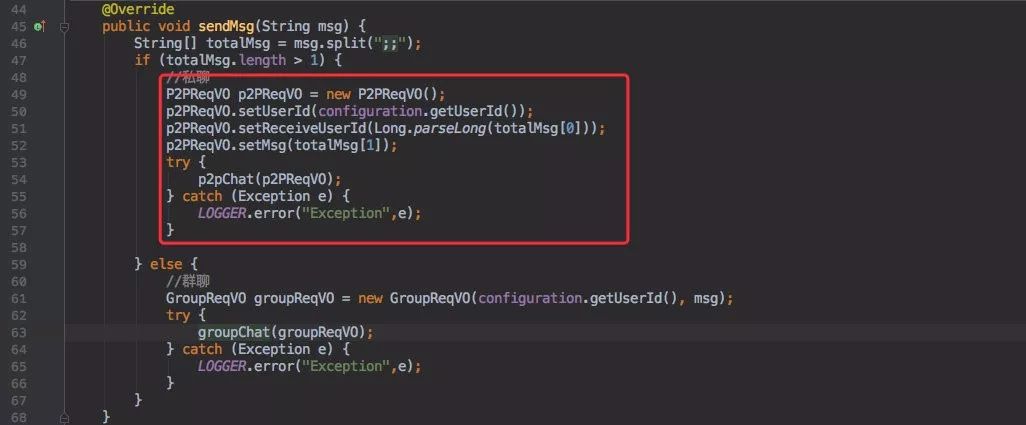

私聊也是同理，但前提是需要触发关键字；使用 userId;; 消息内容这样的格式才会给某个用户发送消息，所以一般都需要先使用 :olu 命令获取所有在线用户才方便使用。
消息回调

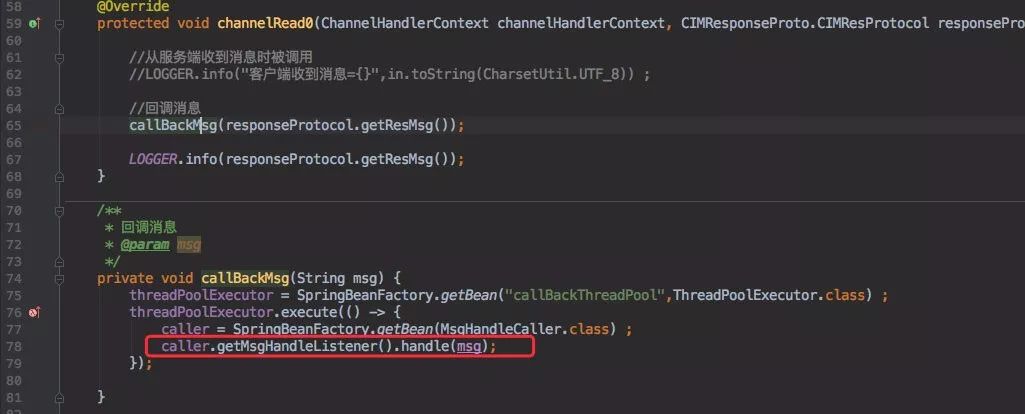

为了满足一些定制需求，比如消息需要保存之类的。所以在客户端收到消息之后会回调一个接口，在这个接口中可以自定义实现。

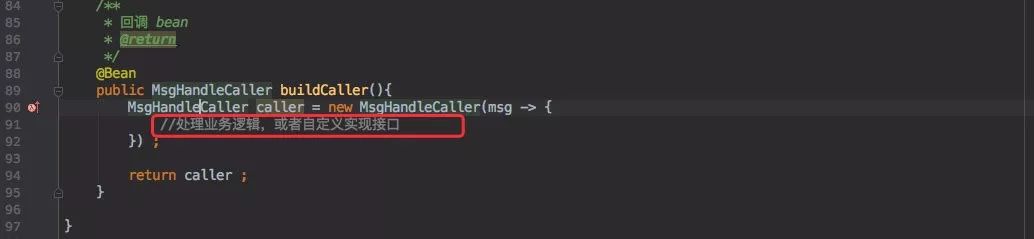

因此先创建了一个 Caller 的 Bean，这个 Bean 中包含了一个 CustomMsgHandleListener 接口，需要自行处理只需要实现此接口即可。
自定义界面
由于我自己不怎么会写界面，但保不准有其他大牛会写。所以客户端中的群聊、私聊、获取在线用户、消息回调等业务(以及之后的业务)都是以接口形式提供。
也方便后面做页面集成，只需要调这些接口就行了；具体实现不用怎么关心。
总结
Cim 目前只是第一版，Bug 多，功能少（只拉了几个群友做了测试）；不过后续还会接着完善，至少这一版会给那些没有相关经验的朋友带来一些思路。

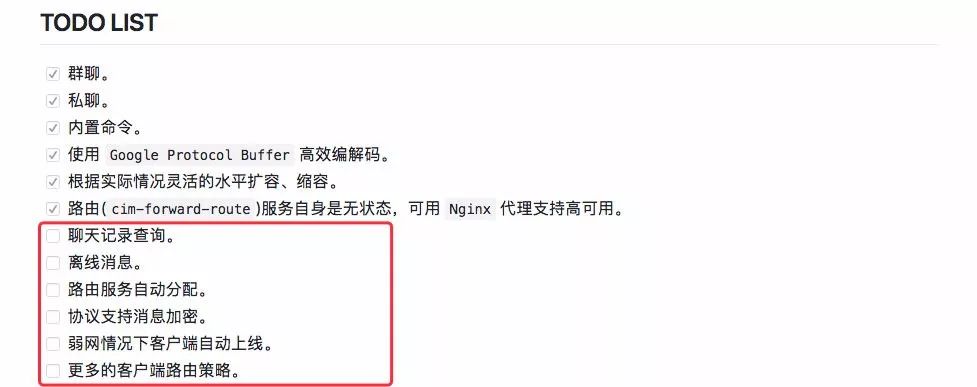

后续计划：
作者：crossoverJie
编辑：陶家龙、孙淑娟
出处：转载自「crossoverJie」微信公众号。
源码：https://github.com/crossoverJie/cim
