苹果A17预定首发！台积电宣布2023年投产增强版3nm Plus工艺

---

  新智元报道

来源：外媒

编辑：Q

【新智元导读】台积电宣布，将会在 2023 年推出 3nm 工艺的增强版，命名为「3nm Plus」，首发客户是苹果。如果苹果继续一年一代芯片，那么到 2023 年使用 3nm Plus 工艺的，将会是苹果「A17」。

苹果 A14，三星 Exynos 1080，麒麟9000，Snapdragon 888等芯片都使用了5nm技术，在这方面，台积电和三星各占一半。根据目前的路线图，5nm技术将在明年进行小幅升级。所以3nm技术，真正作为一个迭代恒等式出现，需要等到2022年。



继台积电2022年3nm 的大规模生产计划公布后，外媒报道台积电计划在2023年开始3nm Plus 增强版的生产。毫无疑问，苹果仍将首发。



如无意外，3nm Plus将在iPhone15上的A17处理器首发



如果苹果的命名规则保持不变，那么2023年相应的 A17处理器应该用在 iPhone 15上。当然，Mac 上的 M 系列处理器肯定也会被使用。到那时，苹果或许将不再拥有带有英特尔处理器的 Mac 产品。

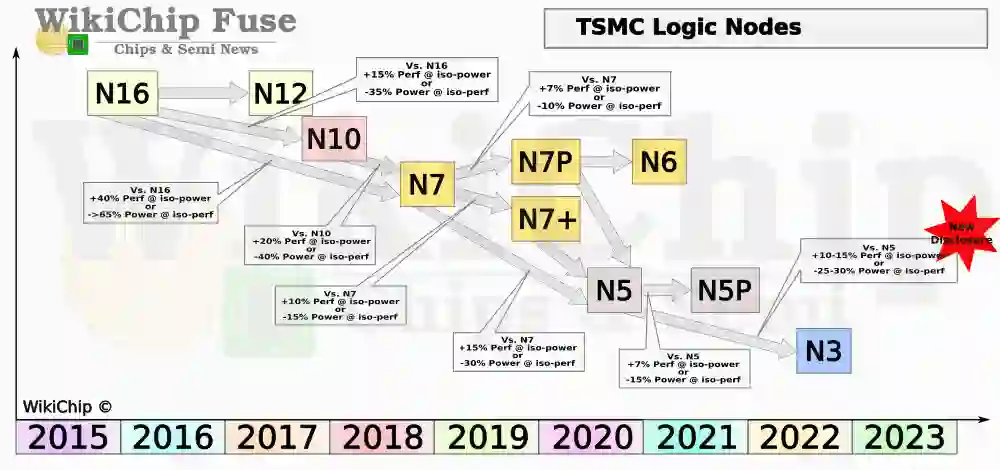

根据之前的报道，3nm 将实现15% 的性能改进，30% 的功耗降低和70% 的晶体管密度增加。但是3nm Plus 的具体参数还不清楚。



虽然台积电没有透露 3nm Plus 相比于 3nm 有何变化，但是显然会有更高的晶体管密度、更低的功耗、更高的运行频率。



技术方面，台积电的3nm 仍然使用 FinFET 鳍型场效应晶体管，而三星的3nm 使用更先进的 GAA 环绕栅晶体管方法。



在这方面，台积电认为，目前的 FinFET 工艺拥有更好的成本和能耗效率。因此，第一批3nm芯片仍将使用 FinFET 晶体管技术。然而，台积电的老对手三星正押注于3nm节点的上市，它的进步和技术选择是非常激进的，将抛弃 FinFET 晶体管，直接使用 GAA 包围栅晶体管。



早在今年4月，台积电就公布了一些3nm工艺技术细节。它的晶体管密度创造了一个新的记录，达到2.5亿/mm2。作为对比，麒麟9905G 与 TSMC 的7nm EUV 工艺有一个尺寸为113.31mm2，晶体管密度为103亿，平均9000万/mm2。然而，3nm工艺晶体管密度是7nm工艺的3.6倍。这种密度在视觉上类似于将奔腾4处理器缩小到针的大小。



3nm工艺：2022年量产，苹果A16芯片将首发



台积电为3nm工艺一共准备了4波产能，其中首波产能中的大部分，将留给他们多年的大客户苹果，后三波产能将被高通英伟达等厂商预订。



N3 的制作方法采用 FinFET 晶体管结构，适用于移动和高性能计算应用。



台积电曾表示，3nm沿用 FinEFT 技术，主要是考量客户在导入5nm制程的设计也能用在3nm制程中，无需面临需要重新设计产品的问题，台积电可以保持自身的成本竞争力，获得更多的客户订单。据悉这个新节点使用极紫外辐射光刻技术(EUVL)进行多达20多层的光刻，这是目前没有新工艺能做到的。

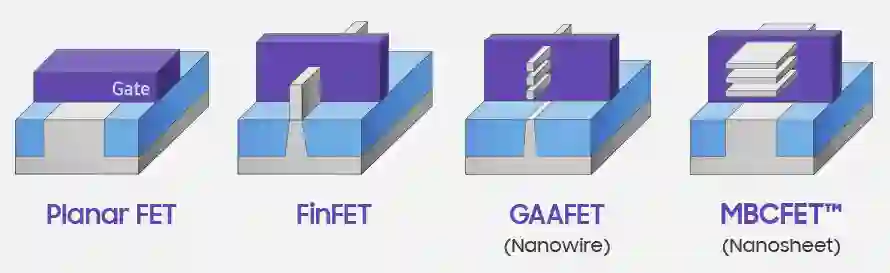

在更遥远的2nm工艺上，台积电将放弃多年的FinFET(鳍式场效应晶体管)，甚至不使用三星规划在3nm工艺上使用的 GAAFET (环绕栅极场效应晶体管)，也就是纳米线(nanowire)，而是将其拓展成为 MBCFET(多桥通道场效应晶体管)，也就是纳米片(nanosheet)。



FinFET能力探底，新技术散热问题没有解决



晶体管是芯片中的关键构建模块之一，可在设备中提供开关功能。市场预测5nm的命运可能步10nm后尘，成为从6nm到3nm的过渡。

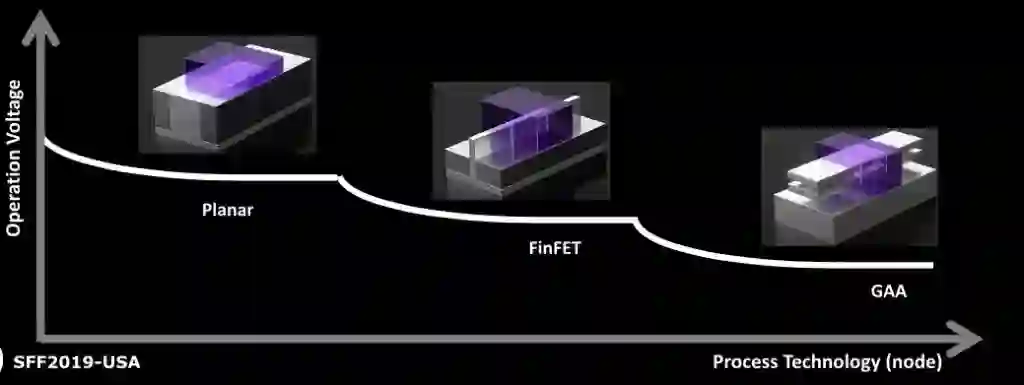

随着芯片转向3nm及更先进的制程，FinFET能力已经探底，部分代工厂希望在2022年迁移到称为纳米片FET的下一代晶体管。纳米片FET属于所谓的gate-all-around FET。



纳米片FET是FinFET的扩展。它的侧面是FinFET，栅极包裹着它。纳米片将出现在3nm处，并可能延伸至2nm甚至1nm。



还有其他gate-all-around类别，例如，Imec正在开发2nm的forksheet FET、Complementary FET (CFET）。



在forksheet FET中，nFET和pFET都集成在同一结构中，具有42nm的接触栅间距（CPP）和16nm的金属间距，允许更紧密的n到p间距并减少面积缩放。



CFET由两个单独的纳米线FET（p型和n型）组成。Imec的董事介绍，CFET通过“折叠”pFET器件上的nFET将电池有效面积减小了两倍，但是散热成了问题。



光刻技术是在芯片上构图微细图形的技术，有助于实现芯片缩放。但是在5nm工艺下，当前的基于光学的193nm光刻扫描仪已经尽力了。



在3nm及以上的工艺中，芯片制造商可能需要一种称为高数值孔径EUV（high-NA EUV）的EUV光刻新技术。芯片商希望这种既复杂又昂贵的技术能够在2023年研制成功。



纵观全球半导体制程玩家，目前仅剩三足鼎立：英特尔、三星和台积电。而其中真正卯着劲在攻坚3nm的，其实只有三星和台积电两家而已，3年后是怎样的结局，让我们拭目以待。
