PS：本文适用于移动端，Axure软件制作的文档型交互稿。

• 交互稿应该包含哪些内容？

• 如何搭建一个合理的交互稿结构？

• 各个界面应该如何摆放？

• 清晰易读的设计说明应该是怎样的？

作为一个新人，很难完全弄清上面的问题。

其实想要画出一份合乎规范的交互稿并不难，只需找前辈的稿子参考一下就能习得十之六七。但由于设计稿大多涉及企业机密，有着较强的产权属性，所以一般很难接触到。

今天笔者将通过“解读一份交互稿模板”的方式，解决上面的几个问题。

一、交互稿应该包含哪些内容？

交互稿是否只需包含设计方案即可？

其实不然。

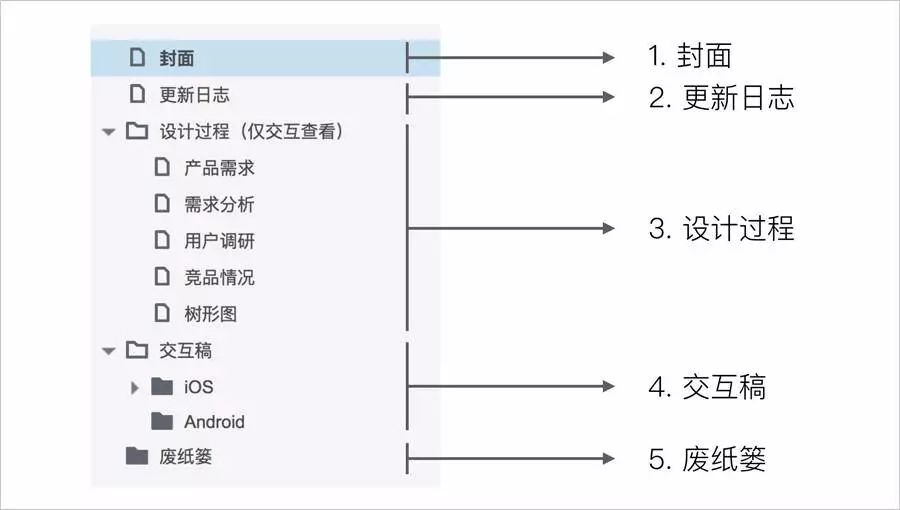

交互稿兼具设计展示、上下游协作、过程记录、版本管理几种作用，所以交互稿一般至少具有以下几个部分的内容：

1. 封面：用于记录版本号、人员、时间等信息；

2. 更新日志：记录了交互稿更新的信息，方便他人查看，同时也保障了规范性；

3. 设计过程：包含需求信息、设计资料记录、设计过程记录三方面信息，目的是让自己的设计过程更加结构化，也方便以后回溯设计、总结设计；

4. 交互稿：交互稿的主体，内含流程图、界面图、设计说明等；

5. 废纸篓：用于存放废弃的页面，以防后期用到；

二、如何组织交互稿结构？

2.1. 交互稿结构依赖于产品信息架构

首先需要说明的是，“把所有界面放在一个画布上的无结构式交互稿”一定是不对的，这是很多新人经常会犯的错误。因为这种做法无法适应大型稿件，而且开发同学在错综复杂的网状设计稿中找信息，也是着实辛苦。

交互稿的结构，应该根据产品信息架构搭建。

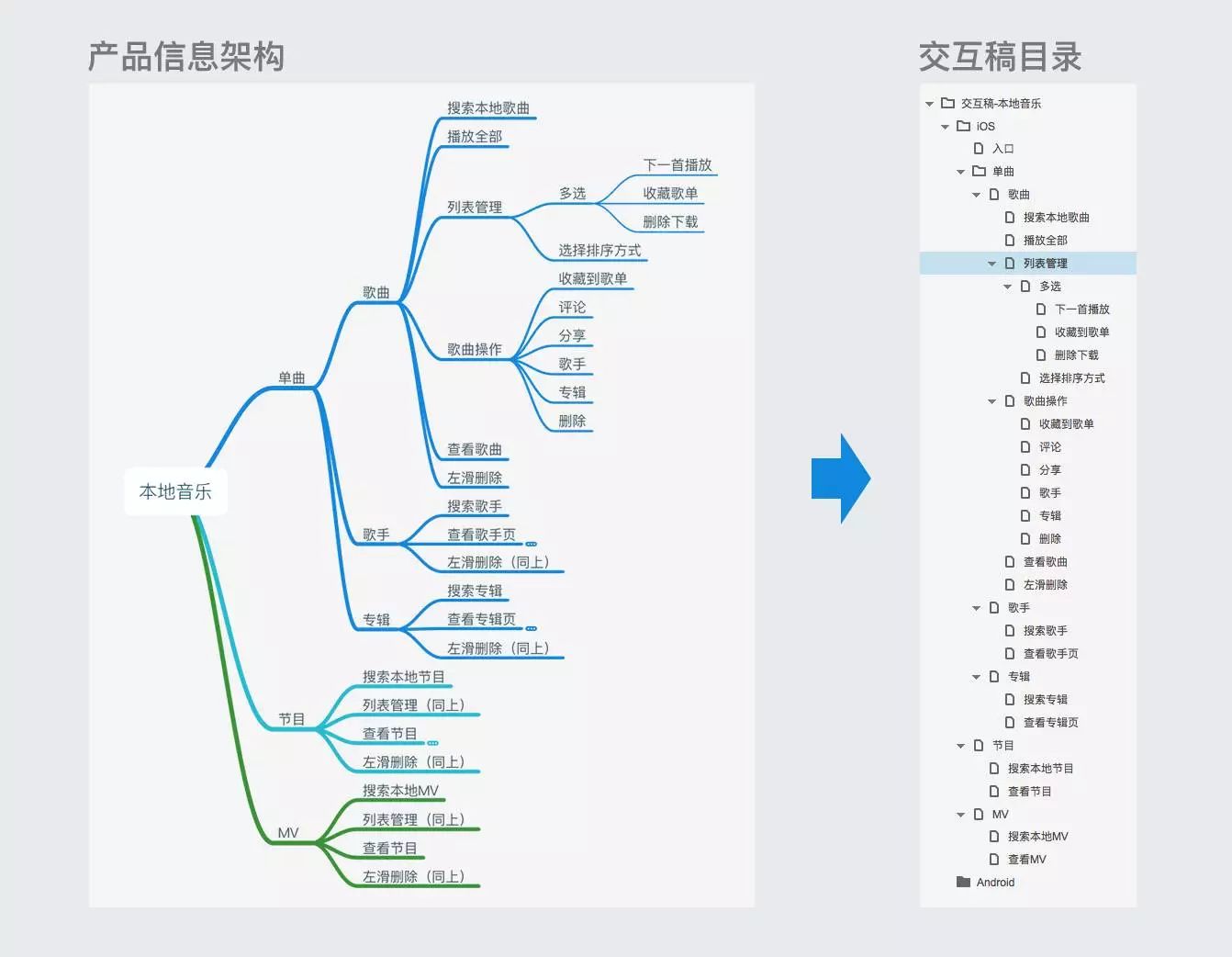

比如下图是网易云音乐“本地音乐”模块的信息架构和交互稿目录，由产品信息架构可以推导出交互稿目录。

可以发现这种一一对应的交互稿目录结构，非常清晰易懂。

网易云音乐“本地音乐”模块

2.2. 交互稿结构原理

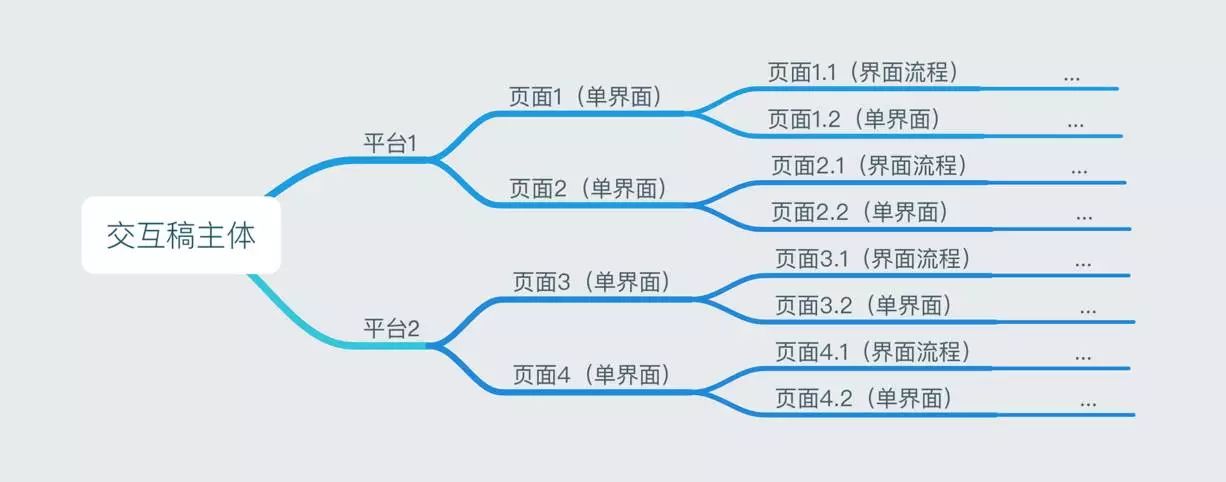

交互稿结构应当遵循“平台–页面–子页面”这样的原则（下图，这里说的页面不是界面，而是指“一页交互稿”）。每一个页面中承载的对象有2种，一种是单界面，另一种是界面流程（后文解释）。

交互稿结构原则

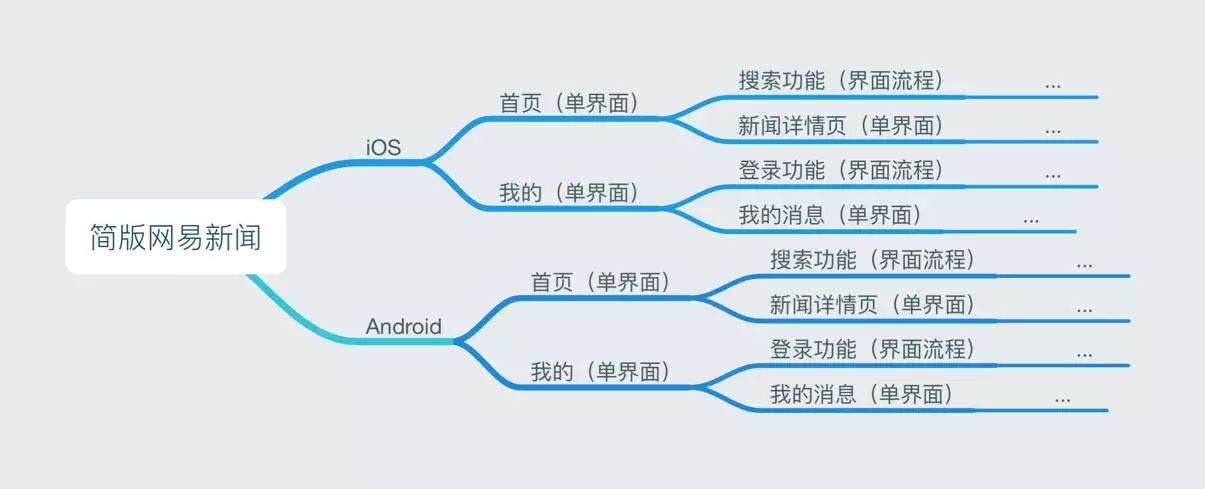

我们举个例子，假设有一个“简版的网易新闻”，那么它的结构可能是下图这样的：

交互稿结构示例

什么是“单界面”、“界面流程”？单界面相对容易理解，比如上图中的“首页”，就只需要在交互稿的这一页中放置一张“首页”的线框图即可，也就是所谓的“单界面”。那么界面流程是什么呢？

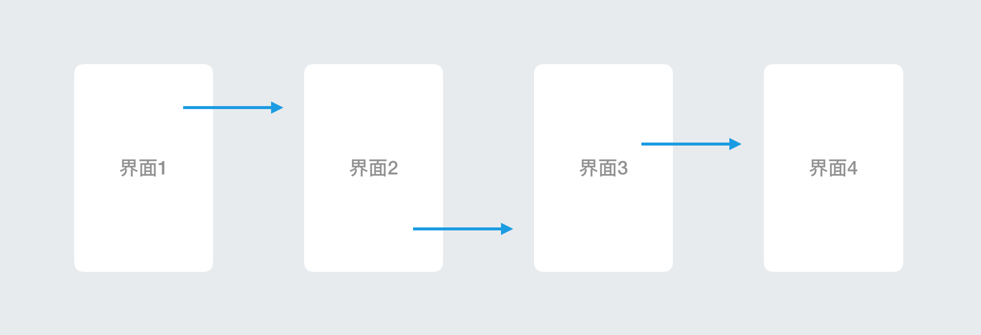

其实就是多个界面的串联图（如下图所示）

界面流程

什么情况下需要使用“流程界面”呢？所有APP都由界面组成，而界面上的元素可以归为3类：内容、入口、功能。“界面流程”一般用来阐述一项“功能”。

究其原因，功能与内容和入口都不同，功能一般需要“一连串操作”，比如登录功能、搜索功能。此时我们再看上面的案例，就会很容易理解了。

三、每一页交互稿应该是怎样的？

3.1. 每页交互稿的内容

一般而言，每一页交互稿应当具备以下几项内容：

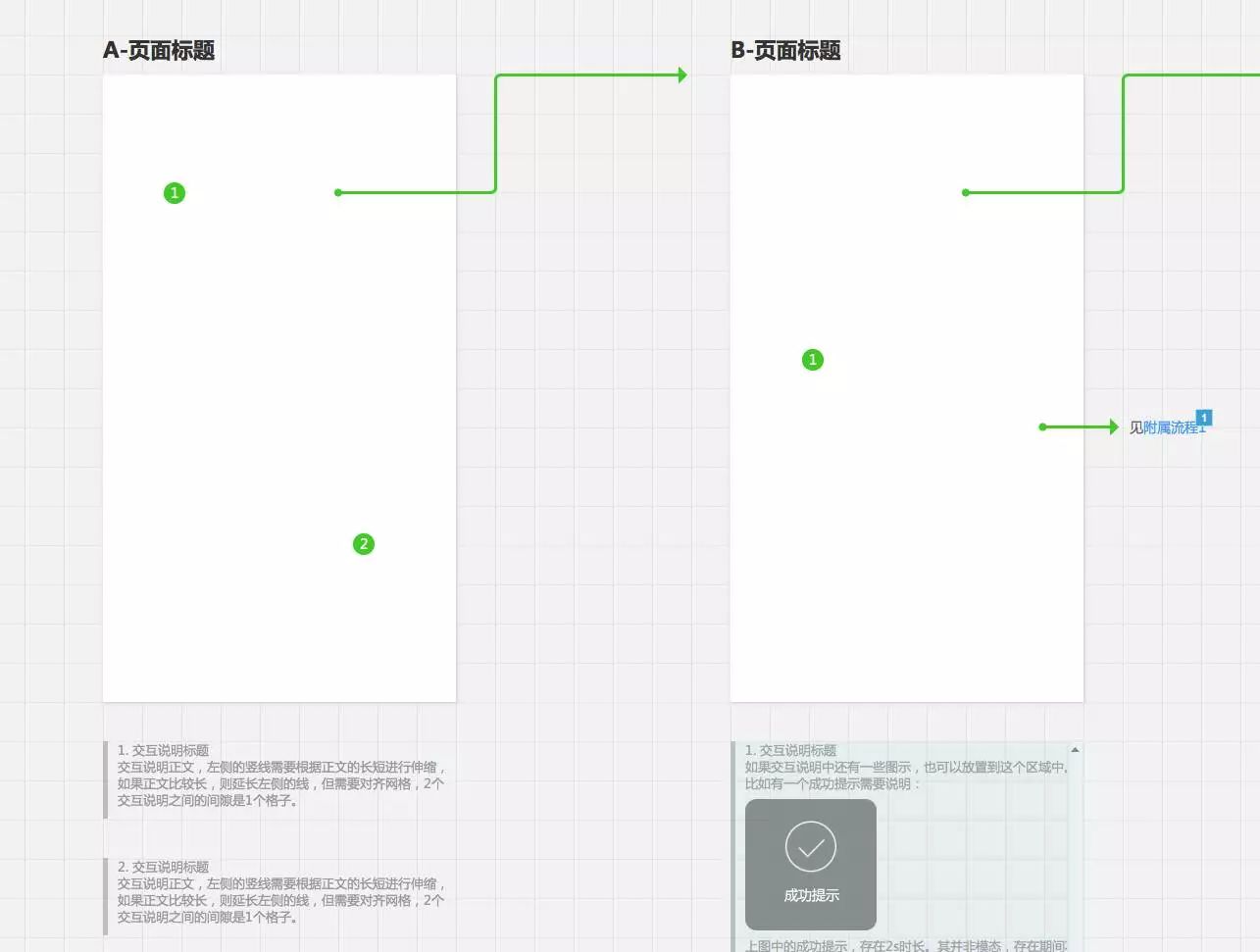

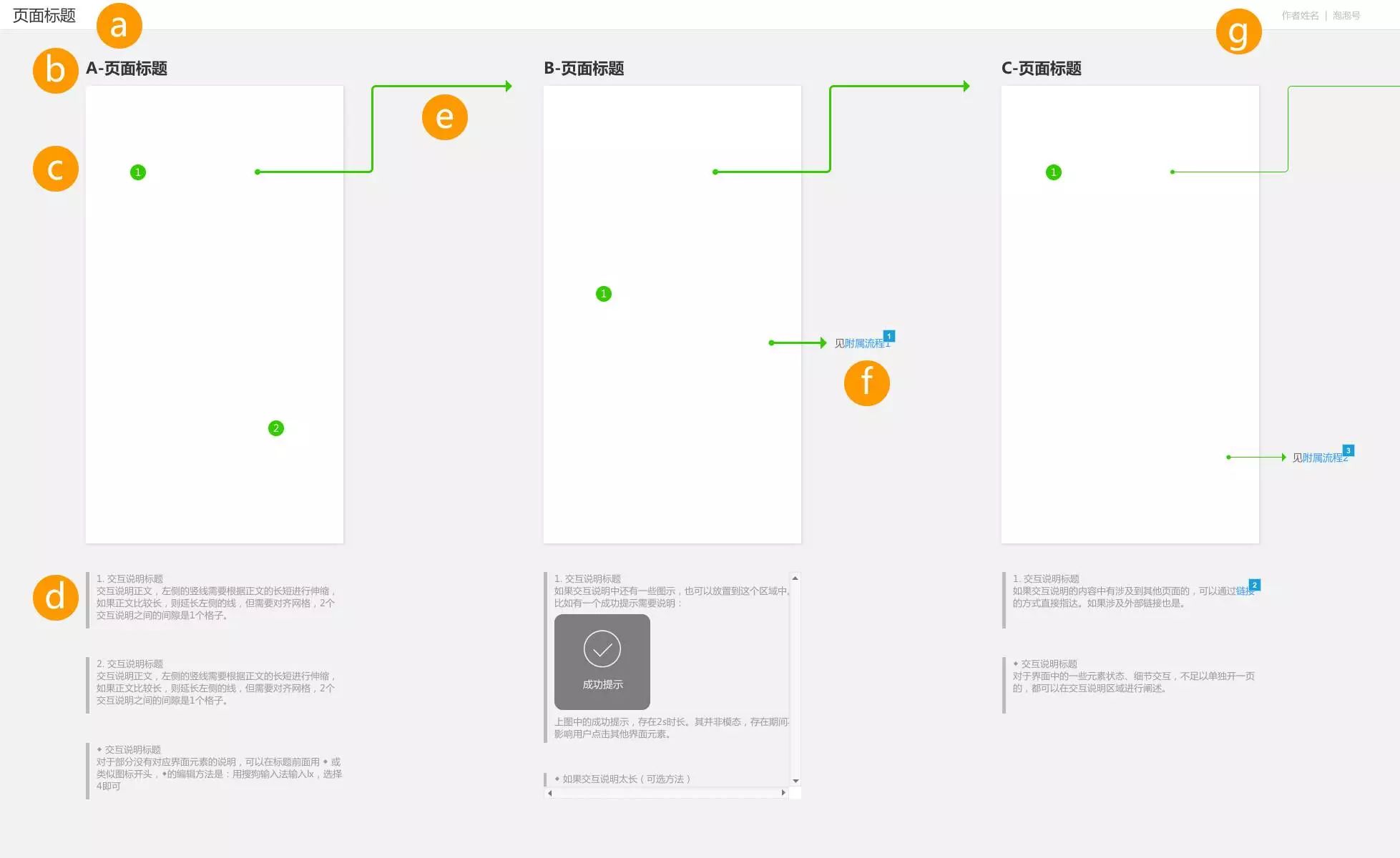

单页交互稿示例：

1. 页面标题：建议使用“固定在浏览器顶部”功能让页面标题常驻；

2. 界面标题：方便交互稿中的互相索引，比如“回到界面B状态”；

3. 界面：建议尺寸为360*640px，长页面也可自行延伸高度；

4. 设计说明：逻辑关系、元素状态、小微流程，都可以放在设计说明中；

5. 流程线：说明界面间逻辑关系，可使用软件自带流程线；

6. 链接：指向其他页面，比如支线流程，开发同学阅读起来会很方便；

7. 作者信息：这是设计师的落款，同时也方便他人联系设计师；

3.2. 网格系统的应用

确定了页面内容后，内容的布局也很重要。布局不好就会显得乱糟糟的，怎么处理布局问题呢？笔者提供一个“网格系统”（下图），可以让设计稿很有“秩序感”。

具体而言，在Axure的“布局-栅格与辅助线-网格设置”中设置间距为40px的网格（40px是常见界面尺寸320、360、640、1080…的公约数），然后尽量保证所有的元素贴齐网格即可。使用后你会发现自己的交互稿变得尽然有序，且美观很多。

带有网格系统的交互稿

网格的另外一个优点是可以很高效地对齐各个元素，如下面视频所示：

借助网格快速对齐元素

3.3. 每页只展示一条流程

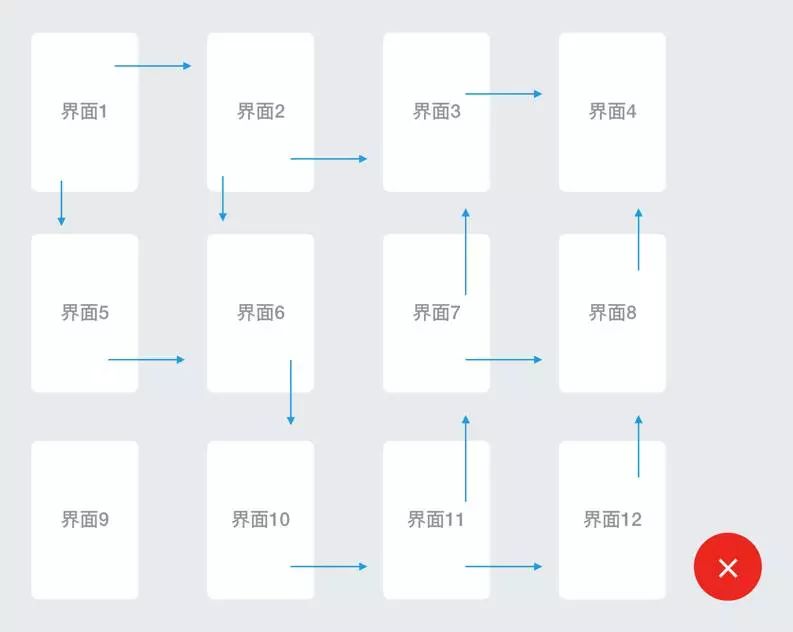

每个交互稿页面应当最多承载一条“流程界面”，多出的流程可以新开子页面。从而保障每一页交互稿都是点状或者线状的，而不是网状的，因为网状的交互稿很难阅读，阅读者需要纵横双向滚动屏幕寻找信息（下图是反例）。

网状的界面结构很难阅读

四、清晰易读的设计说明

设计说明是向开发同学传递设计信息的重要存在，如果设计说明位置杂乱、对应关系不好、可读性差，很容易让开发同学“不太想看”（很常见），最终造成设计还原度底，沟通成本增高等问题。

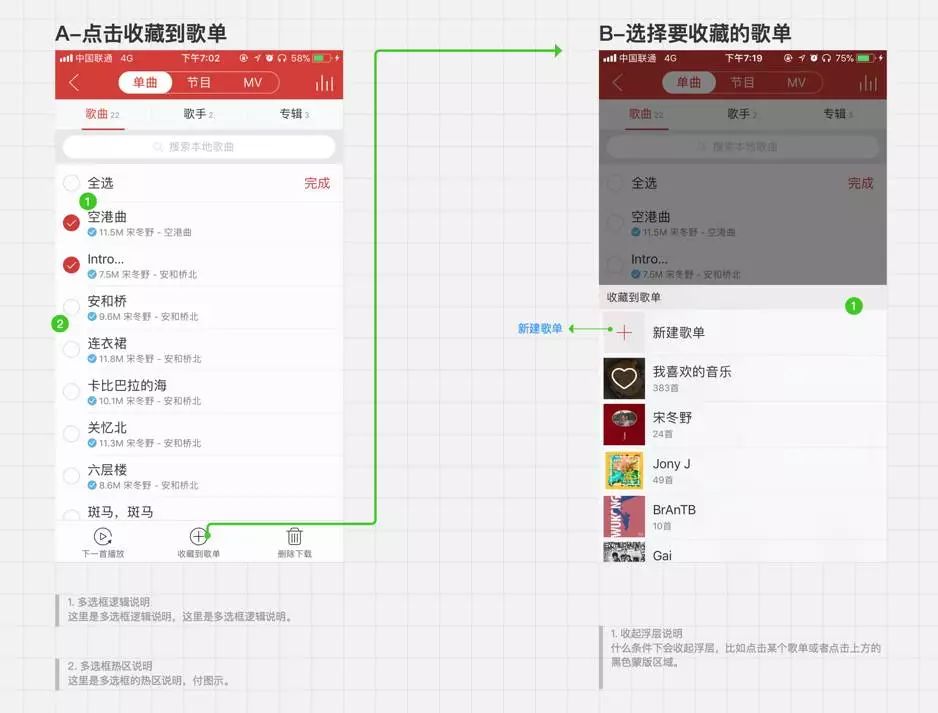

设计说明示例

一个较好的设计说明应当遵循以下几点原则：

1. 位置统一：在笔者提供的交互稿模板中，所有设计说明均在界面下方；

2. 对应关系明确：须在界面上打标志点（上图绿点），与每一条设计说明一一对应；

3. 提供标题：标题可以大大提高开发同学的阅读效率和视觉搜索效率；

4. 规整：多条设计说明的排布应当规整有序，使用上文中提到的网格可以很容易达到这一点；

5. 接近界面：因为设计说明是针对界面的解释，所以不能离界面太远，不然很难对着界面看说明。如果设计说明实在太多，可以采用动态面板的方式承载（交互稿模板附件中有示范）；

五、最后几个有用的提示

最后，补充几点笔者认为很重要的提示：

1. 大部分开发同学都有一种“不想仔细看交互稿”的倾向，其中大部分原因是交互稿可读性不好；

2. 交互稿是“工程图纸”，不是“设计草图”，所以信息交代得越详细越好，越精确越好；

3. 每次更新交互稿，都应该在“更新日志”里写明，并在页面中也标志出更新的地方。否则会给开发和QA同学带去极大的麻烦；

4. 尽量不要频繁更新交互稿，会给人一种“不专业”的印象，且会给自己养成坏习惯；

5. 字体使用PingFang SC-Regular和PingFang SC-Semibold，实测兼容性最好，要知道大部分开发同学都只有系统默认字体；
